南京拓维运动科技六自由度扰动模拟平台

六自由度扰动模拟平台：复现动态扰动，开展机器人抗干扰平衡训练

随着足式机器人、移动人形机器人技术快速迭代，机器人的户外作业、舰船搭载、山地行进、颠簸运输等场景应用持续落地。在实际工况当中，机器人会持续面对侧向倾斜、地面滑移、升降颠簸、摇摆晃动等复合基底扰动，外部环境的动态变化直接考验机器人 IMU 姿态解算精度、全身协同控制逻辑以及抗倾覆平衡能力。

现阶段机器人平衡算法研发与验证环节存在诸多行业痛点：外场实地环境试验条件不可控，舰船甲板浪涌、山地颠簸等工况难以重复复现，试验受天气、场地条件制约大，试验周期长，试验数据离散，不利于算法迭代对比；传统单维度振动、摇摆试验设备仅能够实现单一姿态激励，无法模拟多维度耦合的复合基底扰动，难以真实还原复杂真实环境对机器人基底带来的综合影响；部分试验设备系统封闭，难以对接主流仿真工具，缺少二次开发能力，无法灵活编辑各类扰动工况；重载、大尺寸机器人样机缺少适配的试验载体，部分设备载荷范围有限，难以覆盖从轻载样机到大吨位整机的测试需求；同时很多测试装置安全防护体系不足，机器人倾覆故障下存在设备损坏的风险，制约平衡训练试验常态化开展。

针对机器人抗干扰平衡训练的行业试验难题，南京拓维运动科技作为定制平台厂家，推出 TW6 系列六自由度扰动模拟平台，可复现动态扰动，开展抗干扰平衡训练，精准模拟侧向倾斜、地面滑移、升降颠簸、摇摆晃动等复合工况，还原舰船甲板、山地、颠簸运输等真实环境。平台通过可控的外部基底扰动输入，倒逼机器人控制系统完成姿态补偿、重心偏移、迈步调整等平衡动作，用于训练 IMU 姿态解算、全身协同控制算法，检验机器人受扰动后的恢复平衡、抗倾覆能力，充分暴露控制算法潜在缺陷，将外场环境迁移至实验室内部，实现工况可控、轨迹可复现、数据可追溯，为人形、足式机器人控制算法研发提供可靠硬件支撑。

核心技术架构与工作原理

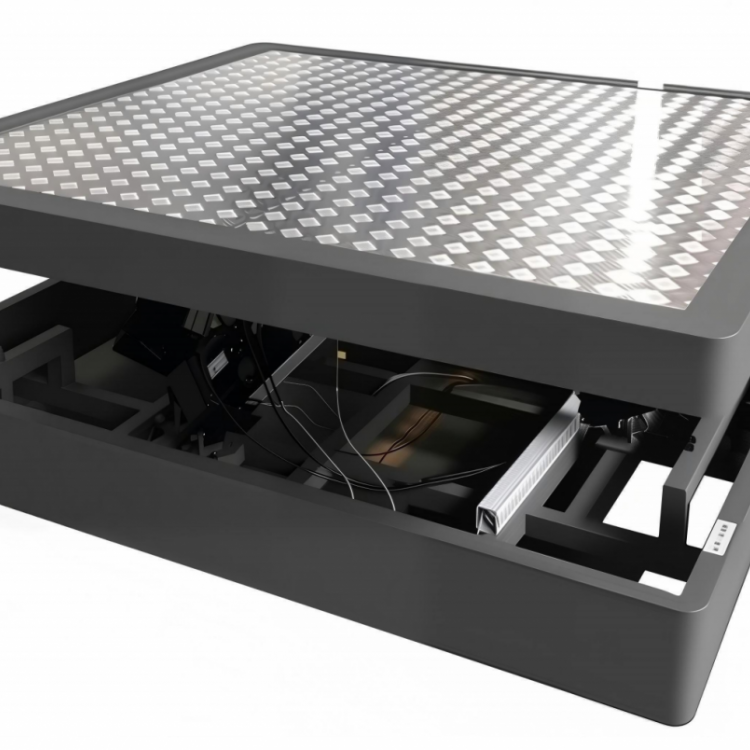

TW6 系列六自由度扰动模拟平台基于 Stewart 并联机构构型搭建，整套系统包含静平台、动平台、六组伺服驱动支链、铰接单元以及整套运动控制系统。并联机构由六组伺服支链通过球铰、虎克铰分别连接静平台与动平台，整体结构刚性高，载荷由多支链共同分担，不存在串联机构的误差累积问题，动态响应性能优异，适合输出高频、多维度耦合的基底扰动激励。

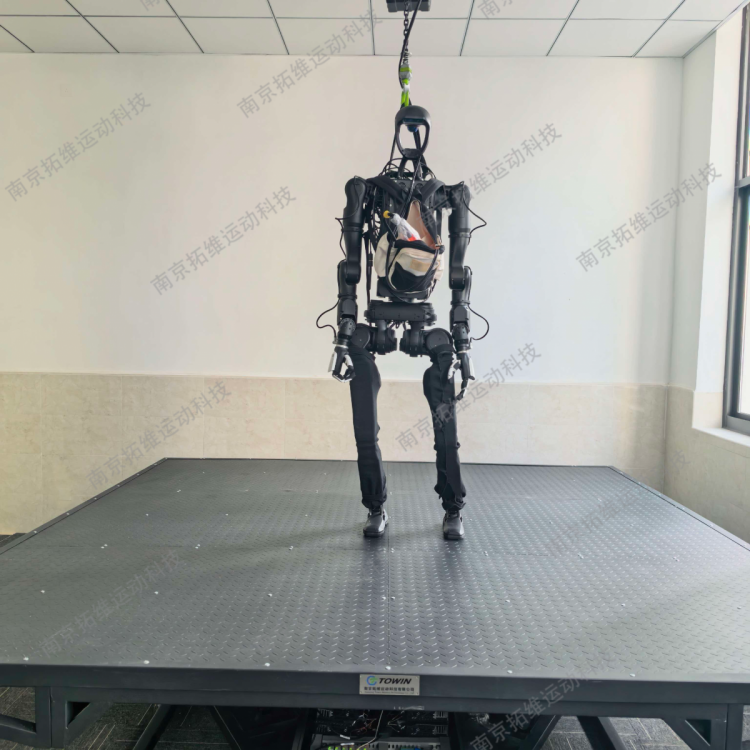

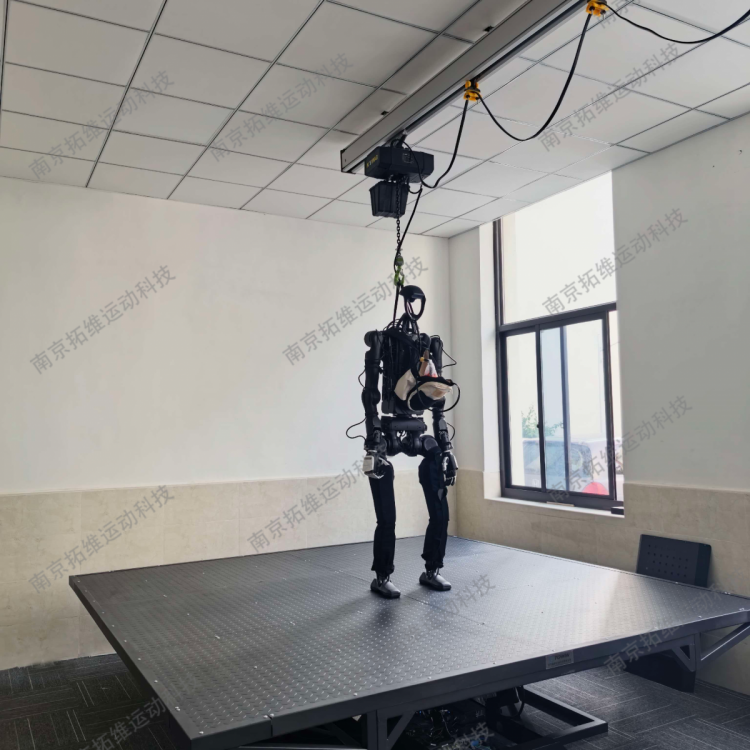

系统依托运动学逆解算法实现扰动工况输出，操作人员在控制系统内编辑侧向倾斜、滑移、颠簸、摇摆等目标扰动工况，控制器将六维目标位姿实时解算转换为六组伺服支链的位移、速度、加速度指令，驱动各支链协同运动，同步输出俯仰、横滚、偏航旋转姿态与纵移、横移、升降平移运动，在动平台上复现舰船甲板、山地路面等复杂环境带来的复合基底扰动。被测机器人安置于动平台之上，平台的动态运动作为外部基底扰动施加给机器人本体；机器人 IMU 采集扰动条件下姿态数据，驱动自身控制系统开展姿态补偿、重心调节、迈步恢复平衡等动作，完成抗干扰平衡训练与算法验证；系统内置姿态补偿算法，抑制平台自身运动漂移，保障扰动激励输出精度，保证试验条件一致性。

产品关键参数与性能指标

电气与软件系统规格

电气规格

• 电源要求：AC220V/AC380V，适配不同试验场地供电条件

• 通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485，多接口满足组网对接需求

• 控制频率：伺服环 1000Hz，姿态环 200Hz，保障动态扰动工况的响应与同步性能

• 安全等级：PLd/Cat.3，具备过载、漏电保护，应对机器人倾覆、过载等意外工况，保障试验设备安全。

软件规格

• 通讯协议：EtheCAT、UDP、TCP/IP、USB 串行，支持多种上位机对接方式，可通过 UDP 下发自定义扰动位姿指令

• 仿真软件兼容：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink，支持半实物仿真闭环试验

• 控制系统：搭载专属六自由度运动控制软件，内置专业洗出算法，支持扰动幅度、扰动频率自定义调节；开放 API/ SDK 接口，支持用户二次开发，用户可自由编辑侧向倾斜、滑移、颠簸、摇摆等复合扰动工况，完整记录试验全过程数据，支持日志回放，便于对机器人平衡控制算法进行复盘分析。

典型应用场景与价值

复现动态扰动，开展抗干扰平衡训练，TW6 六自由度扰动模拟平台为机器人算法研发提供标准化室内试验条件，规避外场试验不确定性，加速控制算法迭代优化。

1. 人形机器人、足式机器人算法训练：模拟侧向倾斜、地面滑移、升降颠簸、摇摆晃动复合基底扰动，训练机器人 IMU 姿态解算、全身协同控制算法，验证机器人受扰动后重心调节、迈步恢复平衡、抗倾覆性能，快速暴露控制逻辑缺陷，减少外场试验次数。

2. 舰船搭载机器人环境模拟测试：复现舰船甲板浪涌摇摆、俯仰横滚倾斜工况，对船用作业机器人开展抗干扰平衡训练，考核机器人在海洋扰动基底条件下作业稳定性。

3. 山地与车载运输机器人可靠性验证：还原山地非平整路面、车辆颠簸运输环境的动态扰动，检验移动机器人在复杂地面激励下的平衡保持能力，优化行走平衡控制策略。

4. 科研院所与高校机器人实验室：可自定义编辑各类单维、多维耦合扰动工况，用于机器人平衡控制课题研究、教学试验，对接 MATLAB/Simulink 完成半实物仿真，支撑机器人控制技术科研项目开展。

5. 特种移动装备样机验证：针对移动机器人整机样机开展批量重复扰动试验，完成不同强度等级下抗干扰平衡测试，完成算法定型前期可靠性验证。

通过平台开展抗干扰平衡训练，科研机构与企业可以实现扰动试验可重复、工况参数可量化，把大量算法验证工作前置在实验室阶段，降低外场试验成本与风险，缩短机器人产品研发迭代周期。

结语

人形及足式机器人的复杂环境适应能力是产品落地的核心能力，复现动态扰动，开展抗干扰平衡训练已经成为机器人控制算法研发过程中不可或缺的试验环节。南京拓维运动科技 TW6 系列六自由度扰动模拟平台依托成熟并联机构硬件架构、高性能伺服控制系统与开放的软件生态，能够灵活复现侧向倾斜、地面滑移、升降颠簸、摇摆晃动等多类复合扰动，为舰船、山地、运输等场景下机器人平衡算法训练提供可靠试验手段，助力机器人行业测试验证流程向着标准化、智能化方向升级。
