六自由度坑洼颠簸模拟平台：实验室还原复杂路面，赋能装备可靠性仿真测试

随着车辆工程、自动驾驶、特种装备、机器人技术快速发展，产品在坑洼路面、非铺装道路下的动力学性能、抗颠簸可靠性已经成为研发验证的关键指标。野外实地测试是传统验证的主要手段，但该模式长期存在诸多难以规避的行业痛点：户外坑洼路况受气候、场地制约，颠簸冲击工况难以重复复现；实车外场试验人力、样机、场地成本高昂，高危颠簸测试还存在设备损毁、试验安全风险；传统单轴振动台、三自由度摇摆台仅可实现简单振动或单一姿态摆动，无法还原真实坑洼路面带来的俯仰、横滚、偏航耦合纵横向平移、升降的复合扰动，测试维度缺失，仿真还原度不足；部分商用设备软硬件封闭，难以对接主流仿真工具，无法满足科研与研发机构自定义路谱、二次开发的需求，制约试验标准化推进。

六自由度坑洼颠簸模拟平台成为实验室路面复现的核心工业装备。南京拓维运动科技作为定制平台厂家，推出TW6系列六自由度坑洼颠簸模拟平台，依托成熟并联机构技术，将野外坑洼颠簸工况迁移至实验室内，实现坑洼路谱、颠簸冲击姿态的可编程高精度复现，为整车、车载设备、移动机器人、特种装备的环境适应性验证提供可靠硬件解决方案。

核心技术架构与工作原理

TW6系列六自由度坑洼颠簸模拟平台采用Stewart并联机构架构，整体由静平台、动平台、六组伺服驱动支链、万向铰接组件、多维度感知采集单元以及全套运动控制系统组成。六组伺服驱动支链借助球铰、虎克铰分别连接静平台与动平台，通过六支链协同同步伸缩，实现动平台三个旋转姿态（俯仰、横滚、偏航）以及三维平移（纵移、横移、升降）共六自由度同步复合运动输出，精准复现实地坑洼路面带来的连续颠簸、瞬时冲击、车身姿态偏转等耦合运动状态。

平台搭载多通道姿态、位移传感器，搭建全闭环伺服控制体系，通过运动学正逆解算法完成位姿实时解算，对坑洼颠簸带来的大加速度冲击工况开展算法优化，抑制高速动态运动过程中的轨迹漂移与机构抖动，实现姿态补偿、实测路谱数据导入回放，保障坑洼颠簸工况下运动同步性、轨迹复现精度，适配多类型装备的颠簸仿真试验需求。

产品关键参数与性能指标

电气与软件系统规格

电气规格

电源要求：AC220V/AC380V

通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

控制频率：伺服环1000Hz，姿态环200Hz

安全等级：PLd/Cat.3，具备过载/漏电保护功能，在坑洼颠簸大冲击工况下保障设备与被测件安全。

软件规格

通讯协议：EtheCAT、UDP、TCP/IP、USB串行

仿真兼容：X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink等主流仿真软件，可直接导入实测坑洼路谱数据开展半实物仿真验证。

控制系统：搭载专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放API/SDK接口，支持用户二次开发、工况自定义编辑与完整数据日志回放，方便研发人员完成多组颠簸试验的数据比对分析。

典型应用场景与应用价值

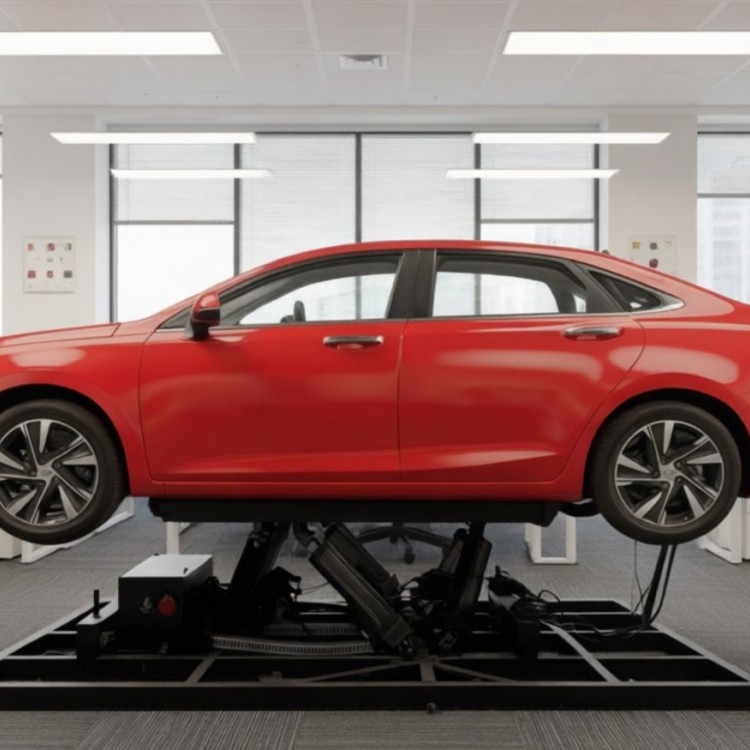

1. 整车及底盘研发测试：复现碎石路、坑洼破损路面、越野非铺装路面等工况，用于乘用车、商用车、工程特种车辆悬架调校、整车平顺性、NVH测试，在实验室完成重复的坑洼颠簸耐久试验，减少外场路试频次，降低样机损耗与试验周期。

2. 自动驾驶与车载设备可靠性验证：模拟坑洼路面带来车身抖动、姿态突变，完成车载雷达、感知传感器、车载电控单元在颠簸环境下的稳定性考核；对接CarSim、Prescan开展半实物仿真，验证自动驾驶系统在颠簸路况下感知与决策性能，规避实车高危测试风险。

3. 移动机器人与足式机器人测试：还原坑洼颠簸地面扰动，考核移动机器人、足式机器人在凹凸路面下姿态解算、重心维持、抗倾覆能力，迭代步态与姿态补偿算法，降低户外样机测试损坏风险。

4. 特种车载装备环境适应性试验：对车载通信、探测、精密载荷开展坑洼颠簸环境模拟，考核装备抗冲击抗振动性能，提前暴露结构、电路潜在缺陷。

5. 高校与科研院所实验室：面向动力学、车辆工程相关课题研究，自定义编辑各类坑洼颠簸时序工况，支撑教学实验、科研项目开展。

通过六自由度坑洼颠簸模拟平台，试验工况实现可控化、可重复、可量化，摆脱对野外试验场地的依赖，提升测试数据一致性，帮助研发单位高效完成产品迭代。

结语

在装备研发向数字化实验室测试转型的行业趋势下，六自由度坑洼颠簸模拟平台凭借并联机构高精度多维运动能力、完整软硬件生态、宽载荷非标定制能力，为复杂路面颠簸仿真提供稳定可靠的试验手段。南京拓维运动科技坚持定制化开发，依托TW6系列平台，面向汽车、机器人、特种装备、科研机构提供完整的坑洼颠簸仿真解决方案，助力行业测试流程标准化、试验过程智能化，加速国产装备技术迭代升级。
