六自由度复杂路况模拟平台：构建室内车辆动力学仿真验证新方案

六自由度复杂路况模拟平台：构建室内车辆动力学仿真验证新方案

随着汽车智能化、电动化技术快速迭代，底盘性能标定、车载零部件可靠性验证、自动驾驶算法测试对路况复现能力提出更高要求。实车外场测试受天气、场地、道路条件制约，试验工况不可复现、试验周期长、成本高昂，高危极限路况测试还存在安全风险；传统单轴、三轴试验设备运动维度有限，难以还原山地碎石路、坑洼非铺装路面、急转向侧滑、上下坡道等多维度耦合的真实复杂路况，姿态补偿能力不足，路谱回放失真，直接影响整车与零部件测试数据有效性。在此背景下，六自由度复杂路况模拟平台成为解决车辆室内仿真测试痛点的核心工业装备。南京拓维运动科技作为定制平台厂家，推出TW6系列六自由度复杂路况模拟平台，依托并联机构技术，将虚拟路谱转化为真实物理运动姿态，在实验室环境下高保真复现各类复杂道路工况，为车企、科研院所、检测机构提供标准化、可复现的测试验证解决方案。

核心技术架构与工作原理

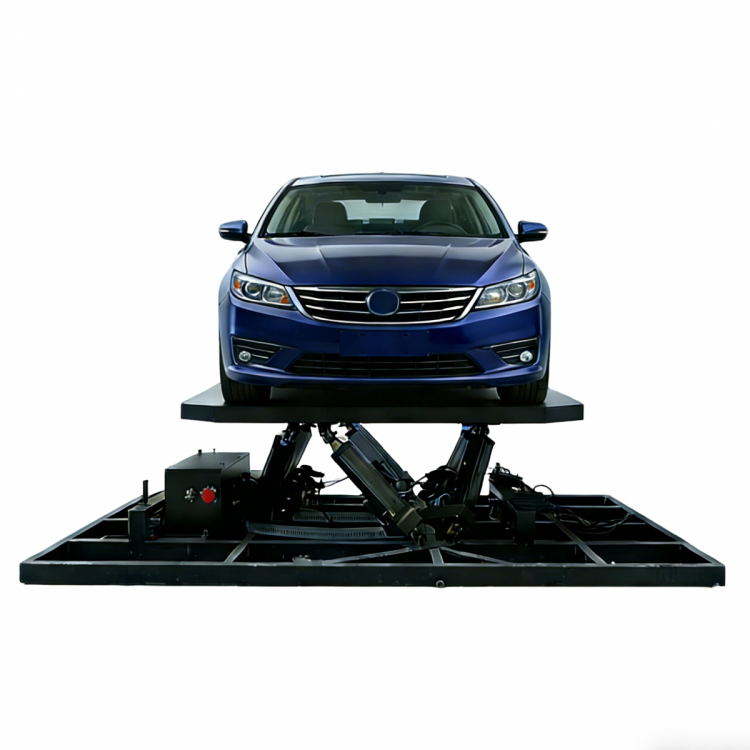

六自由度复杂路况模拟平台采用经典Stewart并联机构作为主体机械架构，由六组伺服电动作动支链连接固定基座与上动平台，通过多支链协同伸缩驱动动平台，同步实现俯仰、横滚、偏航三个旋转姿态以及纵移、横移、升降三个平移运动，完成六自由度耦合运动输出。

整套系统集成伺服驱动单元、姿态解算模块、姿态补偿模块、数据采集单元与专属运动控制软件。系统接收外部仿真软件或实测路谱数据，经过运动学正反解运算、内置专业洗出算法处理，解算出六根作动器目标行程，伺服系统高速同步驱动各支链，精准还原车辆行驶过程中的颠簸、倾斜、滑移、冲击等动态体感；同时实时采集平台位姿反馈数据，形成闭环控制，抑制姿态漂移，保障复杂路况长时间连续模拟过程中的运动精度与运行稳定性，有效解决传统测试设备多轴联动不同步、工况还原失真的技术难题。

产品关键参数与性能指标

TW6系列六自由度复杂路况模拟平台支持定制化开发，可根据被测对象从轻型车载零部件到重型整车的不同需求，匹配载荷、行程、角度、外形尺寸，适配多样化实验室安装条件，核心参数与性能指标如下：

电气与软件系统规格

电气规格

• 电源要求：AC220V/AC380V

• 通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

• 控制频率：伺服环1000Hz，姿态环200Hz

• 安全等级：PLd/Cat.3，具备过载/漏电保护，可实现超限停机、故障报警，保障重载耐久测试安全运行。

软件规格

• 通讯协议：EtheCAT、UDP、TCP/IP、USB串行

• 兼容仿真：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink等主流仿真工具链，可直接导入实测道路谱文件开展路况模拟试验。

• 控制系统：专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放API/SDK接口，支持用户二次开发、工况自定义与数据日志回放，便于用户搭建专属测试流程，完整留存试验数据用于分析溯源。

典型应用场景与应用价值

六自由度复杂路况模拟平台凭借多维度路况复现能力，广泛应用于汽车研发与仿真测试领域：

1. 底盘动力学与NVH性能测试：复现碎石路、颠簸坑洼路面、连续坡道，开展悬架系统调校、整车噪声振动测试，在实验室完成多组重复对比试验，降低对外场试车场的依赖。

2. 车载电子与零部件可靠性验证：针对车载雷达、控制器、电池包、传感器等产品，模拟复杂路况带来的振动、倾斜冲击，考核零部件在真实道路环境下工作稳定性。

3. ADAS与自动驾驶算法验证：对接Prescan、CarSim等仿真软件，复现颠簸、侧倾等道路扰动工况，验证感知、决策控制系统在复杂路面下的算法鲁棒性。

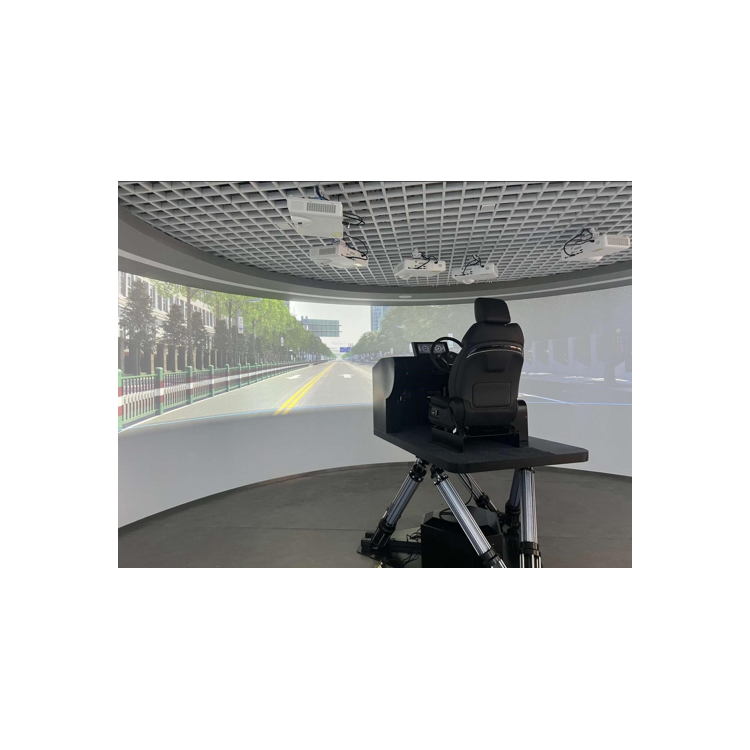

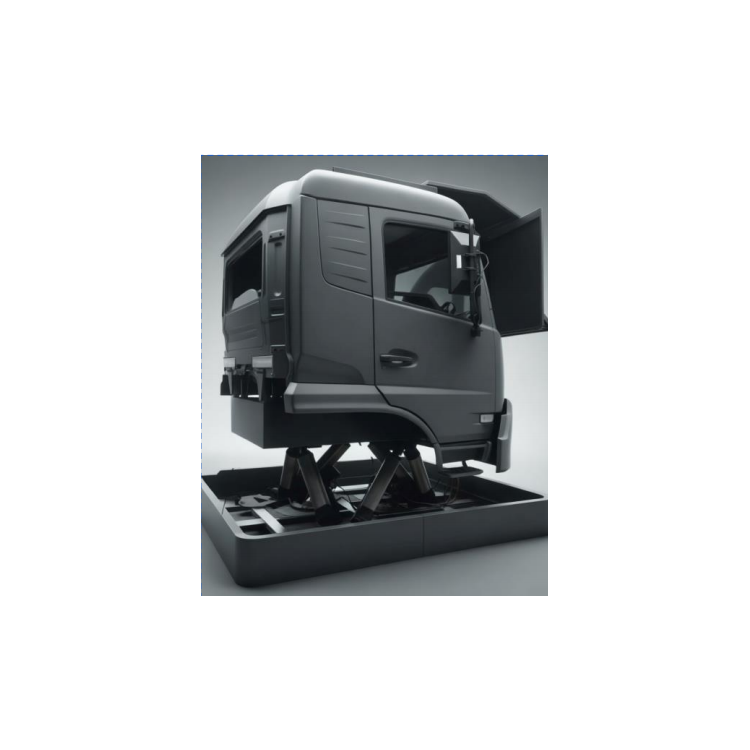

4. 车辆驾驶模拟实训：搭建驾驶模拟器系统，模拟越野、急转向、路面打滑等工况，为乘用车、工程车辆、特种车辆提供沉浸式驾驶训练环境，规避实车高危训练风险。

5. 科研教学试验：面向高校、科研院所，开展车辆动力学、运动控制相关课题研究，支持自定义试验工况，满足科研试验数据可追溯、可复现的要求。

应用价值层面，平台将大量外场试验转入室内完成，有效缩短研发周期，降低实车测试带来的人力、耗材、场地成本；所有路况工况参数可控、可重复，排除外界环境干扰，提升试验数据一致性；软硬件具备高度定制与二次开发能力，一套设备可适配多项目迭代测试，提升设备综合利用率。

结语

在汽车工业向着智能化、高可靠性方向发展的进程中，可复现、高精度的室内路况模拟装备是研发测试体系升级的重要支撑。南京拓维运动科技作为定制平台厂家，TW6系列六自由度复杂路况模拟平台依托成熟的并联机构技术、完善的电气软件体系，兼顾重载能力、运动精度与安全防护，能够高效还原各类复杂道路动态工况，助力汽车行业实现测试流程标准化、试验过程智能化，为整车开发、零部件验证、算法仿真提供坚实可靠的硬件支撑。
