六自由度可控摇摆俯仰平台｜多维姿态模拟，赋能工业仿真测试新实践

在航空航天、船舶海事、车载装备检测、科研试验等领域，设备姿态复现、摇摆俯仰工况模拟是装备可靠性验证、仿真试验的关键环节。传统单轴摇摆台、简易姿态试验设备大多仅可实现单一方向俯仰或摇摆动作，无法完成俯仰、横滚、偏航与多向平移耦合的复合运动模拟；多轴设备普遍存在运动同步性差，重载工况下结构刚度不足，运行抖动、姿态漂移，试验数据可重复性差等问题。同时市面标准化产品载荷、摆动角度、外形尺寸固定，难以匹配多样化安装空间与非标试验需求；部分设备通讯协议封闭，无法对接主流仿真环境，缺少二次开发能力，安全防护等级不足，无法适应‑20℃‑70℃宽温复杂作业环境，制约仿真测试项目开展效率与试验结果可靠性。

针对行业上述痛点，南京拓维运动科技（定制平台厂家）推出TW6系列六自由度可控摇摆俯仰平台，依托成熟并联机构技术、全闭环伺服控制系统与自研运动解算算法，实现俯仰、横滚、偏航以及纵移、横移、升降全维度可控复合运动，可精准复现各类摇摆俯仰耦合的真实工况，为多行业仿真测试提供高可靠硬件解决方案。

核心技术架构与工作原理

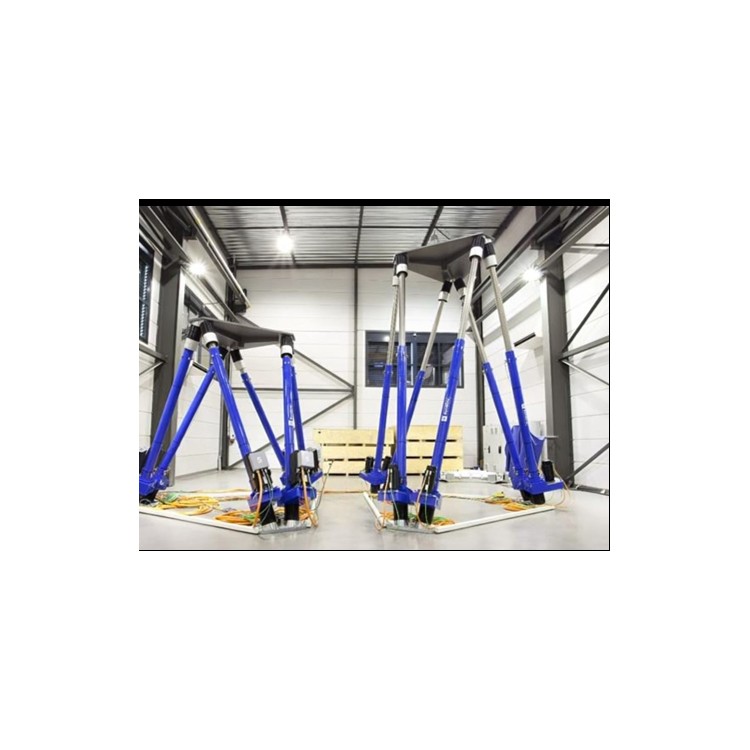

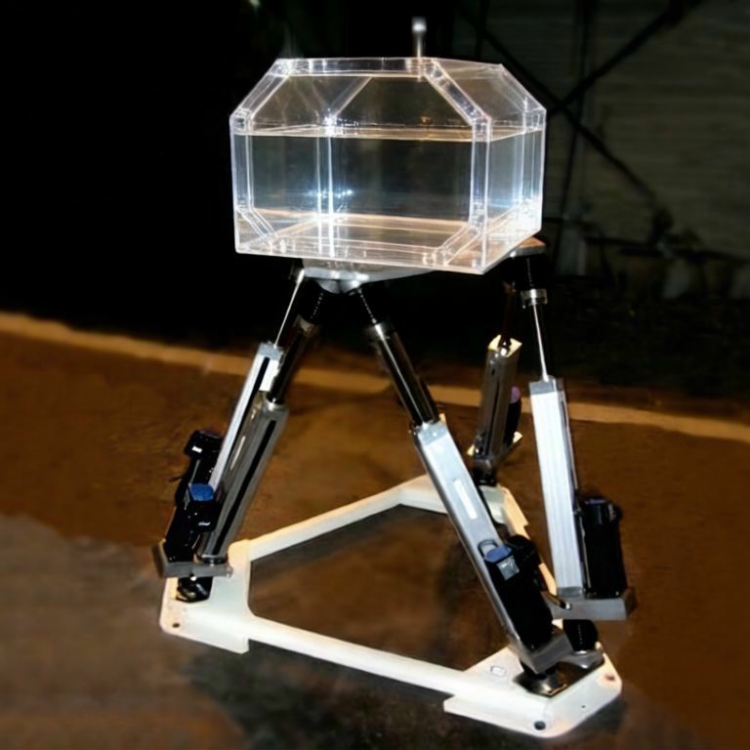

六自由度可控摇摆俯仰平台基于Stewart并联机构构型设计，整体由定平台、动平台、六组伺服驱动支链、万向铰链单元组成，六组驱动支链通过虎克铰分别连接定平台与动平台，依靠六支链协同伸缩完成动平台的空间位姿调控。

系统以运动学逆解算法为核心，将上位机下发的摇摆、俯仰、平移目标位姿指令，实时解算转换为六根伺服支链的目标伸缩量；伺服驱动单元执行位置指令，配合姿态传感器实时反馈位姿数据，构建全闭环控制回路，动态修正运动偏差，完成俯仰、横滚、偏航旋转以及纵移、横移、升降平移的耦合可控输出，实现姿态补偿、动态摇摆俯仰模拟。并联机构具备无误差累积、结构刚度高、承载分布均匀的技术优势，兼顾大载荷承载与高精度姿态控制，可稳定输出小角度精密摇摆俯仰与大角度极限工况模拟动作。

产品关键参数与性能指标

电气与软件系统规格

电气规格

• 电源要求：AC220V/AC380V

• 通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

• 控制频率：伺服环1000Hz，姿态环200Hz

• 安全等级：PLd/Cat.3，具备过载/漏电保护，保障重载摇摆俯仰工况连续运行安全

软件规格

• 通讯协议：EtheCAT、UDP、TCP/IP、USB串行

• 仿真兼容：X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink等主流仿真软件

• 控制系统：搭载专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放API/SDK接口，支持用户二次开发、工况自定义与数据日志回放，可导入摇摆俯仰谱、海浪谱、路谱等工况文件，复现复杂动态试验条件

典型应用场景与应用价值

六自由度可控摇摆俯仰平台凭借可控的多维摇摆俯仰复合运动能力，广泛适配多领域试验与模拟场景：

1. 航空航天领域：用于机载设备、航空元器件姿态可靠性测试，模拟飞行过程颠簸、俯仰倾斜等姿态变化，开展部件环境适应性试验；配套飞行仿真系统完成模拟训练，降低真机试验成本与风险。

2. 船舶海事领域：复现海浪带来船体摇摆、俯仰起伏工况，完成船载雷达、导航终端、海上作业装备摇摆俯仰耐久测试，支撑海工设备研发与船员模拟实训工作。

3. 汽车与自动驾驶仿真领域：模拟车辆过弯侧倾、制动俯仰、路面颠簸等复合姿态，用于车载电子件、底盘部件动态可靠性验证，对接CarSim、Prescan完成自动驾驶硬件在环仿真测试。

4. 科研与特种装备试验：面向高校、科研院所动力学试验，完成各类样机摇摆‑俯仰耦合姿态模拟，支持非标试验工况自定义开发，满足实验室多维度科学研究需求。

平台支持载荷、行程、摆动角度、整机尺寸非标定制，从轻载精密试验到大吨位重载模拟场景均可匹配，软硬件接口开放，便于集成至用户现有试验系统，减少设备对接改造成本。

结语

随着国内仿真测试行业向标准化、智能化方向持续演进，具备多维度可控姿态输出能力的六自由度可控摇摆俯仰平台，已经成为装备研发验证的重要工业装备。南京拓维运动科技作为定制平台厂家，依托并联机构、伺服运动控制技术积累，持续优化TW6系列产品机械结构与控制算法，兼顾设备运行稳定性、运动精度与场景适配性，可为各行业用户提供从方案设计、设备定制到调试落地的完整解决方案，助力各类摇摆俯仰类仿真试验项目高效落地。
