六自由度地面开裂起伏模拟台：赋能抗震仿真试验

六自由度地面开裂起伏模拟台：复现地质灾害工况，赋能抗震仿真试验

在地质灾害科研、建筑抗震检测、应急科普实训领域，地面开裂、地层错动、地表起伏等复杂地质运动的复现，是开展构件性能测试、灾害机理研究、沉浸式科普体验的重要基础。传统单轴、三轴振动试验设备仅能够完成简单振动激励，难以真实还原地震、地质扰动过程中地面开裂、高低起伏、多维耦合错动的复杂真实工况；野外实地试验受自然条件约束大，试验工况不可复现、试验周期长，试验成本居高不下；市面通用运动模拟设备载荷区间固定、台面尺寸固化，控制系统封闭，难以适配从轻型试样到大吨位建筑缩比模型的多元化测试需求，制约地质灾害仿真与抗震试验标准化落地。

针对以上行业痛点，南京拓维运动科技（定制平台厂家）推出TW6系列六自由度地面开裂起伏模拟台，依托成熟并联机构技术，实现俯仰、横滚、偏航、纵移、横移、升降六维运动耦合输出，精准复现地面开裂、地层错动、地表起伏等地质扰动工况，为地质工程科研、建筑抗震试验、应急科普实训提供软硬件一体化的工业级运动模拟解决方案。

核心技术架构与工作原理

六自由度地面开裂起伏模拟台以Stewart并联机构作为核心机械本体，集成伺服驱动单元、姿态补偿模块、多轴同步控制系统、安全防护单元构成完整设备体系。设备通过六组伺服作动单元协同驱动上平台，依托运动学解算模型完成六自由度姿态实时解算，结合自研姿态补偿算法，有效抑制大载荷工况下姿态漂移、抖动问题，可导入实测地质波谱数据，也可自定义编辑地面开裂、起伏错动运动轨迹，实现平移、旋转多维度运动耦合输出，高度还原地质灾害发生过程中地表的复杂动态变化。

整套系统将机械结构、伺服驱动、运动控制、仿真软件深度融合，兼顾重载运行刚度与运动响应速度，支持非标结构适配，既满足实验室高精度试验要求，也可适配科普场馆大负载沉浸式体验场景。

产品基本参数与性能指标

电气与软件系统规格

电气规格

电源要求：AC220V/AC380V

通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

控制频率：伺服环1000Hz，姿态环200Hz

安全等级：PLd/Cat.3，具备过载/漏电保护功能，配套机械硬限位、电子软限位多重防护机制，保障设备在模拟地面开裂、剧烈起伏等极端工况下稳定安全运行。

软件规格

通讯协议：EtheCAT、UDP、TCP/IP、USB串行

兼容仿真：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink等

控制系统：搭载专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放API/ SDK接口，支持用户二次开发、工况自定义与数据日志回放。用户可导入实测地质灾害波形，自定义编辑地面开裂、地表起伏错动运动曲线，完整记录试验全过程运动数据，便于后续数据分析与试验复现。

典型应用场景与价值

1. 地质工程科研试验：用于地质灾害机理研究，复现地面开裂、地层抬升下沉、地表错动起伏等地质扰动工况，开展岩土试样、地质模型动态响应试验，采集多维度试验数据，支撑地质灾害演化规律研究。

2. 建筑与构件抗震性能测试：建筑缩比模型、抗震构件、路桥零部件放置于六自由度地面开裂起伏模拟台台面，模拟地震诱发地面开裂起伏环境，检测构件、模型在复杂地表运动下的结构形变、破坏特征，评估抗震设计可靠性，为工程抗震设计优化提供试验依据。

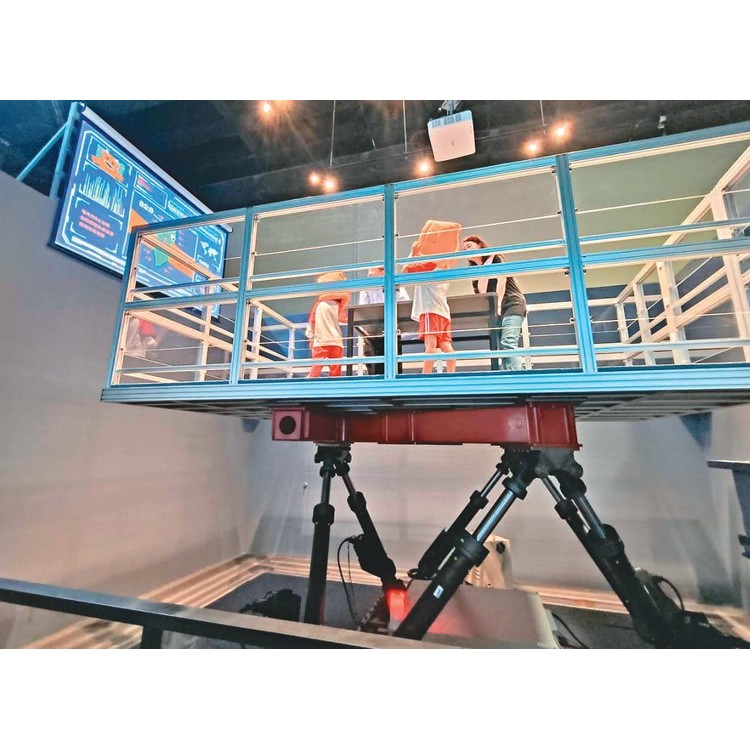

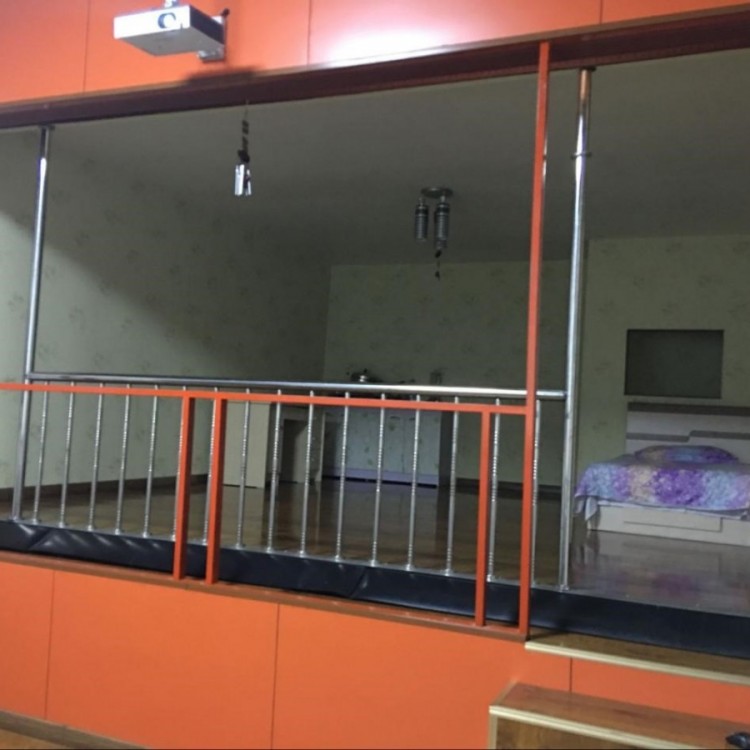

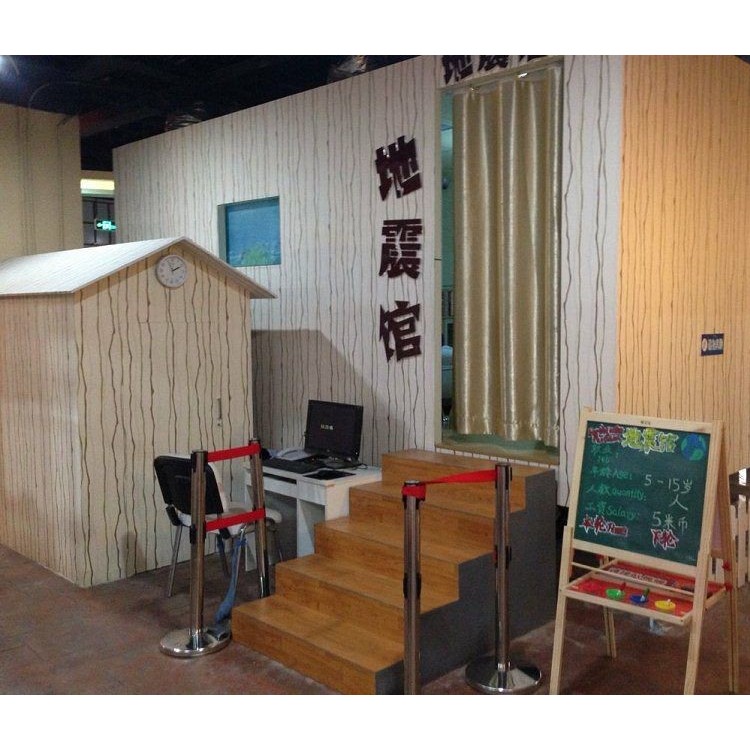

3. 应急防灾科普实训场馆：搭载体验载体，复现地震引发地面开裂、地面起伏晃动沉浸式体感效果，配合视景系统开展地震避险科普体验，面向公众开展防灾减灾科普教育。

4. 装备环境适应性验证：针对车载、地面作业机器人、精密地面设备，模拟地面开裂、凹凸起伏的复杂地表环境，考核装备在地质扰动工况下运行稳定性、抗扰动能力。

5. 高校教学实训：面向土木工程、地质工程相关专业，用于六自由度并联机构原理教学、地质灾害仿真教学，完成教学演示与课程试验任务。

总结

六自由度地面开裂起伏模拟台，解决传统试验装备难以真实复现地面开裂、地表起伏错动复杂地质工况的行业难题，依托并联机构、姿态补偿技术，实现宽载荷范围、多维度耦合运动输出，软硬件系统具备良好兼容性与二次开发能力。南京拓维运动科技作为定制平台厂家，可结合用户试验对象、场地条件、工况需求完成非标定制，助力地质科研、抗震检测、应急科普行业向着标准化、智能化仿真试验方向发展。
