六自由度强风暴倾斜摇摆模拟台：复现极端风暴工况

六自由度强风暴倾斜摇摆模拟台：复现极端风暴工况，筑牢装备环境仿真试验底座

在海洋工程、船舶海事、特种装备研发领域，强风暴带来的强倾斜、剧烈摇摆、多维耦合扰动是装备服役过程中必须面对的极端工况。强风暴环境下，设备同时承受俯仰、横滚、偏航姿态偏转，叠加多向平移冲击，极易造成船载电子、海上作业装备、导航传感系统出现信号失锁、机构卡滞、功能失效等故障。传统验证手段高度依赖外场实测试验，受天气、海况等自然条件约束，强风暴属于偶发极端环境，试验工况不可控、不可复现，试验成本高昂，还伴随较高现场作业风险；普通单轴摇摆设备仅可实现简单单向摆动，无法还原风暴下六维耦合复合运动，测试结果与真实服役工况偏差较大，难以支撑极端条件下装备可靠性验证与算法迭代，成为行业研发测试环节突出痛点。

针对上述行业现实难题，六自由度强风暴倾斜摇摆模拟台应运而生。南京拓维运动科技作为定制平台厂家，推出TW6系列六自由度强风暴倾斜摇摆模拟台，依托成熟并联机构运动控制技术，在实验室环境下高保真复现强风暴引发的倾斜、摇摆、冲击扰动，把极端风暴工况搬进试验室，为装备可靠性测试、半实物仿真、人员抗风暴工况实训提供可控、可重复的标准化仿真解决方案。

核心技术架构与工作原理

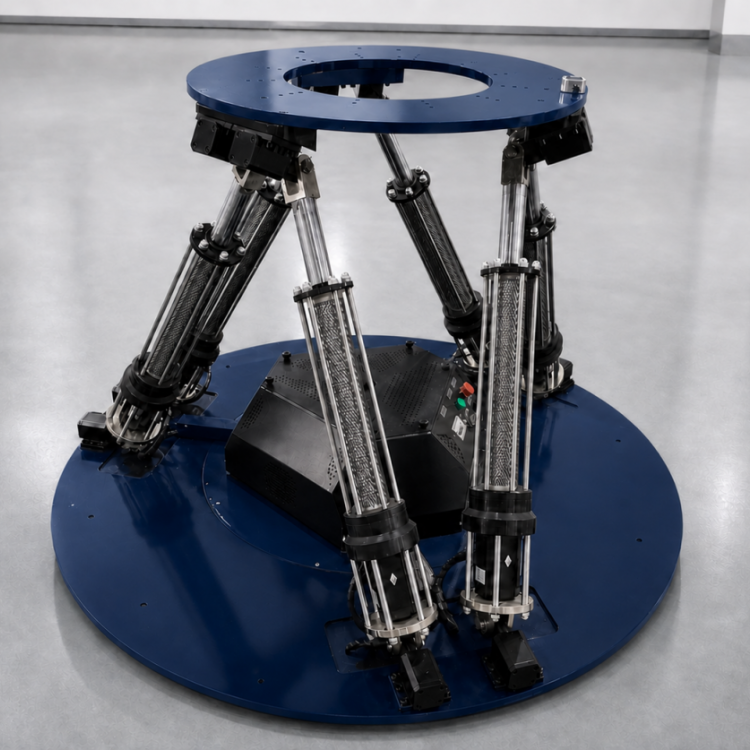

六自由度强风暴倾斜摇摆模拟台采用Stewart并联机构作为机械本体架构，由静基座、动平台、六组伺服驱动支链、万向铰接组件、姿态感知采集单元、运动控制系统共同构成完整系统闭环。并联机构具备整体刚度高、抗倾覆性能优异、无累积定位误差的技术特点，能够承载大负载完成高强度、大角度复合运动，适配强风暴极端工况长时间连续模拟需求。

平台集成多项关键核心技术：采用多轴伺服同步解算技术，实现六轴运动协同输出；搭载姿态补偿技术，实时抵消机构自身扰动误差；配置隔振平台模块，隔绝外部地基振动对试验过程的干扰；内置专业洗出算法，可导入风暴动力学模型、风浪谱数据，在设备行程边界内完成运动轨迹解算，将强风暴对应的倾斜、摇摆、平移冲击转化为平台精准运动输出，实现风暴工况高保真复现，保障运动输出与仿真模型指令高度匹配。

产品基本参数与性能指标

电气与软件系统规格

电气规格

电源要求：AC220V/AC380V

通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

控制频率：伺服环1000Hz，姿态环200Hz

安全等级：PLd/Cat.3，具备过载/漏电保护功能，可有效规避极端运动工况下设备与被测样品安全风险。

软件规格

通讯协议：EtheCAT、UDP、TCP/IP、USB串行

兼容仿真：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink等主流仿真软件，可快速对接半实物仿真系统。

控制系统搭载专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放API/SDK接口，支持用户二次开发、工况自定义编辑与完整数据日志回放，可完整记录强风暴模拟全过程位姿、载荷等试验数据，便于后期数据分析与溯源。

典型应用场景与应用价值

六自由度强风暴倾斜摇摆模拟台聚焦极端风暴扰动工况仿真，覆盖多类工程与科研场景：

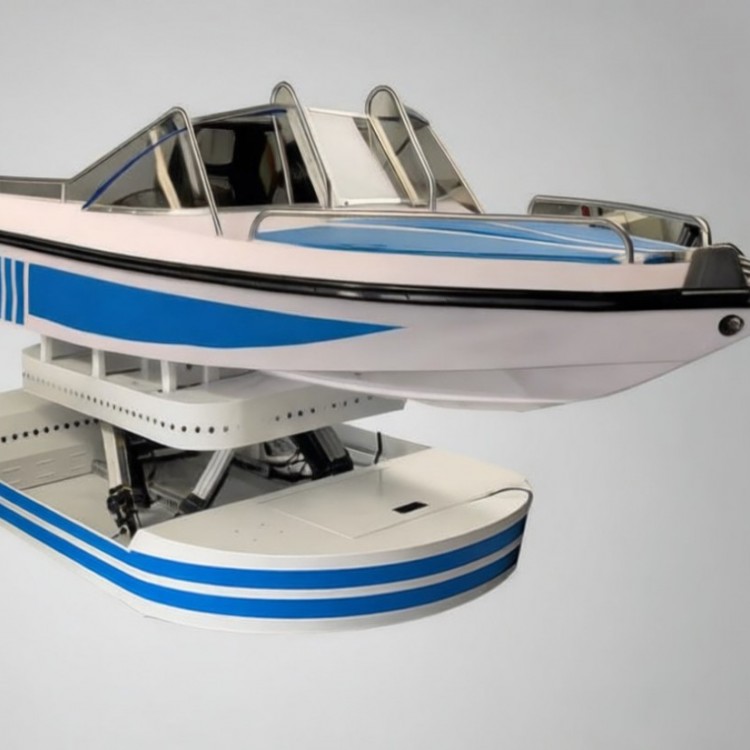

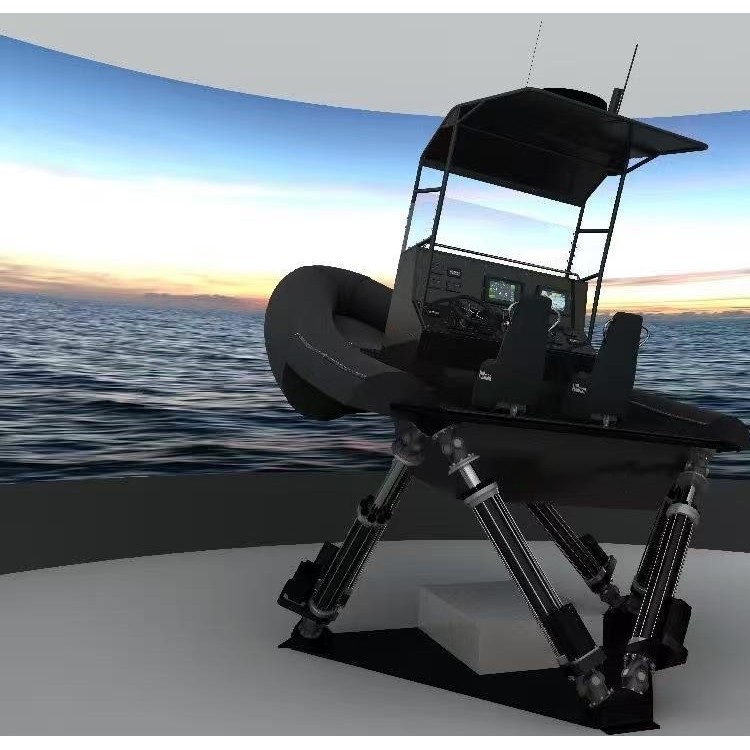

1. 船舶与海洋工程装备测试：模拟强风暴海况下船体剧烈倾斜、摇摆、偏移耦合运动，完成船载雷达、导航终端、海上通信设备、海上作业机具的耐风暴可靠性验证，在室内完成极端工况考核，减少出海试验频次，规避海上强风暴试验风险，压缩研发测试成本。

2. 海上平台配套设备试验：用于海上风电配套组件、海上监测传感设备抗风暴扰动测试，验证设备在强风暴倾斜摇摆条件下的工作稳定性，为海洋装备结构优化、控制算法迭代提供试验依据。

3. 特种装备与半实物仿真试验：对接Prescan、MATLAB/Simulink等仿真工具开展硬件在环仿真，模拟强风暴环境下特种载具姿态扰动，检验车载感知、控制系统在倾斜摇摆扰动中的运行性能。

4. 科研院所试验与教学实训：面向高校、科研机构开展风暴动力学、机构抗扰动性能相关课题研究；同时可构建沉浸式实训环境，用于作业人员强风暴极端工况操作实训，提升人员应对恶劣工况实操能力。

结语

随着海洋装备、特种工业装备不断向高可靠性方向发展，极端环境仿真试验已经成为产品研发流程中不可或缺的关键环节。南京拓维运动科技作为定制平台厂家，六自由度强风暴倾斜摇摆模拟台依托并联机构本体、高性能伺服控制系统与专业运动算法，实现强风暴倾斜摇摆极端工况的可复现、可量化模拟，帮助用户在试验室完成极限工况验证，助力相关行业测试流程标准化、试验过程智能化，为国产高端装备的可靠性研发提供坚实仿真装备支撑。
