六自由度大浪颠簸体感模拟台：海洋仿真试验与航海实训的核心装备

六自由度大浪颠簸体感模拟台：海洋仿真试验与航海实训的核心装备

行业背景与应用需求

随着海洋工程、船舶研发、海事实训行业快速发展，对大浪、涌浪、恶劣海况下船体颠簸运动的室内复现需求持续提升。实海环境试验存在工况不可复现、试验成本高昂、海上作业风险高、试验周期不可控等现实难题，难以开展重复性、标准化的船体颠簸体感仿真与装备可靠性验证工作。传统模拟设备大多仅能实现单维度振动或简单摇摆，姿态还原度不足，无法完整复现大浪条件下俯仰、横滚、偏航耦合叠加，同时伴随纵移、横移、升降的复合颠簸运动，造成实训体感失真、试验数据偏差大，制约海洋装备研发迭代与航海人员训练质量提升。

针对上述行业痛点，六自由度大浪颠簸体感模拟台应运而生。南京拓维运动科技作为定制平台厂家，推出TW6系列六自由度大浪颠簸体感模拟台，依托并联机构运动控制技术，在实验室环境下高保真复现大浪颠簸下船体多维耦合运动状态，为船舶科研测试、航海沉浸式实训、舰载装备环境适应性验证提供可控、可重复的仿真解决方案。

核心技术架构与工作原理

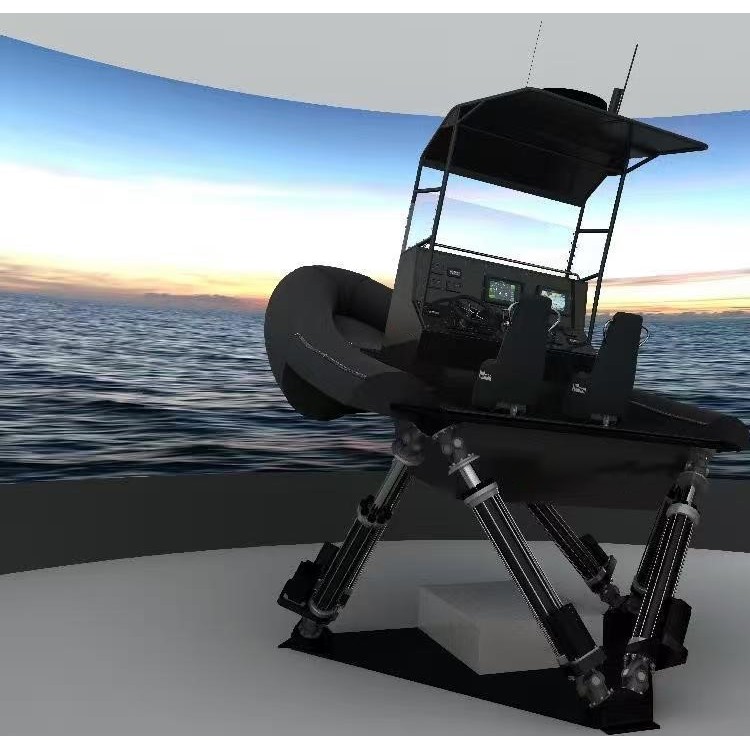

六自由度大浪颠簸体感模拟台以Stewart六自由度并联机构为机械本体核心，由固定基座、动平台、六组伺服驱动支链、万向铰接组件构成完整机械闭环结构，区别于串联机构，并联结构具备高刚度、无累积定位误差、动态响应优异等特性，可同步输出三维转动与三维平动复合运动，精准模拟大浪带来的船体颠簸姿态变化。

系统集成多源姿态感知模块、伺服闭环解算单元、海事专用洗出算法、姿态补偿与隔振平台多项关键技术。高精度传感阵列实时采集动平台位姿信息，经滤波消除电磁与机械扰动噪声；控制系统将海浪谱、船舶动力学模型输入，通过专属洗出算法完成运动解算，在设备行程约束范围内还原真实大浪颠簸体感；同时引入姿态补偿技术抑制机构自身扰动，隔振平台隔绝外部地基振动干扰，保障运动输出与仿真模型指令高度同步，实现大浪颠簸工况的高保真复现，可适配连续长时间仿真运行需求。

产品关键参数与性能指标

电气与软件系统规格

电气规格

• 电源要求：AC220V/AC380V

• 通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

• 控制频率：伺服环1000Hz，姿态环200Hz

• 安全等级：PLd/Cat.3，具备过载/漏电保护，配套机械硬限位、电子软限位多重安全防护机制

软件规格

• 通讯协议：EtheCAT、UDP、TCP/IP、USB串行

• 兼容仿真：X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink等主流仿真环境

• 控制系统：专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；开放API/SDK接口，支持用户二次开发、工况自定义与数据日志回放，可直接导入标准海浪谱或实测海况数据，复现多级大浪颠簸时序工况

典型应用场景与应用价值

六自由度大浪颠簸体感模拟台面向海洋科研、海事教育、舰载装备检测等多领域，落地多元应用场景：

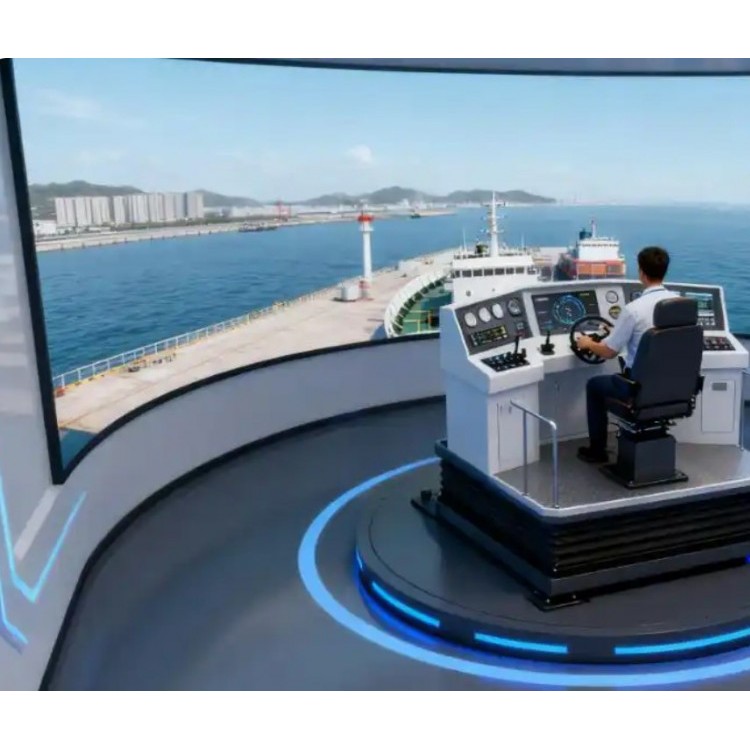

1. 航海人员沉浸式大浪颠簸实训搭配船舶驾驶舱视景系统，复现4-9级大浪、涌浪、风暴海况下船体颠簸摇摆状态，用于船员恶劣海况操纵、应急处置、抗浪实操训练。学员在室内安全环境完成反复演练，规避出海实训安全风险，降低船舶燃油、运维损耗，实现航海技能标准化批量教学，契合海事培训相关规范要求。

2. 船舶与海洋工程科研试验面向船舶设计院、海洋工程研究所、高校海洋相关专业，开展船体耐波性、浮式海洋平台运动响应、风浪流耦合动力学仿真试验。所有大浪颠簸工况可重复复现，试验变量可控，形成统一对比基准，支撑船型优化、海洋平台结构迭代研发，减少实海试验频次，缩短研发周期。

3. 舰载设备环境适应性验证用于舰载雷达、光电探测设备、海上风电运维装备、船载精密仪器的大浪颠簸环境模拟测试，考核设备在持续颠簸姿态变化下的运行稳定性，提前暴露结构、电路潜在缺陷，完成出厂前可靠性验证，降低海上现场故障风险。

4. 波浪补偿装备研发调试模拟大浪颠簸船体扰动输入，开展主动姿态补偿、海上转运补偿装置的半实物仿真调试，迭代补偿控制算法，为海上作业装备研发提供实验室仿真条件。

结语

六自由度大浪颠簸体感模拟台，将复杂的海上大浪颠簸工况搬到实验室，依托并联机构、姿态补偿、专业洗出算法等核心技术，兼顾大负载、高精度、高动态运动输出能力，支持非标定制开发。南京拓维运动科技作为定制平台厂家，持续为海洋仿真测试、航海模拟实训行业提供工业级运动模拟装备，助力海洋领域试验、实训工作走向标准化、智能化，赋能我国海洋工程与海事教育产业高质量发展。
