六自由度平台摇摆台：以并联机构为核心的高精度运动仿真解决方案

一、背景与行业痛点

随着飞行驾驶模拟训练、工业装备运动性能测试以及虚拟现实沉浸体验等场景的快速普及，市场对能够真实还原多维复合运动的仿真平台需求日益增长。无论是飞行员的地面模拟训练、车辆的动态操纵测试，还是科研机构对运动体姿态的精确复现，都离不开一套稳定、精准、大承载的运动平台作为核心支撑。

传统单一自由度或固定基座模拟装置，往往只能实现单一的平移或转动，难以同时耦合俯仰、横滚、偏航及多方向位移，导致训练与测试过程中运动还原度不足、姿态失真明显，直接影响数据可信度与训练效果。如何在一套平台内实现六自由度复合运动的精准可控，成为运动仿真与装备测试行业亟待解决的关键难题。

针对上述痛点，南京拓维运动科技作为专业的定制平台厂家，依托多年运动控制与并联机构研发经验，推出六自由度平台摇摆台系列产品（型号TW6，支持按需定制），以高精度、大负载、高响应为核心，为各类模拟训练与运动仿真场景提供可靠的系统级解决方案。

二、核心技术架构与工作原理

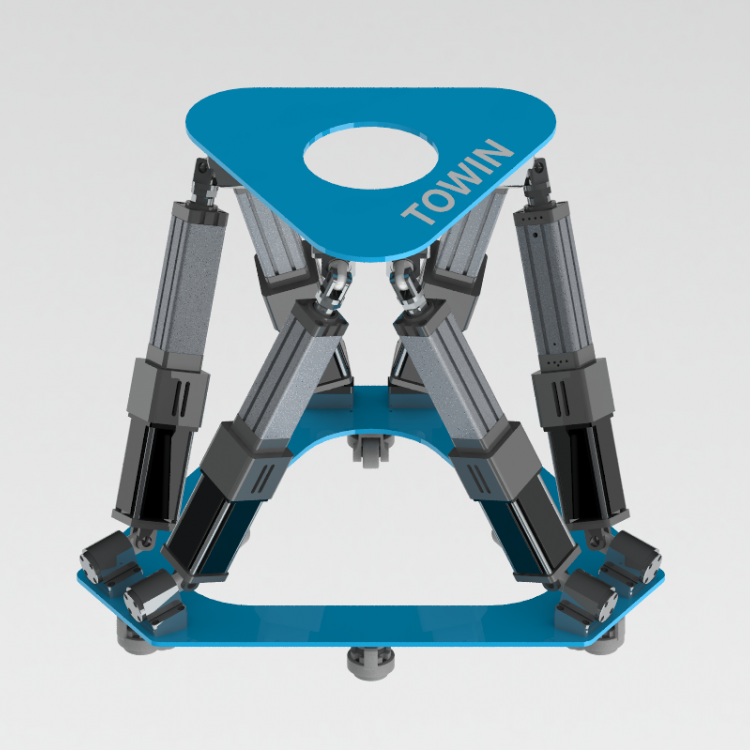

六自由度平台摇摆台采用经典并联机构（Stewart机构）构型，通过六组高精度电动缸作为驱动支链，协同控制平台的运动平台，使其在三维空间内实现六个独立自由度的复合运动，包括俯仰、横滚、偏航三种转动，以及纵移、横移、升降三种平动。相较于串联机构，并联结构刚度高、承载大、累积误差小、动态响应快，尤其适合高频往复与大幅度姿态变化的运动仿真工况。

系统内置专业运动学解算与控制算法，可将上位机的目标运动轨迹实时解算为各驱动支链的伸缩指令，配合伺服闭环控制与姿态补偿策略，保证平台运动过程的平滑性与精确性。同时，产品支持隔振平台选配，有效隔离外部环境扰动，进一步提升运动还原的纯净度。针对模拟训练类应用，平台内置专业洗出算法，通过合理的运动空间管理，在有限行程内最大限度还原真实体感，实现近乎真实的运动体验。

三、产品基本参数与性能指标

六自由度平台摇摆台可根据不同应用场景进行非标定制，覆盖轻型到超重型多种规格，关键参数与性能指标如下表所示。

表1  六自由度平台摇摆台关键参数

表2  六自由度平台摇摆台性能指标

四、电气与软件系统规格

4.1  电气规格

六自由度平台摇摆台采用成熟的工业级电气架构，支持多种供电与通讯方式，具备完善的安全保护机制。电源要求支持AC220V/AC380V；通讯接口配备千兆以太网（EtheCAT）、USB3.0及RS485，可灵活接入不同上位控制系统。系统控制频率方面，伺服环达1000Hz、姿态环达200Hz，保证高动态响应下的控制精度。整机安全等级达到PLd/Cat.3，并内置过载保护与漏电保护，确保长期稳定运行。

4.2  软件系统规格

在软件层面，平台支持EtheCAT、UDP、TCP/IP、USB串行等多种通讯协议，可与主流仿真软件无缝对接，兼容X-Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink等常用平台。配套专属六自由度运动控制软件，内置专业洗出算法，支持体感强度、运动幅度自定义调节；同时开放API/SDK接口，支持用户二次开发、工况自定义与数据日志回放，满足科研测试与工程应用的多层次需求。

五、典型应用场景与价值

凭借灵活的定制能力与出色的运动性能，六自由度平台摇摆台已在多个领域得到广泛应用。在飞行模拟训练中，平台可精确还原起飞、爬升、转弯、颠簸等多种飞行姿态，显著提升飞行员地面训练的真实感与安全性；在车辆驾驶模拟场景，可模拟加减速、侧倾、颠簸等复杂路况，为驾乘体验研究与驾驶培训提供可靠载体。

在工业与科研领域，该平台可用于装备运动性能测试、隔振系统验证、防震减灾演练以及各类半实物仿真实验，帮助研发机构在实验室环境中复现真实工况，缩短研发周期、降低试错成本。在娱乐体验与虚拟现实场景中，平台通过高动态运动还原，为用户带来沉浸式体感，是主题娱乐与多媒体互动项目的优质选择。

六、结语

六自由度平台摇摆台作为高精度运动仿真领域的核心装备，正持续推动模拟训练、装备测试与沉浸体验向标准化、智能化方向演进。南京拓维运动科技始终专注六自由度运动平台与并联机构技术的研发与制造，坚持按需定制、品质可靠、服务专业，可为不同行业客户提供从方案设计、结构定制到系统集成的一站式服务。欢迎各领域客户咨询洽谈，携手推进运动仿真技术的应用与升级。
