长诚JDZ8-3R/6R/10R 户内干式电压互感器厂家直供

JDZ8-3R/6R/10R 内置熔断器电压互感器 产品详细说明

一、型号释义

J- 电压互感器；D- 单相；Z- 环氧树脂浇注绝缘；8- 设计序号；3R/6R/10R：额定一次电压 3kV/6kV/10kV，R 代表一次侧内置高压熔断器

二、产品性能及核心优点

（一）核心电气参数

额定频率：标准 50Hz，可定制 60Hz

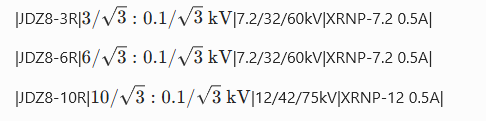

额定电压变比| 型号 | 额定电压比 | 额定绝缘水平 | 配套内置熔断器 |

精度与负荷：计量 0.2 级、0.5 级；保护 3P 级；额定二次负荷 10VA、15VA、30VA，cosφ=0.8 滞后

绝缘性能：环氧树脂真空整体浇注，1.2 倍最高电压局部放电量≤10pC，绝缘稳定耐过压冲击

耐受能力：可承受 1s 短时外部短路冲击，绕组不易烧毁

（二）产品五大核心优势

自带内置熔断器，安全防护升级（最大亮点）一次侧集成 XRNP 高压限流熔断器，互感器内部短路、绝缘击穿、谐振过流时毫秒级熔断，快速隔离故障，避免母线跳闸、柜体起火爆炸；无需柜外额外加装熔断器，节省开关柜内部安装空间，降低柜体配套成本。

全干式免维护结构无油设计，杜绝渗漏、爆炸隐患；整体密封防潮、防尘、耐凝露、耐 Ⅱ 级污秽，南方潮湿配电室、化工粉尘车间可长期稳定运行，无需补油检修。

测量精度稳定可靠采用高导磁冷轧硅钢片铁芯，绕组排布均匀，运行温升低，长期运行比差、角差漂移小，计量数据精准，适配电费结算、关口计量场景。

结构紧凑，安装便捷一体式支柱造型，镀锌防锈安装底板带标准开孔，直接适配 XGN15、KYN28 等 3/6/10kV 户内开关柜、PT 柜，装配简单，占用空间小；二次端子标识清晰，接线不易接反。

二次防开路防护设计规避二次回路开路产生高压伤人、击穿仪表风险，运维检修安全性更高。

（三）使用环境参数

• 环境温度：-25℃ ~ +40℃

• 适用海拔：≤1000m，高海拔可定制加强外绝缘

• 使用场所：仅限户内，无易燃易爆、强腐蚀性气体、剧烈震动环境

• 防护等级：IP20

三、产品用途

高压电能计量将 3kV/6kV/10kV 高压转换成 100V 标准低压，接入高压电能表、费控表，用于厂区进线、开闭所、光伏并网点电量核算；0.2 级型号适配供电局高精度关口计量。

继电保护电压采样为综合保护装置提供电压信号，实现过压、欠压、失压、备自投、低频减载等线路保护，是配电二次保护核心传感元件。

母线电压在线监测搭配电压表、测控终端，实时监测高压母线电压，方便运维人员判断系统运行工况。

故障主动隔离防护依靠内置熔断器，快速切除互感器内部故障，防止故障扩散波及整段母线、同柜其他元器件，适配老旧线路改造、高可靠性配电项目。

典型应用场景工矿企业配电房、住宅小区开闭所、箱式变电站、污水处理厂、冶金化工配电系统、小型光伏升压站、户内高压开关柜配套。
