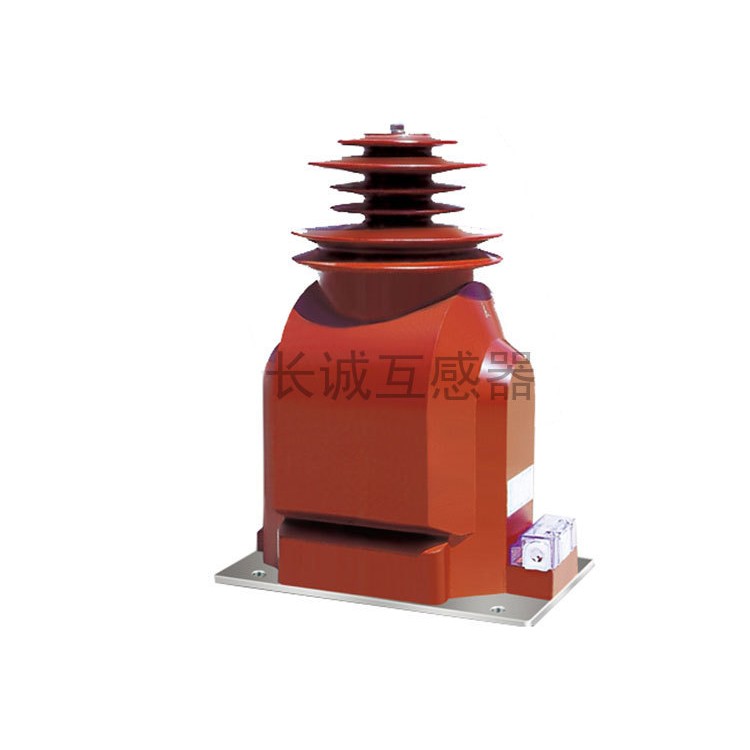

湘潭JDZX9‑35电压互感器35kV户内干式浇注PT

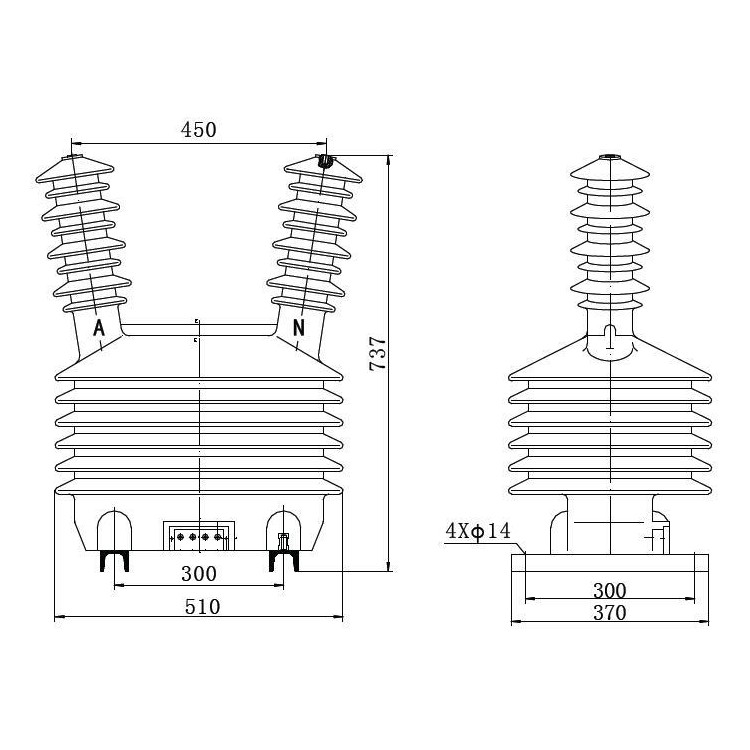

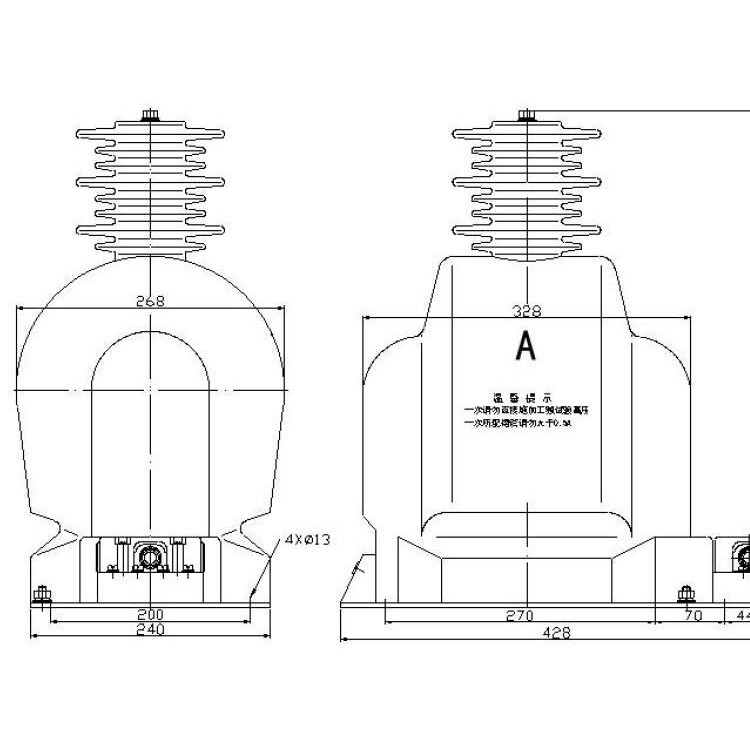

JDZX9-35 电压互感器 产品说明

一、性能及优点

（一）核心性能

本产品为35kV 户内单相干式电压互感器，额定频率 50Hz，采用环氧树脂真空整体浇注结构，配备三绕组，含剩余零序绕组。标准电压比：35kV:0.1kV:30.1kV。常规准确级组合：0.2/6P、0.5/6P，额定输出 30VA、50VA，功率因数cosφ=0.8（滞后），极限输出 500VA。绝缘水平达标：最高工作电压 40.5kV，工频耐压 95kV/1min，雷电冲击耐压 185kV，局部放电量符合国标要求。

适配环境温度，使用海拔≤1000m，满足 Ⅱ 级污秽环境要求。铁芯采用高导磁冷轧硅钢片，绕组为纯铜漆包线，空载损耗低、变比与相位误差小，电气性能稳定，执行 GB 1207、GB/T 20840.3 标准。

（二）主要优点

绝缘安全可靠：全封闭环氧浇注结构，无裸露带电部位，防尘、防潮、防凝露，有效规避爬电、击穿风险，适配柜内、配电室等复杂环境。

功能一体化：三绕组设计，可同时实现电压测量、电能计量、继电保护，配合开口三角回路完成系统绝缘监察与单相接地故障监测，功能全面。

运行稳定低噪：磁路优化设计，漏磁小、运行噪音低，抗电磁干扰能力强，计量精准，保护回路不易误动、拒动。

干式免维护：无油、无气体介质，不存在渗漏、老化漏油等问题，安装后长期运行无需常规维保，运维成本低。

结构坚固易安装：支柱式一体成型，机械强度高，抗振动、抗冲击；标准安装孔位，适配各类 35kV 户内高压柜体，拆装便捷。

二、产品用途

本品适用于35kV 户内中性点非有效接地交流电力系统，是高压配电成套设备核心配套元件：

电压采集与电能计量：为电压表、多功能测控表、电能表提供标准电压信号，用于母线电压监测、电量统计与结算。

继电保护：配合二次保护装置，实现过电压、欠电压、失压等保护，保障线路及电力设备安全运行。

绝缘监察：利用零序绕组组成开口三角接线，实时监测系统接地故障，及时发出告警信号。

应用场景：广泛配套 35kV 高压开关柜、户内变电站、工矿企业配电房、区域电网配电站、大型厂区高压配电系统等。

三、售后服务

质保承诺：整机原厂质保 12 个月，质保期内非人为损坏、违规安装导致的故障，免费维修或更换。

技术支持：免费提供选型、安装、接线、调试全流程技术指导，协助匹配二次设备参数，解答现场运行问题。

资料配套：随货附带产品合格证、出厂检测报告、使用说明书；可按需提供型式试验报告、技术图纸。

定制服务：支持特殊变比、额定负荷、精度等级等非标定制，满足项目个性化需求。

售后响应：厂家直供，常规问题 24 小时内出具解决方案，高效对接各类售后诉求。
