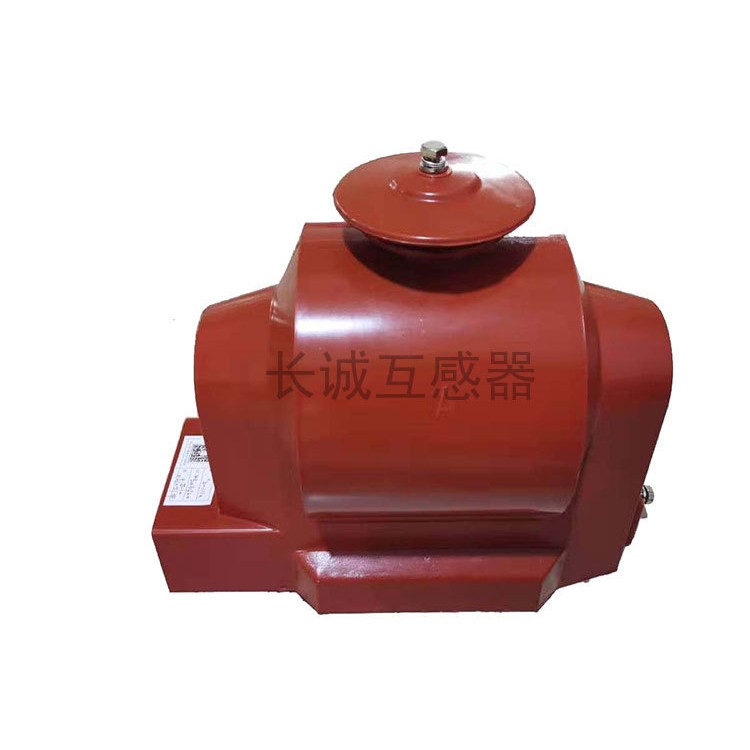

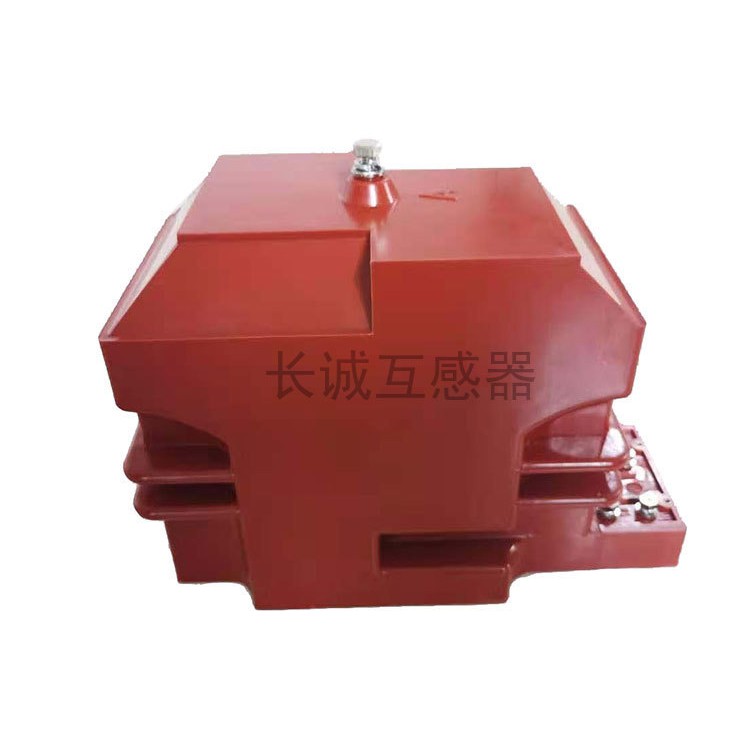

JDZ(J)10-6/10JDZX10-6/10D 户内PT

JDZ (J) 10-6/10、JDZX10-6/10D 电压互感器 产品详细说明

一、产品性能及核心优点

（一）基础电气参数

适用电压等级：6kV、10kV 户内交流配电系统，额定绝缘水平 12/42/75kV，符合 GB1207、GB20840、IEC61869 标准

额定频率：标准 50Hz，可定制 60Hz

型号绕组结构区分

JDZ (J) 10-6/10（双绕组型）

变比：

结构：一次绕组 + 测量保护二次绕组，无剩余绕组

JDZX10-6/10D（三绕组零序型）

结构：一次绕组 + 主二次绕组 + 剩余零序绕组，专门采集接地故障零序电压

精度与输出容量准确级：计量 0.2 级、0.5 级；保护 3P、6P；额定输出 15VA、30VA、50VA，功率因数 cosφ=0.8 滞后

耐受性能：额定电压下可承受 1s 外部短路冲击，绕组不易烧毁；1.2 倍最高运行电压局部放电量≤10pC，绝缘稳定性强

（二）产品核心优势

环氧树脂真空整体浇注绝缘全封闭干式结构，内部无气泡气隙，防潮、防尘、耐凝露、耐污秽，杜绝油浸式渗漏、起火爆炸隐患。

测量精度长期稳定高导磁冷轧硅钢片铁芯，绕组绕制均匀，运行温升低，比差、角差漂移小，计量数据精准，减少电费核算纠纷。

结构小巧适配开关柜支柱式一体化造型，安装孔位标准化，完美适配 KYN28、XGN15 等 10kV 高压中置柜、环网柜、PT 柜，装配便捷，占用空间小。

免维护、运维成本低无油无需定期换油、补油、检修密封件，户外配电室、潮湿厂房可长期稳定运行，后期检修工作量极少。

选型分工清晰常规测量保护选 JDZ (J) 10-6/10；需要接地监测、消谐配套选用 JDZX10-6/10D，满足不同配电系统配置需求。

环境适配性强运行温度区间 - 35℃~+45℃；海拔 1000m 以内通用，高海拔、重污秽工况可定制加强外绝缘版本。

二、产品用途

高压电能计量将 6kV/10kV 高压转换成 100V 标准低压信号，接入高压电表、智能费控表，用于企业进线、变电站、光伏并网电量统计计费，0.2 级型号适配供电局关口高精度计量。

继电保护电压采样为综保装置提供电压信号，实现过压、欠压、失压、备自投、低频减载等线路保护，是高压柜二次保护回路核心传感元件。

母线电压实时监测接入电压表、测控终端，直观显示高压母线运行电压，方便运维人员判断系统运行状态。

单相接地故障监测（JDZX10-6/10D 专属）依靠剩余绕组输出零序电压，搭配消谐器、绝缘监测装置，快速定位系统单相接地故障，抑制铁磁谐振，避免过电压击穿互感器、开关柜元器件。

典型应用场景工矿企业配电房、城市配电站、光伏升压站、污水处理厂、冶金化工厂区、房地产开闭所、轨道交通 10kV 户内配电系统。
