JSZV13A-6R/10R 三相 V 型接线电压互感器 产品说明

一、产品性能及优点

（一）核心性能

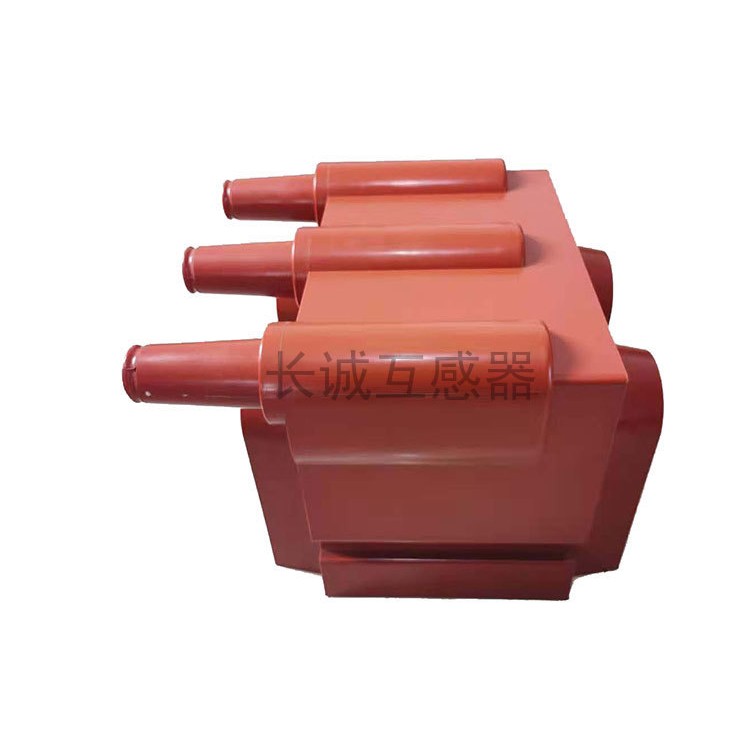

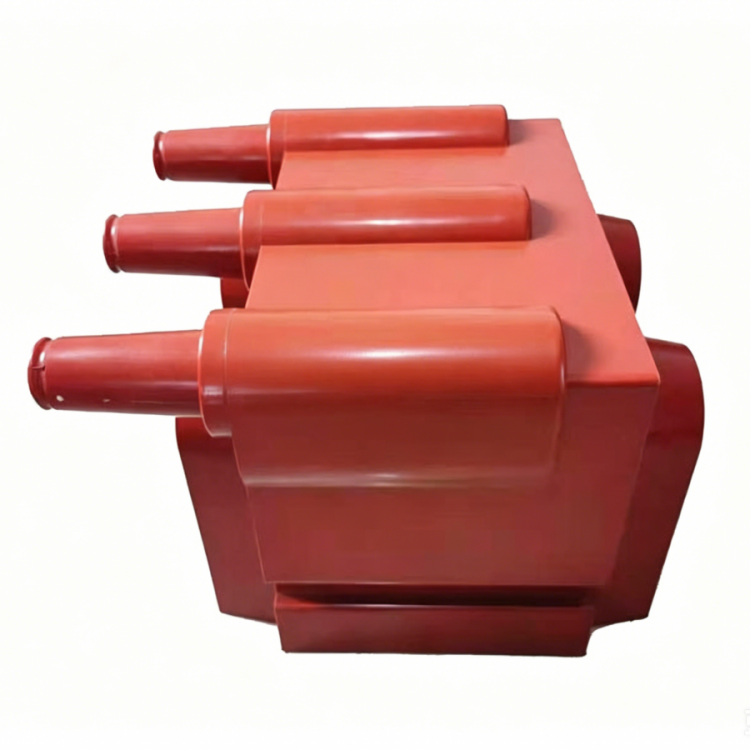

本产品为6kV/10kV 户内三相 V 型接线电压互感器，额定频率 50Hz，采用环氧树脂整体真空浇注结构，后缀 R 代表内置高压熔断器，具备短路自保功能。额定电压比常规为 6000/100V、10000/100V，可拓展输出 220V 作为柜内操作电源；准确级包含 0.2 级、0.5 级，额定输出 15VA、30VA，功率因数 cosφ=0.8（滞后），极限输出可达 500VA。绝缘性能优异，6kV 型号工频耐压 32kV/1min，10kV 型号工频耐压 42kV/1min，局部放电量符合国标要求；适配环境温度 - 5℃~+40℃，使用海拔≤1000m，满足 Ⅱ 级污秽环境使用标准，防护等级 IP20。铁芯选用高导磁冷轧硅钢片，绕组采用纯铜漆包线，空载损耗低、温升小、变比与相位误差小，运行参数稳定。产品整体执行 GB 1207、GB/T 20840.3 标准。

（二）主要优点

内置熔管，安全防护强一次侧集成 RN2 型高压熔断器，线路发生短路故障时可快速熔断，保护互感器及后端设备；更换熔管无需拆卸外部接线，检修便捷。

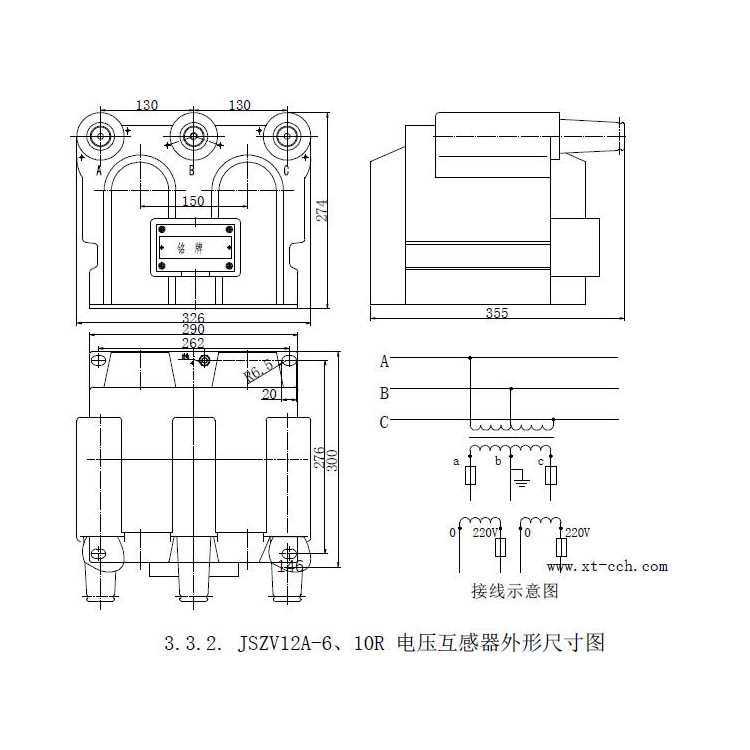

V 型一体化设计，省空间两台单相互感器集成一体、V-V 接线，结构紧凑，完美适配高压柜体狭小空间，相比分体式安装更简单、布线更规整。

全浇注绝缘，耐环境能力好环氧树脂全封闭成型，无裸露带电部位，防尘、防潮、防凝露，杜绝爬电、漏电隐患，适配配电室、柜内多尘潮湿工况。

功能多样，一机多用既可输出 100V 标准电压用于计量、监测、保护，也可定制 220V 输出，为断路器、储能机构提供操作电源，降低设备配套成本。

机械强度高，运行免维护整体结构牢固，抗振动、抗冲击，无油、无气，不存在渗漏风险，安装完成后长期运行无需日常维保。

精度稳定，抗干扰优化磁路设计，漏磁小、噪音低，抗电磁干扰能力强，计量精准，保护回路不误动、不拒动。

二、产品用途

该设备专用于6kV、10kV 户内中性点非有效接地交流电力系统，是高压成套柜核心配套元件：

电压监测与电能计量：为电压表、多功能仪表、电能表提供标准电压信号，完成母线电压采集、电量统计与结算。

继电保护控制：配合保护装置实现过压、欠压、失压等线路保护，保障电网与用电设备安全。

柜内操作供电：可输出 220V 电源，为高压开关柜内断路器、储能电机、二次回路提供工作电源。

主流应用场景：广泛配套中置柜、环网柜、固定式高压柜、箱式变电站；适用于工矿企业、市政配网、商业园区、小区配电、小型变电站等户内配电项目。
