湖南厂家LZZBJ5-35W2/4高压浇注互感器计量保护两用

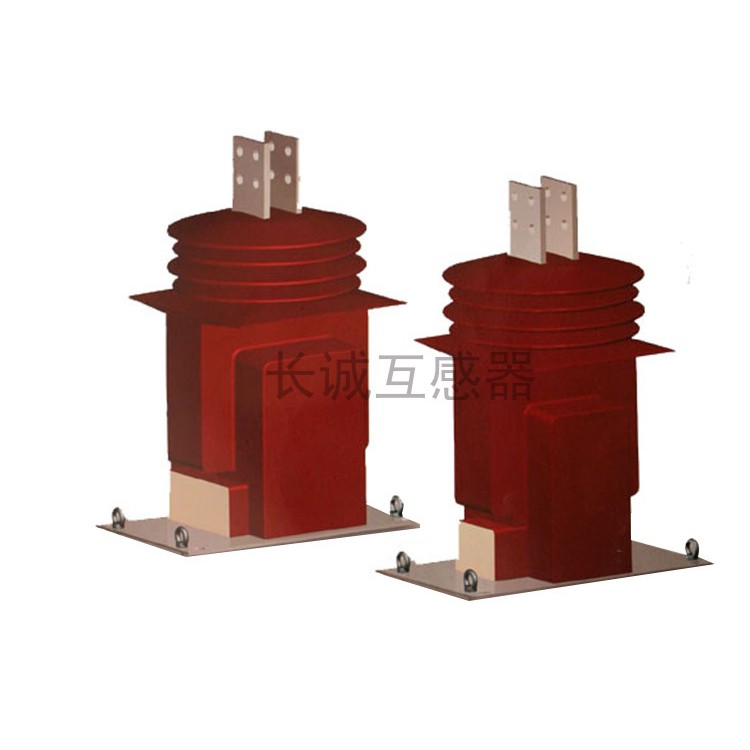

LZZBJ5-35W2/4 电流互感器 综合介绍

一、产品性能及优点

（一）核心性能参数

本产品为35kV 户外防污型支柱式电流互感器，额定频率 50Hz，适配 35kV 高压电力系统，最高工作电压 40.5kV，整体采用环氧树脂真空浇注工艺，绝缘水平高，完全符合国标 GB 1208、GB 20840.2 相关要求。设备配置多组二次绕组，可同时实现计量、测量、继电保护功能；常规精度等级包含 0.2S、0.5S 计量级与 5P10、10P10 保护级，额定二次电流标准为 5A，也可按需定制 1A，额定二次负荷可匹配 10VA、15VA、20VA，功率因数 0.8（滞后）。产品动热稳定性能优异，可承受线路短路产生的大电流冲击，运行安全稳定；W2 防污设计，满足重污秽地区使用标准，户外耐候等级高。

铁芯选用优质冷轧硅钢片，磁路损耗低、线性度好，全量程测量误差小，计量精准可靠；一、二次绕组采用高纯度漆包铜线，导电性能优良、温升低、抗老化。整体为全封闭干式结构，无渗漏风险，二次接线部位防护严密，有效杜绝漏电、进水问题。

（二）产品主要优点

户外强耐候、防污能力突出采用 W2 级加强防污结构，外加专用户外耐候环氧树脂材质，可耐受雨淋、日晒、风霜侵蚀，防尘、防凝露、防盐雾，适用于厂区、沿海、工业区等重污秽户外环境，常年户外使用不裂皮、不老化。

一体浇注，绝缘安全可靠整体真空浇注成型，内部无气隙、无杂质，绝缘强度高，局放指标优异，杜绝高压爬电、击穿隐患，运行安全性远优于传统油浸式产品。

一机多用，功能集成度高多绕组设计，同时满足精准电能计量、实时电流监测、线路故障保护三大需求，无需搭配多台设备，降低采购与安装成本。

机械强度高，抗冲击振动支柱式整体结构稳固，底座承重能力强，可耐受运输、安装及运行过程中的机械振动与外力冲击，不易变形损坏。

免维护设计，运维成本低干式全封闭结构，无油、无气体，不存在漏油、补气、换油等维护工作，安装完成后可长期稳定运行，大幅减少后期巡检与维保工作量。

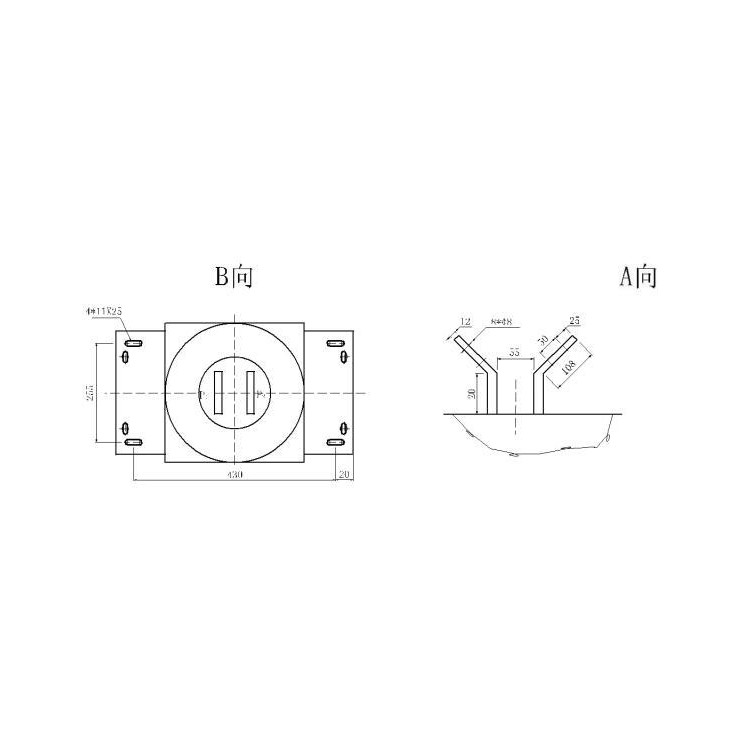

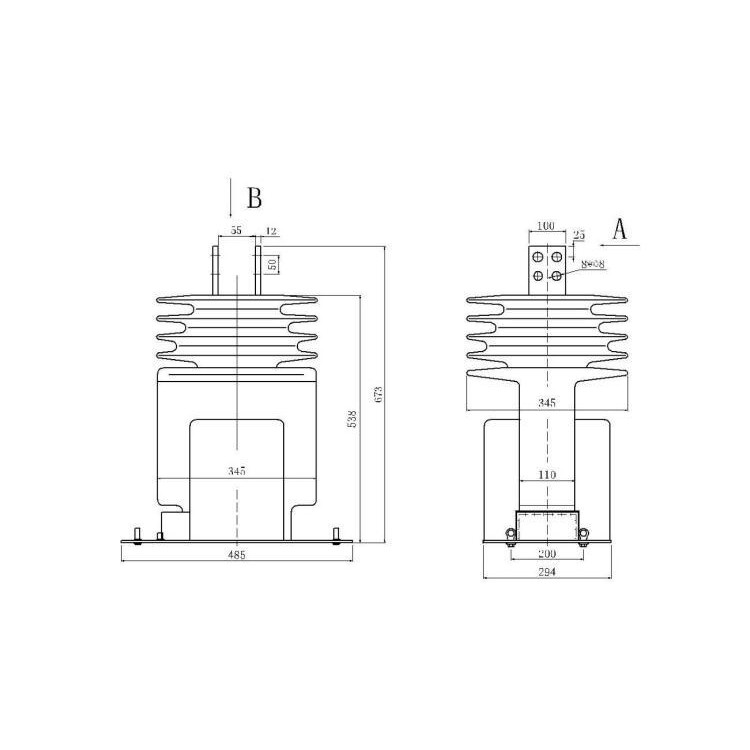

安装便捷，通用性强标准底座安装孔位设计，适配主流 35kV 户外设备架构、户外开关柜及变电站设备布局，安装简单、固定牢固。

二、产品用途

LZZBJ5-35W2/4 35kV 户外电流互感器是高压输配电系统的核心配套设备，主要应用于35kV 户外电力系统，核心作用是按比例转换一次大电流，为二次仪表、计量装置、继电保护装置提供标准电流信号，并实现高低压电气隔离。

户外变电站：作为主变、出线回路电流采样设备，用于电量计量、负荷监测与线路短路、过载故障保护。

工矿企业户外配电系统：冶金、化工、矿山、建材等大型厂区 35kV 户外高压线路、配电架构配套使用，保障厂区供电安全。

区域电网、农网改造工程：35kV 户外架空线路、配电台区，完成电能计量与线路安全保护。

新能源电站：光伏、风电等户外升压站 35kV 回路，适配户外复杂工况，保障电站稳定并网运行。

沿海、重污染地区配电项目：依托 W2 防污特性，专门用于盐雾、粉尘、腐蚀性气体较多的户外配电场景。

三、售后服务

质保服务原厂严格执行质保标准，整机质保 12 个月，质保期内非人为损坏、非安装不当造成的质量问题，免费维修或更换配件、整机。

技术支持提供全程免费技术服务，包含选型指导、参数匹配、安装规范讲解、接线指导；可根据用户现场工况，协助推荐合适电流变比、精度等级与绕组组合。

资料配套每台产品随货附带出厂合格证、出厂检测报告；按需可提供型式试验报告、全套技术图纸、使用说明书。

售后响应厂家直供，售后团队响应迅速，常规技术问题 24 小时内给出解决方案；重大现场问题可协调技术人员远程协助指导。

定制服务支持非标变比、特殊负荷、加高防污等级等个性化定制，满足不同项目特殊需求。
