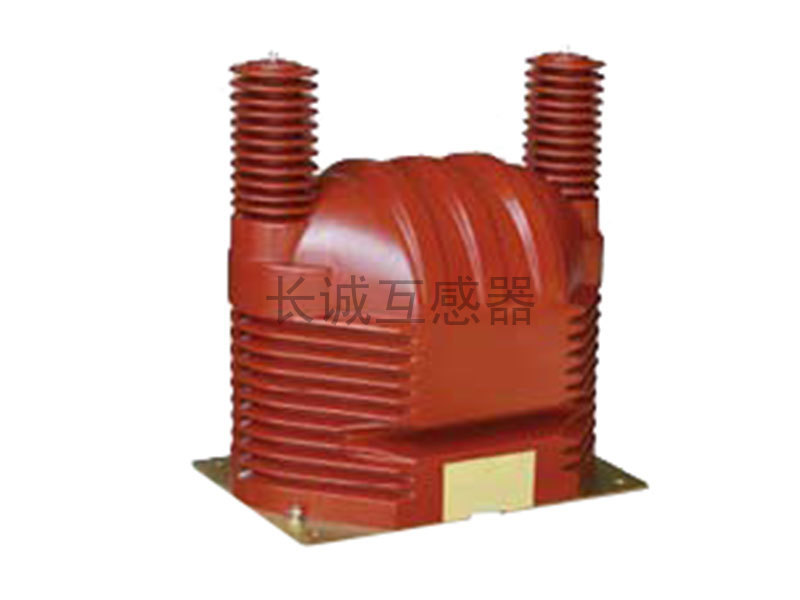

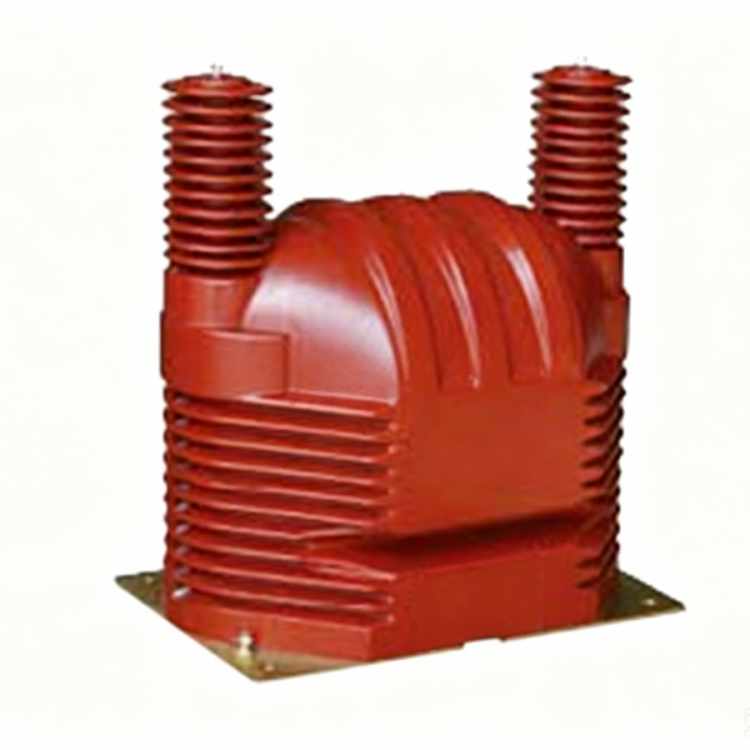

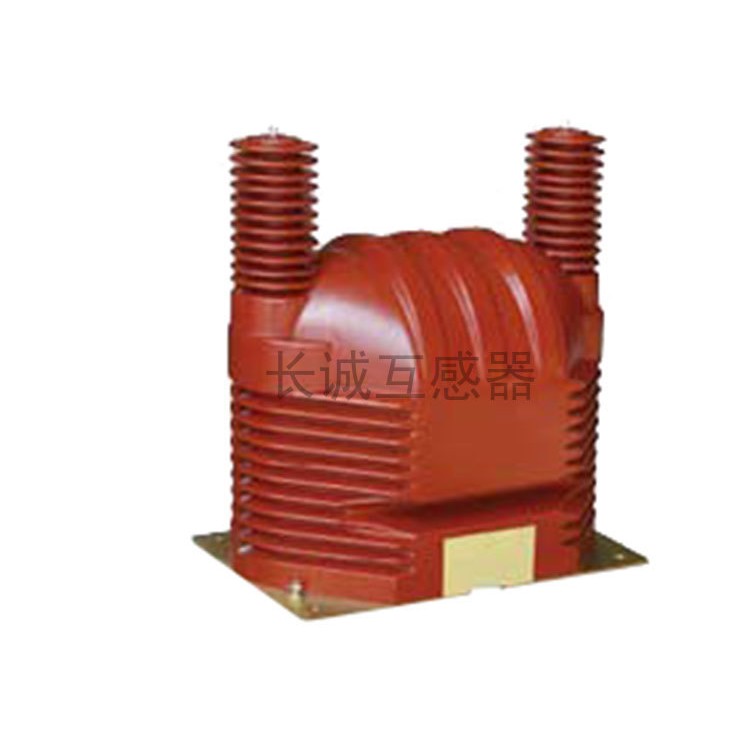

湘潭JDZ9-35/35R/35A 35kV户内 电压互感器

JDZ9-35/35R/35A 户内电压互感器 详细说明

一、产品性能及核心优点

（一）基础电气性能参数

适用系统：35kV、50Hz（可定制 60Hz）户内交流配电系统，额定绝缘水平40.5/95/200kV。

变比区分三款型号：

1. JDZ9-35（基础款）：单二次绕组，变比 35/√3:0.1/√3kV；精度可选 0.2 级、0.5 级，用于计量 / 保护单一功能

2. JDZ9-35R（零序款）：三绕组结构，变比 35/√3:0.1/√3:0.1/3kV，带剩余电压绕组，可采集接地零序电压，绝缘监测专用

3. JDZ9-35A（高精度款）：优化铁芯绕组工艺，主打 0.2 级高精度计量，关口计量、高精准计费场景专用

负荷参数：功率因数 cosφ=0.8 滞后，额定输出 40~80VA，极限输出 800VA；额定电压下可耐受 1s 外部短路冲击不损坏

绝缘结构：环氧树脂真空整体浇注、全封闭干式结构，无油、无渗漏风险

（二）产品核心优势

绝缘可靠性强整体真空浇注成型，内部无气隙，局部放电量极低；爬电距离充足，耐污秽、耐凝露、抗电晕，适合潮湿、粉尘厂区配电室长期运行。

精度稳定、温漂小冷轧取向硅钢片铁芯，绕组绕制均匀，温升低、发热小，长期运行比差、角差漂移小，计量数据精准，避免电费纠纷。

结构紧凑、安装便捷支柱式一体化设计，底座预制安装孔，直接适配 KYN40.5 等 35kV 中置柜，吊装、柜体装配简单，占用空间小。

安全阻燃、免维护环氧树脂阻燃材质，无爆炸起火隐患；干式免加油设计，运行期间无需补油、换油、检修油封，运维成本极低。

三防性能优异防潮、防尘、防腐蚀，可满足二级污秽等级环境使用，南方梅雨、化工车间潮湿工况适配性强。

型号分工明确，选型灵活普通监测选 JDZ9-35、接地故障监测选 JDZ9-35R、电网关口高精度计量选 JDZ9-35A，一站式匹配不同配电需求。二、产品用途

电能计量（主力用途）将 35kV 高压按比例转为 100V 低压，接入电能表、智能电表，完成高压线路、变电站、工矿企业总进线电量计量核算；JDZ9-35A 专供供电局关口、光伏并网点等高要求计量场景。

继电保护采样为线路过压、欠压、失压、备自投、低频减载等保护装置提供电压采样信号，是开关柜保护回路核心传感元件，保障配电故障快速跳闸。

母线电压监测接入测控装置、指针电压表、综保装置，实时显示 35kV 母线运行电压，运维人员直观判断系统运行工况。

接地故障绝缘监测（JDZ9-35R 专属）利用剩余绕组输出零序电压，配合消谐装置、绝缘监测仪，快速判别系统单相接地故障，规避谐振过压烧毁设备风险。

适用场景35kV 户内高压开关柜、城市变电站、工厂自备电厂、冶金 / 化工 / 矿山配电房、光伏升压站、轨道交通牵引配电系统。

三、包装方案

常规单件包装内层：定制 EPE 珍珠棉全包裹，包裹高压瓷套、二次接线端子，防震防磕碰；中层：加厚防潮塑料膜整体密封，隔绝潮气、雨水；外层：实木熏蒸木箱加固，螺丝锁紧固定，底部木方承重，杜绝装卸倾倒变形。

批量订货包装多台分箱分装，箱内附分隔缓冲垫块，木箱外侧喷涂产品型号、朝向标识、“向上、防潮、防震、小心轻放” 警示字样。

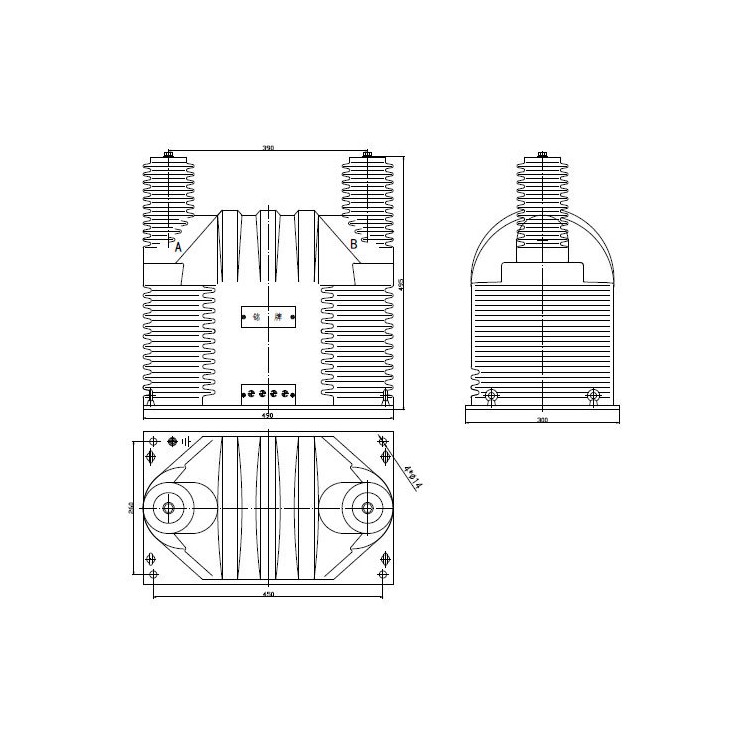

随箱标配资料产品合格证、出厂耐压 + 变比 + 精度检测报告、安装使用说明书、外形尺寸图纸、接线原理图，满足电力工程报验、国网验收资料要求。

运输防护要求运输全程竖直放置，禁止倒置、横放、堆叠重压；支持物流、专车整车运输，长途运输防颠簸破损。
