ZHLUGB系列涡街流量计是基于卡门涡街原理的一种流体振荡型流量检测仪表，其特点是压损小,量程宽,测量精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响；无可动机械零件，因此可靠性高,维护量小。涡街流量计采用压电应力式传感器,可靠性高,可在-40℃～+320℃的温度范围内工作。其电荷转换器有模拟标准信号,也有数字脉冲信号输出与流量积算仪、PLC、DCS等数字系统配套使用,是一种理想的流量仪表。涡街流量计广泛适用于石油化工、冶金、热力、纺织、造纸等行业对工业管道中的气体、液体、蒸汽等多种介质的流量进行计量和控制。技术参数：
型号: | ZHLUGB系列 |
测量介质 | 气体、液体、蒸汽 |
口径规格 | 法兰卡装式口径选择：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 |
法兰连接式口径选择：DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 | |
流量测量范围 | 正常测量流速范围：雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s |
正常测量流量范围：液体、气体流量测量范围见产品选型表 | |
流量比：1:6~1:30 正常1:10 | |
测量精度 | 1.0级（液体）；1.5级 |
被测介质温度 | 常温–40℃～80℃ 高温0℃～250℃ 最高温到320℃ |
输出信号 功能 | 脉冲电压输出信号（三线制） 高电平8～10V 低电平0.7～1.3V 传输距离＜100m |
电流信号输出：4~20mA(二线制)输出 传输距离＜1000m | |
带RS485/232通讯；选带HART协议 | |
仪表使用环境 | 温度：-25℃～+55℃ 湿度：5～90% RH50℃ |
传感器材质 | 不锈钢 |
电源 | DC24V或锂电池3.6V或者DC24V与锂电池双供电 |
隔爆等级 | ExdiiBT4~BT6；ExdiiCT4~CT6 |
防护等级 | IP65 |
涡街流量计产品选型：
型号 | 口径 | 流量范围m³/h | ||||||||
液体 | 气体 | 饱和蒸汽 | ||||||||
ZHLU-15 | DN15 | 0.4~4 | 5.0~12 | 5.0~12 | ||||||
ZHLU-20 | DN20 | 0.8~8 | 6~30 | 6~30 | ||||||
ZHLU-25 | DN25 | 1.2~10 | 10~50 | 10~50 | ||||||
ZHLU-32 | DN32 | 2.0~20 | 12~120 | 12~120 | ||||||
ZHLU-40 | DN40 | 3.0~30 | 20~200 | 20~200 | ||||||
ZHLU-50 | DN50 | 5~50 | 30~300 | 30~300 | ||||||
ZHLU-65 | DN65 | 8~80 | 50~500 | 50~500 | ||||||
ZHLU-80 | DN80 | 12~120 | 80~800 | 80~800 | ||||||
ZHLU-100 | DN100 | 20~200 | 120~1200 | 120~1200 | ||||||
ZHLU-125 | DN125 | 30~300 | 200~2000 | 200~2000 | ||||||
ZHLU-150 | DN150 | 40~400 | 300~3000 | 300~3000 | ||||||
ZHLU-200 | DN200 | 75~750 | 500~5000 | 500~5000 | ||||||
ZHLU-250 | DN250 | 110~1100 | 800~8000 | 800~8000 | ||||||
ZHLU-300 | DN300 | 160~1600 | 1100~11000 | 1100~11000 | ||||||
代号 | 功能1 | |||||||||
N | 无温压补偿 | |||||||||
Y | 有温压补偿 | |||||||||
代号 | 输出信号 | |||||||||
| F0 | 脉冲输出 | |||||||||
F1 | 4-20mA输出（二线制） | |||||||||
F2 | 4-20mA输出（三线制） | |||||||||
F3 | RS485通讯接口 | |||||||||
| H | 选配HART协议功能 | |||||||||
代号 | 被测介质 | |||||||||
J1 | 液体 | |||||||||
J2 | 气体 | |||||||||
J3 | 蒸汽 | |||||||||
代号 | 连接方式 | |||||||||
L1 | 法兰卡装式 | |||||||||
L2 | 法兰连接式 | |||||||||
| LW | 螺纹连接式（适合口径DN50内） | |||||||||
| WS | 卡盘连接式（适合口径DN65内，压力＜0.6MPa） | |||||||||
代号 | 功能2 | |||||||||
E1 | 1.0级（适用于液体） | |||||||||
E2 | 1.5级 | |||||||||
E3 | 2.5级（DN15；DN20） | |||||||||
T1 | 常温 | |||||||||
T2 | 高温 | |||||||||
T3 | 蒸汽 | |||||||||
P1 | 1.6MPa | |||||||||
P2 | 2.5MPa | |||||||||
P3 | 4.0MPa | |||||||||
D1 | 内部3.6V供电（不带输出） | |||||||||
D2 | DC24V供电 | |||||||||
B1 | 不锈钢（法兰材质） | |||||||||
B2 | 碳钢（法兰材质） | |||||||||
选型说明：1、单独内置电池供电不带输出信号
2、输出信号F0/F1可多选F3或者H
3、供电方式可选D1与D2双供电
涡街流量计产品分类
1、根据测量介质分：a、气体涡街流量计 b、液体涡街流量计 c、蒸汽涡街流量计
2、根据表头方式分：一体式涡街流量计与分体式涡街流量计

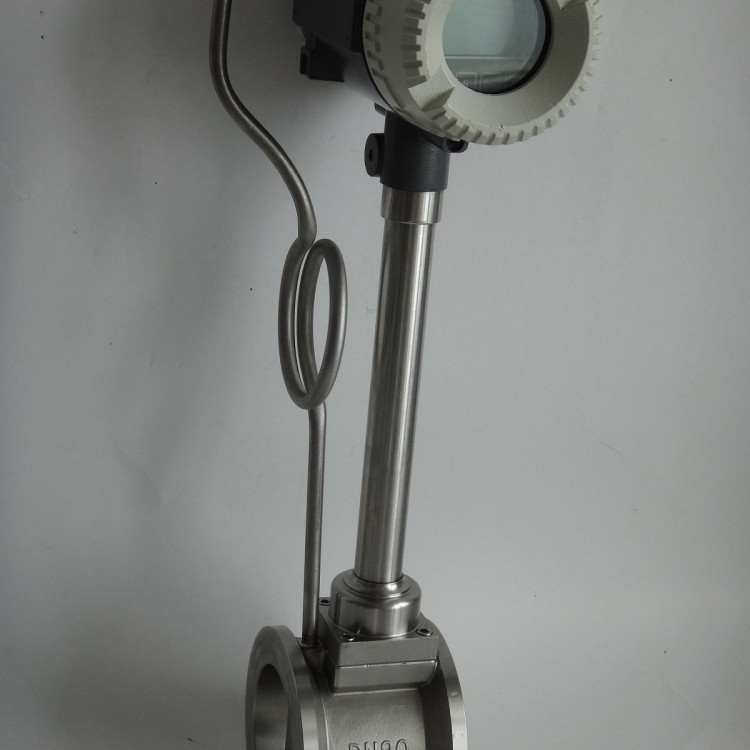

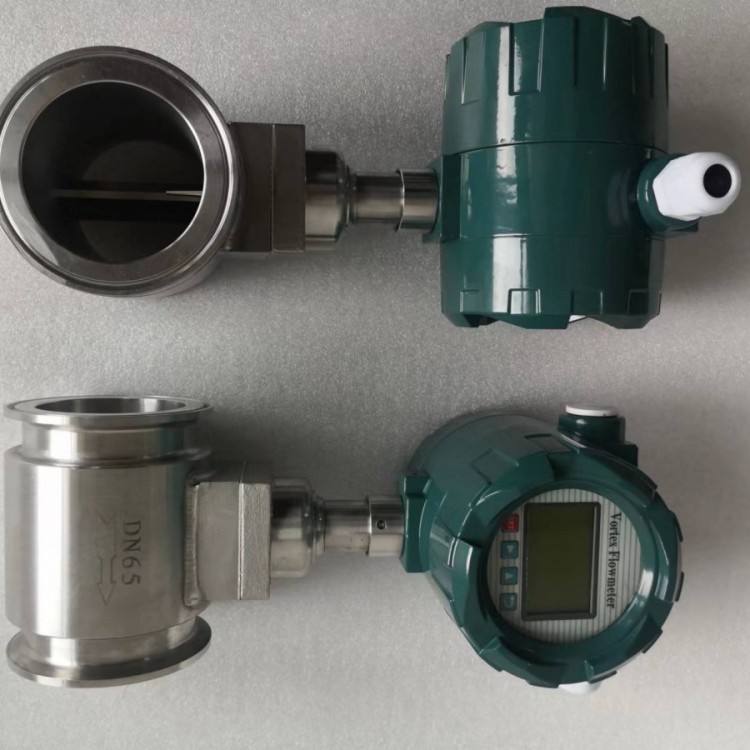

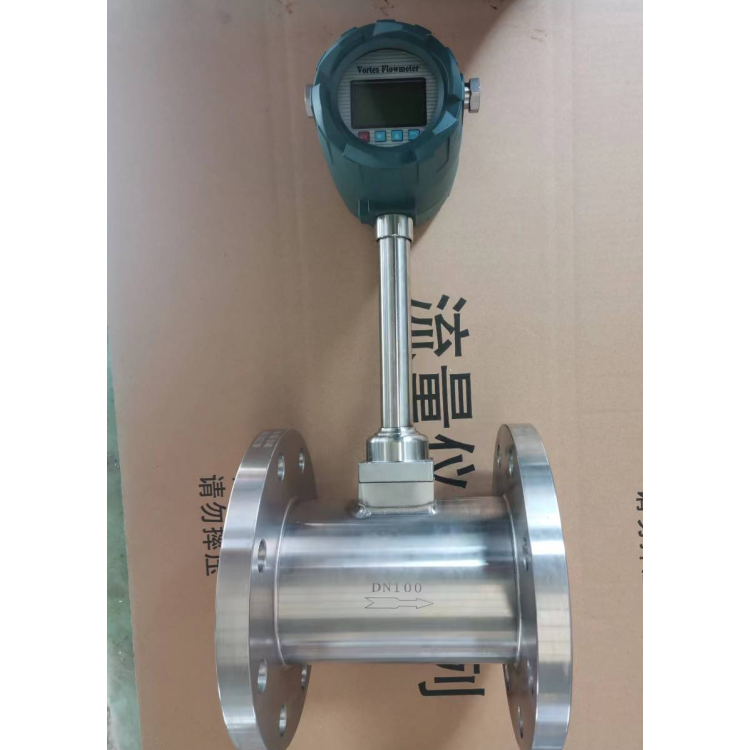

3、根据安装方式分：a、夹持式涡街流量计 b、管道法兰连接式涡街流量计 c、螺纹连接式涡街流量计 d、卫生型卡盘连接式涡街流量计 e、插入式涡街流量计
涡街流量计的安装设计
涡街流量计的正确安装是保障仪表正常运行的重要环节，若安装不当，轻则影响仪表的使用精度，重则会影响仪表的使用寿命，甚至会损坏仪表。
（一）安装环境要求：
1、尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。
2、避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。
3、避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。
4、涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。
5、仪表最好安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入表头放大器壳内导致电路板损坏。
6、仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。
