WSS系列双金属温度计 忠和测控

一、双金属温度计产品简介：

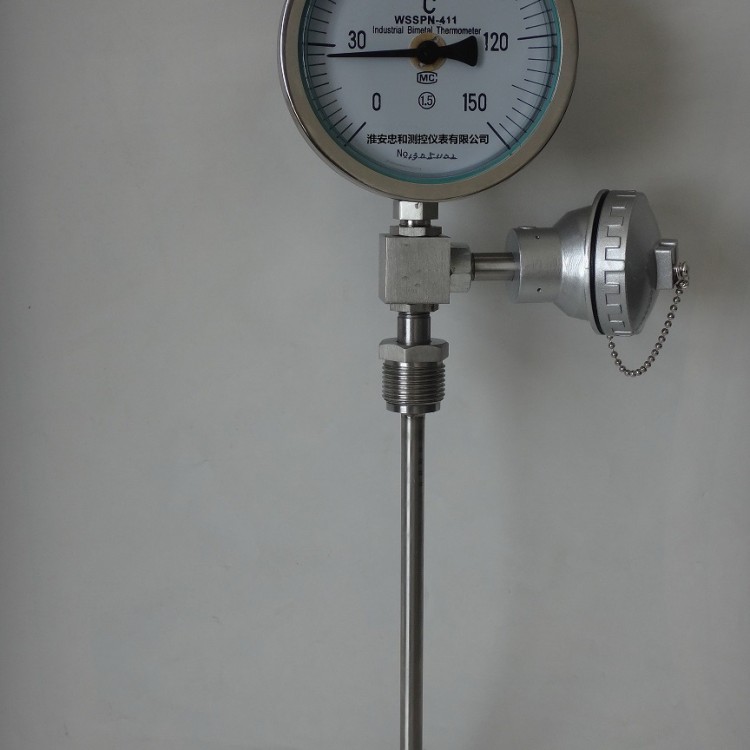

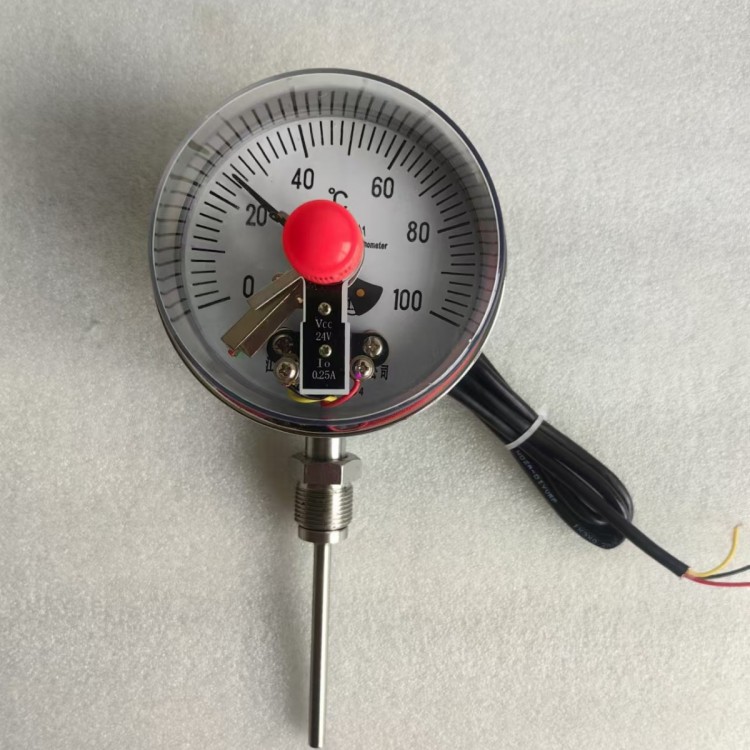

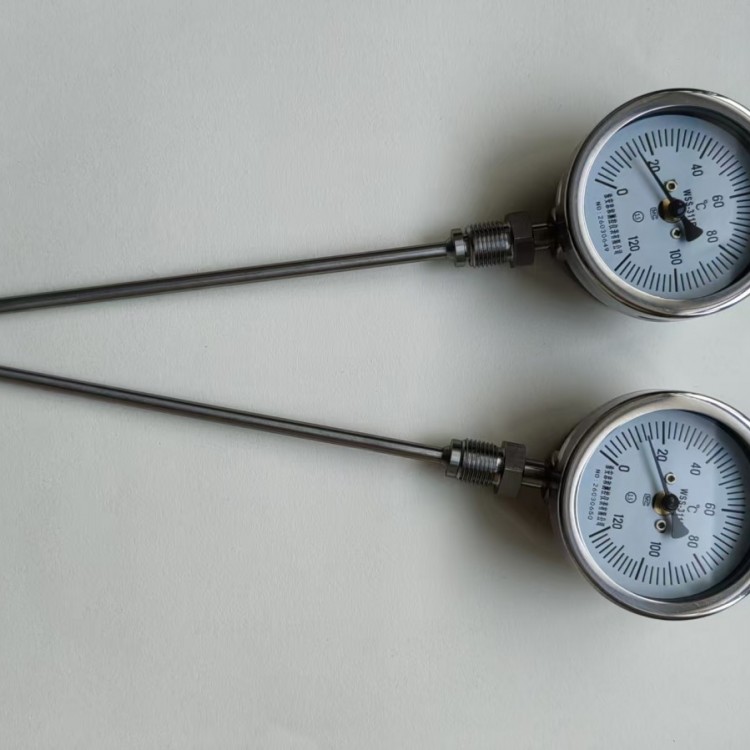

        WSS系列双金属温度计是一种测量中、低温度的现场检测指针式仪表，其检测温度范围在-80~500℃，主要用于直接测量各种生产过程中的液体、蒸汽和气体介质的温度。双金属温度计表盘形式有轴向、径向、135°角型和万向之分，每种可根据用户现场安装于观察位置选定。而双金属温度计可以根据现场使用环境和控制需要又可以做成电接点双金属温度计、耐震双金属温度计、远传双金属温度计和防爆电接点双金属温度计等系列产品，由于其具有安装维护方便、形式多样等特点被广泛应用于钢铁、冶金、石油、化工、环保、食品、水处理等需要对温度的测量和控制的场合。
二、双金属温度计工作原理：
        双金属温度计是由绕制成螺旋状的双金属感温元件构成。当双金属片受热膨胀时，由于双金属片主动层与被动层的膨胀系数不同而产生扭转，使热能转变为机械能，带动指针旋转，通过指针指示到仪表面板对应的刻度值，便读出所对应的温度值，实现显示被测介质温度的目的。
三、双金属温度计主要特点：
现场直接显示温度，直观方便；
结构坚固，耐震动，安全可靠，使用寿命长；
品种规格齐全，实现电接点控制，信号远传输出等各类功能，多种结构安装形式，可满足不同要求。
四、双金属温度计技术参数：
执行标准：JB/T8803-1998  GB3836-83
标度盘公称直径：60，100，150
温度范围：-80~40℃；-40~80℃；0~50 0~60℃ 0~80℃ 0~100℃ 0~120℃ ...0~600℃内各量程段；负温~正温订制
精度等级：表盘精度：（1.0），1.5，2.5（表盘60） 输出精度：PT100 A级；4~20mA 0.5级 0.2级
表盘分格值：1℃   2℃   5℃  10℃
热响应时间：杆直径＜10mm 热响应≤40S
环境温度：-20~60℃
相对湿度：＜85%
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：双金属温度计回差应不大于基本误差限的绝对值
重复性：双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2
温度范围的选择：双金属温度计作为指针式温度计，其最大量程范围的选择应该为正常工作温度的1.5~2倍 ，最小量程范围应该是最大与最小值之和大于50℃
双金属温度计的连接方式：可动外螺纹  可动内螺纹 固定外螺纹 固定内螺纹 活动卡套螺纹 固定法兰 活动卡套 卡箍式等
双金属温度计的材质：1、表壳材质：铝合金铁壳 全不锈钢
                                    2、传感器材质：不锈钢304 316 304衬四氟 钛等
双金属温度计测量端形式

五、双金属温度计选型：
1、双金属温度计选型型谱

备注：

选型须知：请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度、功能要求。选型举例：双金属温度计，测量乙醇，表盘直径Φ100，万向型 测温范围0～100℃，1.5级，可动外螺纹M27×2，杆长度150mm 管道有震动带耐震功能 带远传信号4~20mA输出  WSSNB-481B/0～100℃/L150/M27×2/1.5级
2、选择双金属温度计需要知道以下参数：

1）双金属温度计的表盘直径是多少？

2）表盘与测温杆的位置关系：是径向、轴向还是万向的？

3）双金属温度计要求的测温范围是多少？

4）双金属温度计的连接方式是什么？尺寸是多少？

5）双金属温度计测温杆长度是多少？

6）双金属温度计的测温杆直径要求是多少？一般是10mm 8mm 6mm（常规是10mm）

7）双金属温度计的材质要求（包含表壳材质、测温杆材质、连接螺纹材质）

8）双金属温度计的功能要求（是否需要耐震型、电接点控制开关型、远传信号型等等）
