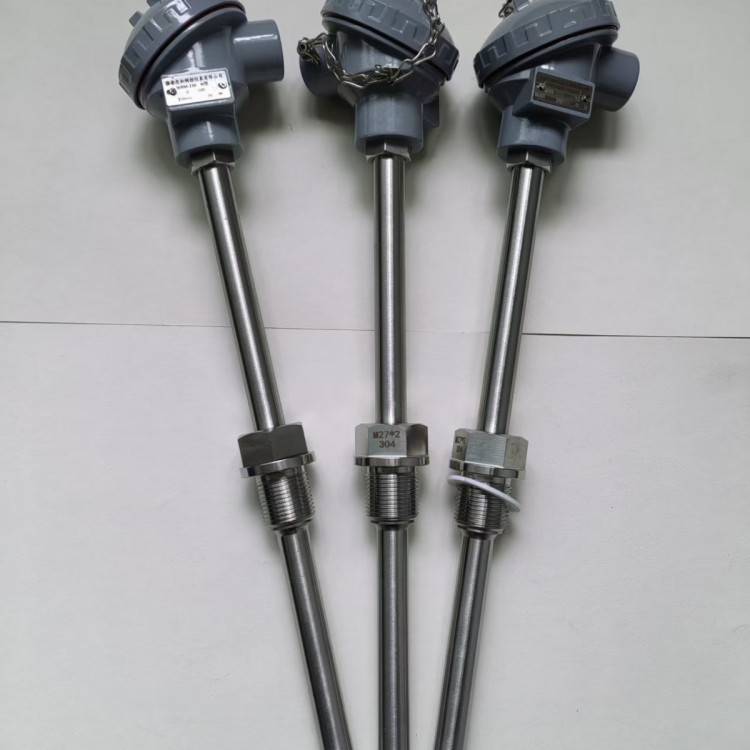

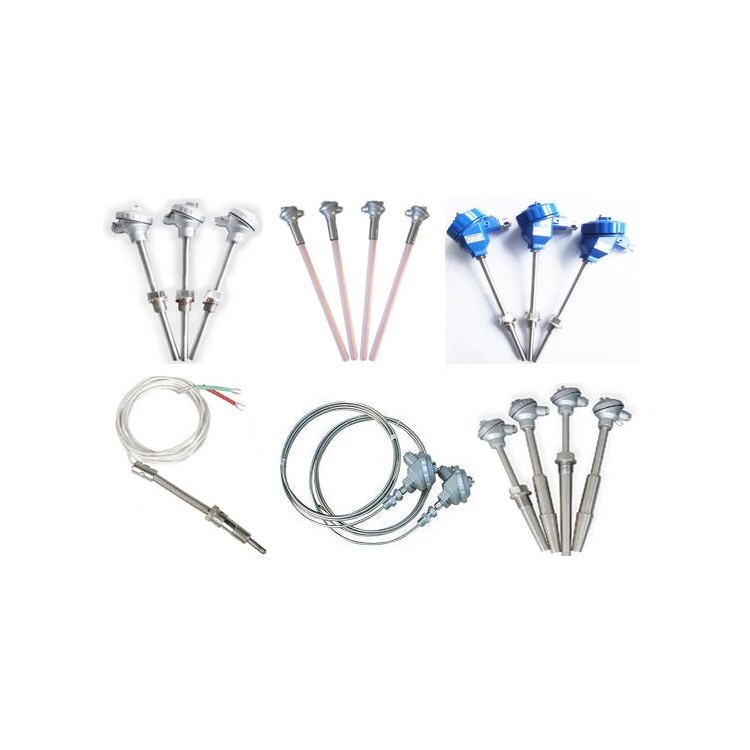

工业用热电偶一般都是装配式热电偶,热电偶作为一种温度传感器通常和显示仪表，记录仪表和电子调节器配套使用来测量、显示、控制工艺系统的温度参数。热电偶可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。热电偶符合IEC国际标准分度号的铂铑30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶标准。
热电偶通常由感温元件、安装固定装置、保护套管和接线盒等主要部件组成。装配式热电偶配上温度变送器模块等变送单元组成带电流信号输出的温度变送器产品，通常被广泛应用于工业自动化控制系统。

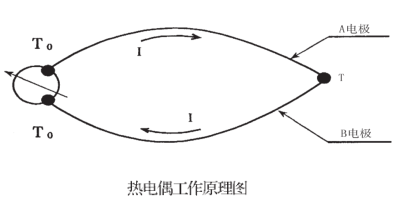

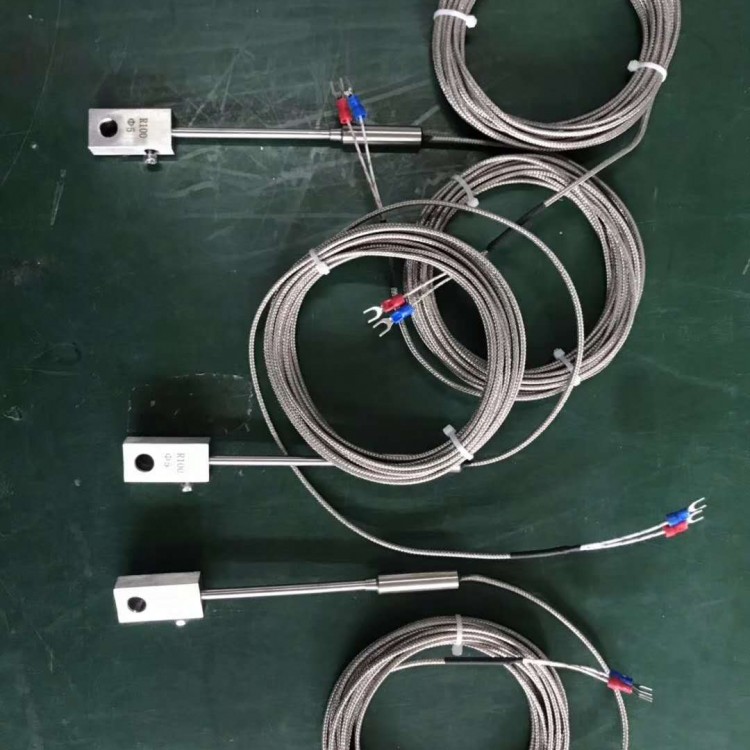

热电偶的测温原理：
热电偶的测温原理是两种不同成分的均质导体（热电极）组成闭合回路，当两端存在温差时，就会在回路中产生热电流，即两热电极之间存在电势差，当接上显示仪表时，仪表上就指示出热电偶产生的热电势所对应的温度值。热电偶的热电势将随着测量端温度升高而增加，热电势的大小只与热电偶导体材质及两端温差有关，与热电极的长度、直径无关。
热电偶测量范围及允许误差范围
| 型号 | 分度号 | 允差等级 | |||
| Ⅰ级 | Ⅱ级 | ||||
| 允差值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
| WRN | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRM | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRE | E | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~800 | ±0.004（t） | 333~900 | ||
| WRF | J | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~750 | ±0.004（t） | 333~750 | ||
| WRC | T | ±0.5℃ | -40~+125 | ±1℃ | -40~+133 |
| ±0.004（t） | 125~350 | ±0.0075（t） | 133~350 | ||
| WRP | S | ±2.5℃ | 0~+600 | ||
| ±0.0025（t） | 600~1300 | ||||
| WRQ | R | ±2.5℃ | 0~+600 | ||
| ±0.0025（t） | 600~1300 | ||||
| WRR | B | ±2.5℃ | 0~+600 | ||
| ±0.0025（t） | 600~1600 | ||||
注：t为感温元件实测温度值（℃）
热电偶时间常数
热惰性级别 | 时间常数（秒） | 热惰性级别 | 时间常数（秒） |
| Ⅰ | 90－180 | Ⅲ | 10－30 |
| Ⅱ | 30－90 | Ⅳ | ＜10
|
热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
| 规定的长时间使用温度（℃） | 试验温度（℃） | 绝缘电阻值（Ω） |
≥600 | 600 | 72000 |
≥ 800 | 800 | 25000 |
≥1000 | 1000 | 5000 |
热电偶产品选型
1 2 3 4 5 6 7 8
WR□□-□□□-□/□-□
| WR□ | 热电偶 标准型 | |||||||
1 | 标记 | 热电偶类别 | 分度号 | |||||
| N | 镍铬-镍硅 | K | ||||||
| M | 镍铬硅-镍硅 | N | ||||||
| E | 镍铬-铜镍 | E | ||||||
| F | 铁-铜镍 | J | ||||||
| C | 铜-铜镍 | T | ||||||
| P | 铂铑10-铂 | S | ||||||
| Q | 铂铑13-铂 | R | ||||||
| R | 铂铑30-铂铑6 | B | ||||||
| W | 钨铼3-钨铼25 | WRe3/25 | ||||||
2 | 标记 | 热电偶对数 | ||||||
| 1 | 单支式（可不标记） | |||||||
| 2 | 双支式 | |||||||
3 | 标记 | 安装固定装置 | ||||||
| 1 | 无固定装置 | |||||||
| 2 | 固定螺纹 | |||||||
| 3 | 活动法兰 | |||||||
| 4 | 固定法兰 | |||||||
| 5 | 活络管接头式 | |||||||
| 6 | 固定螺纹锥形式 | |||||||
| 7 | 直行管接头式 | |||||||
| 8 | 固定螺纹管接头式 | |||||||
| 9 | 活动螺纹管接头式 | |||||||
4 | 标记 | 接线盒形式 | ||||||
| 2 | 防溅式 | |||||||
| 3 | 防水式 | |||||||
| 4 | 隔爆式 | |||||||
5 | 标记 | 保护管直径（mm） | ||||||
| 0 | Ф16 | |||||||
| 1 | Ф12（S/R/B型热电偶为Ф25双层管） | |||||||
| 2 | Ф16（高铝管，限用于K、N型热电偶） | |||||||
| 3 | Ф25（高铝管，限用于K、N型热电偶） | |||||||
| 特殊说明（直径标明Ф尺寸） | ||||||||
| 6 | 总长L/ | mm | ||||||
| 7 | 插入长度l | mm | ||||||
8 | 标记 | 隔爆等级 | ||||||
| BT4 | ExdIIBT4 | |||||||
| CT4 | ExdIICT4
| |||||||
热电偶选型须知：
1、测量的介质名称，腐蚀性，温度，压力等；
2、测量元件的分度号：K型、E型、T型、S型等；
3、测量元件是数量（是单支还是双支）
4、安装在管道或者槽罐等容器设备上的插深长度；
5、传感器的直径；
6、与管道或者容器设备的连接方式及尺寸；
7、接线方式是采用接线盒接线还是引线引出式等方式；
8、输出信号要求是热电偶mv信号还是电流信号等信号要求；
热电偶常规分度号型号一览：
1、分度号K型：
WRN-130 WRN-131 WRN-230 WRN-231 WRN-240 WRN-241 WRN-330 WRN-331 WRN-430 WRN-431 WRN-440 WRN-441 WRN-630 WRN-631;
WRN2-130 WRN2-131 WRN2-230 WRN2-231 WRN2-240 WRN2-241 WRN2-330 WRN2-331 WRN2-430 WRN2-431 WRN2-440 WRN2-441 WRN2-630 WRN2-631;
WRNK-130 WRNK-131 WRNK-230 WRNK-231 WRNK-240 WRNK-241 WRNK-330 WRNK-331 WRNK-430 WRNK-431 WRNK-440 WRNK-441 WRNK-630 WRNK-631;
WRNK2-130 WRNK2-131 WRNK2-230 WRNK2-231 WRNK2-240 WRNK2-241 WRNK2-330 WRNK2-331 WRNK2-430 WRNK2-431 WRNK2-440 WRNK2-441 WRNK2-630 WRNK2-631;
2、分度号N型：
WRM-130 WRM-131 WRM-230 WRM-231 WRM-240 WRM-241 WRM-330 WRM-331 WRM-430 WRM-431 WRM-440 WRM-441 WRM-630 WRM-631;
WRM2-130 WRM2-131 WRM2-230 WRM2-231 WRM2-240 WRM2-241 WRM2-330 WRM2-331 WRM2-430 WRM2-431 WRM2-440 WRM2-441 WRM2-630 WRM2-631;
WRMK-130 WRMK-131 WRMK-230 WRMK-231 WRMK-240 WRMK-241 WRMK-330 WRMK-331 WRMK-430 WRMK-431 WRMK-440 WRMK-441 WRMK-630 WRMK-631;
WRMK2-130 WRMK2-131 WRMK2-230 WRMK2-231 WRMK2-240 WRMK2-241 WRMK2-330 WRMK2-331 WRMK2-430 WRMK2-431 WRMK2-440 WRMK2-441 WRMK2-630 WRMK2-631;
3、分度号E型：
WRE-130 WRE-131 WRE-230 WRE-231 WRE-240 WRE-241 WRE-330 WRE-331 WRE-430 WRE-431 WRE-440 WRE-441 WRE-630 WRE-631;
WRE2-130 WRE2-131 WRE2-230 WRE2-231 WRE2-240 WRE2-241 WRE2-330 WRE2-331 WRE2-430 WRE2-431 WRE2-440 WRE2-441 WRE2-630 WRE2-631;
WREK-130 WREK-131 WREK-230 WREK-231 WREK-240 WREK-241 WREK-330 WREK-331 WREK-430 WREK-431 WREK-440 WREK-441 WREK-630 WREK-631;
WREK2-130 WREK2-131 WREK2-230 WREK2-231 WREK2-240 WREK2-241 WREK2-330 WREK2-331 WREK2-430 WREK2-431 WREK2-440 WREK2-441 WREK2-630 WREK2-631;
4、分度号S型：
WRP-130 WRP-131 WRP-230 WRP-231 WRP-240 WRP-241 WRP-330 WRP-331 WRP-430 WRP-431 WRP-440 WRP-441 ;
WRP2-130 WRP2-131 WRP2-230 WRP2-231 WRP2-240 WRP2-241 WRP2-330 WRP2-331 WRP2-430 WRP2-431 WRP2-440 WRP2-441 ;
5、分度号B型：
WRR-130 WRR-131 WRR-230 WRR-231 WRR-240 WRR-241 WRR-330 WRR-331 WRR-430 WRR-431 WRR-440 WRR-441 ;
WRR2-130 WRR2-131 WRR2-230 WRR2-231 WRR2-240 WRR2-241 WRR2-330 WRR2-331 WRR2-430 WRR2-431 WRR2-440 WRR2-441 ;
