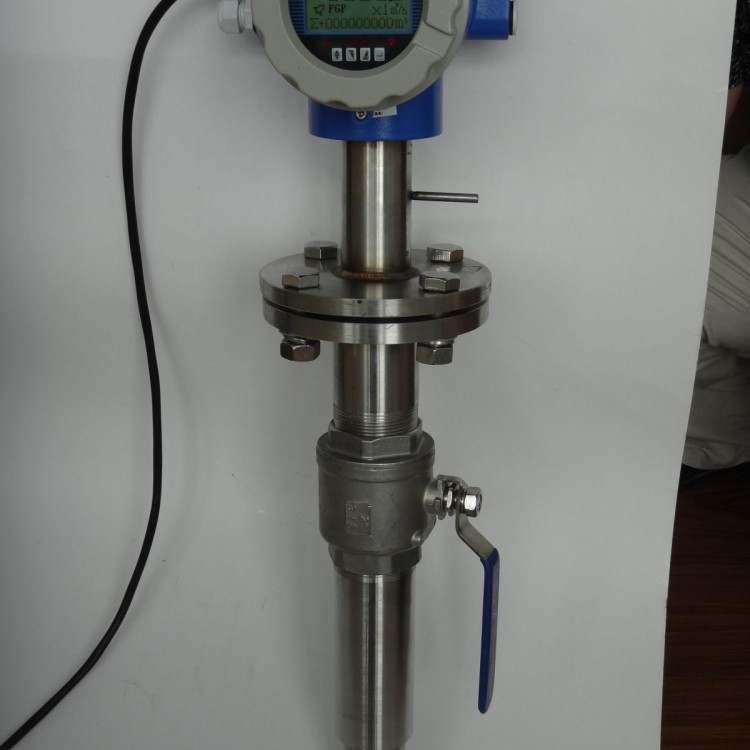

ZHLD型电磁流量计的测量原理是依据“法拉第电磁感应定律”来实现对流体的体积流量进行测量的，其主要由流量传感器（测量管、电极、励磁线圈、磁轭壳体）与流量转换器两部分组成。电磁流量计主要用于测量封闭管道中的介质具有大于5μs/cm电导率以及满管状态下的导电液体或浆液的体积流量（包括对酸、碱、盐等强腐蚀性的液体的体积流量的测量），为适应于不同的工作环境与工作领域，电磁流量计按安装要求分：管道式电磁流量计与插入式电磁流量计两种；按照现场环境与显示要求又分为：一体式电磁流量计与分体式电磁流量计两种。由于电磁流量计具有测量精度高、可靠性好与使用寿命长等特点而被广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理及水利建设等领域。
电磁流量计产品特点：
1、可编程频率低频矩形波励磁，提高了流量测量的稳定性，功率损耗低；
2、采用16位嵌入式微处理器，运算速度快，精度高；
3、全数字量处理，抗干扰能力强，测量可靠；
4、EMI开关电源，适用电源电压变化范围大，抗EMC性能好；
5、转换器中英文切换菜单，全英文或者全汉字菜单操作，使用方便，操作简单，易学易懂；
6、高清晰度背光LCD显示；
7、具有双向流量测量、双向总量累计功能，电流、频率具备双向输出功能；
8、内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量；
9、具有RS485或RS232数字通讯信号输出,可带HART协议功能；
10、具有电导率测量功能，可判别传感器是否空管；
11、转换器具有恒流励磁电流范围大，可与不同公司、不同类型的电磁流量传感器配套使用；
12、具有自检与自诊断功能；
13、采用SMD器件和表面安装（SMT）技术，电路可靠性高；
14、仪表内部设计有不掉电时钟，可记录16次掉电时间；
15、电磁流量计测量管内无阻流部件，压力损失为零，不易堵塞；
16、电磁流量计仪表配置多种输出信号功能，可与计算机。单元组合仪表配套，可完成打印、通讯和联网要求；
17、电磁流量计双排显示瞬时流量与累积流量，并能显示工作状态、参数、计量单位等；
ZHLD系列电磁流量计流量范围的选型要求：
◆量程范围确认
一般工业用电磁流量计被测介质流速以2～4m/s为宜，在保证流速在0.5m/s以上的情况下精度可达到0.5％（DN15~DN300,DN300以上通常1.0级），在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=π (D/2)²V×3600
Q:流量（m³/h） D:管道内径（mm） V：流速（m/s）
电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50％为宜。
◆ZHLD系列电磁流量计参考流量范围（精度0.5级 1.0级）
| 口径mm | 流量范围m³/h | 口径mm | 流量范围m³/h |
| φ6 | 0.1~1 | φ350 | 200～3000 |
| φ10 | 0.16~2.5 | φ400 | 250～4000 |
| φ15 | 0.4~6 | φ500 | 400～6000 |
| φ20 | 0.6～12 | φ600 | 600～10000 |
| φ25 | 1.0～16 | φ700 | 800～12000 |
| φ32 | 1.6~25 | φ800 | 1000～16000 |
| φ40 | 2.5～40 | φ900 | 1200～20000 |
| φ50 | 4.0～60 | φ1000 | 1600～25000 |
| φ65 | 6.0～120 | φ1200 | 2500～30000 |
| φ80 | 10～160 | φ1400 | 3000～50000 |
| φ100 | 16～250 | φ1600 | 3000～60000 |
| φ125 | 25~400 | φ1800 | 5000～60000 |
| φ150 | 40～600 | φ2000 | 6000～100000 |
| φ200 | 60～1000 | φ2200 | 1367.78～136778.4 |
| φ250 | 100～1600 | φ2400 | 1627.78～162777.6 |
| φ300 | 160～2500 | φ2600 | 1910.38～191037.6 |
六、ZHLD系列电磁流量计选型谱
| 型号 | 口径 | 电磁流量计 | ||||||||
| ZHLD | 6~2600 | |||||||||
| 代号 | 安装形式 | |||||||||

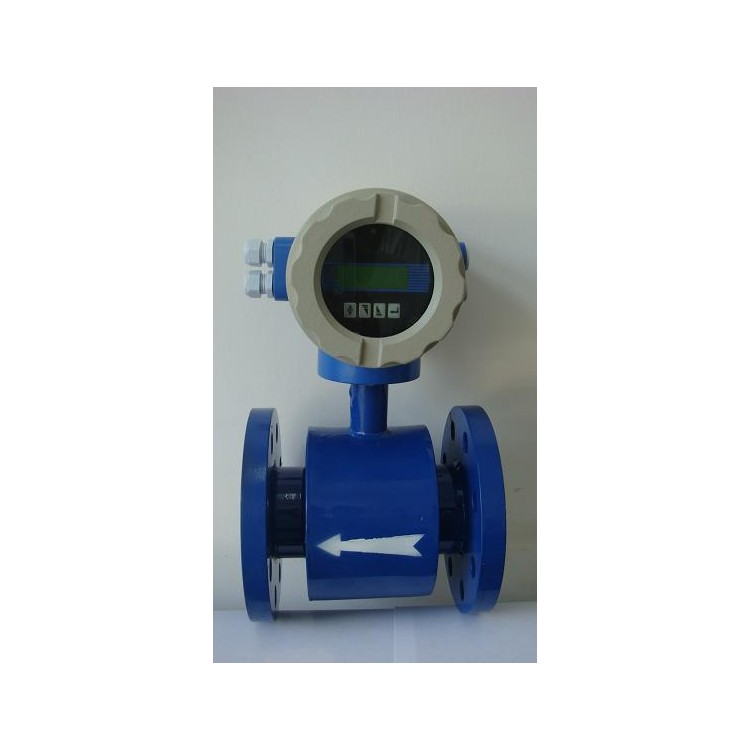

| Y | 一体式 | |||||||||

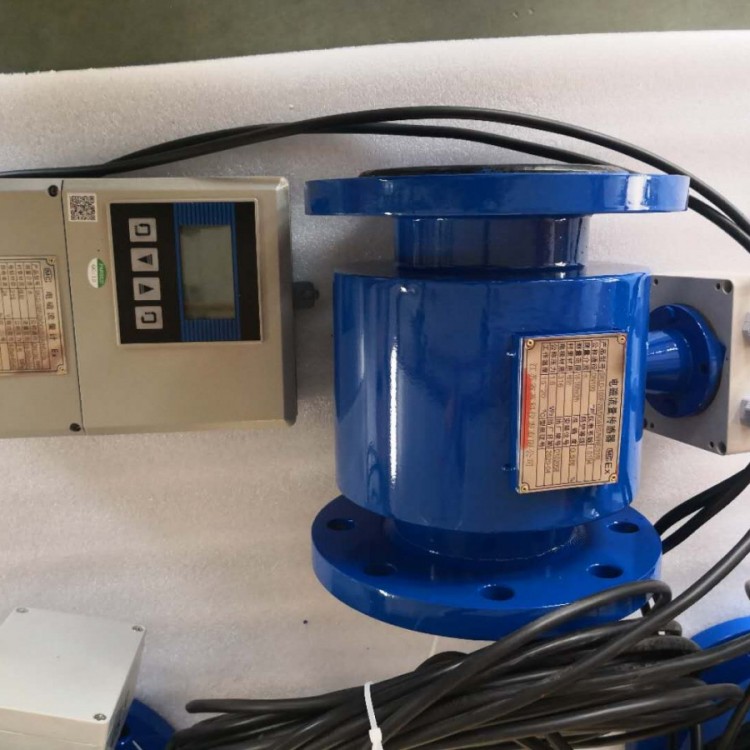

| F | 分体式 | |||||||||
| 代号 | 转换显示器形式 | |||||||||
| ZA | 圆形（一体式） | |||||||||
| ZB | 方形（仅适用于分体式） | |||||||||
| 代号 | 供电形式 | |||||||||
| AC | （交流）220V AC 50Hz(90~245V AC 50Hz) | |||||||||
| DC | （直流）24V DC (20~36V DC) | |||||||||
| LD | 锂电池供电（不带信号输出） | |||||||||
| 代号 | 输出信号(可多选) | |||||||||
| I | 4~20mA | |||||||||
| F | 频率1KHz | |||||||||
| Rs | 串行通讯（RS485） | |||||||||
| H | HART协议 | |||||||||
| C | 控制输出 | |||||||||
| 代号 | 防爆要求 | |||||||||
| N | 无防爆 | |||||||||
| EX | 防爆 | |||||||||
| 代号 | 介质温度 | |||||||||
| T1 | ≤65℃ | |||||||||
| T2 | ≤120℃ | |||||||||
| T3 | ≤180℃(仅适用于分体式） | |||||||||
| 代号 | 内衬材质 | |||||||||
| NE | （≤65℃） | |||||||||
| PVC | （≤70℃） | |||||||||
| PU | 聚氨酯 耐磨(≤80℃) | |||||||||
| PTFE | （≤180℃） | |||||||||
| PFA | ||||||||||
| 代号 | 电极材质 | |||||||||
| 316L | 不锈钢 | |||||||||
| HC | 哈氏合金C | |||||||||
| Ti | 钛 | |||||||||
| Ta | 钽 | |||||||||
| Pt | 铂 | |||||||||
| WC | 碳化钨 | |||||||||
七、选择电磁流量计需要提供的现场技术参数及条件：
1、管道的尺寸及材质
2、测量的介质名称及物理特性
3、正常工作温度、最高工作温度
4、正常工作压力、最高工作压力
5、流体的正常流速、最高最低流速
6、仪表供电方式及信号输出要求
7、现场工况环境是否需要隔爆
8、传感器的防护等级要求
9、现场是否有可以满足电磁流量计安装的前后直管段位置
