UQK系列浮球液位控制器

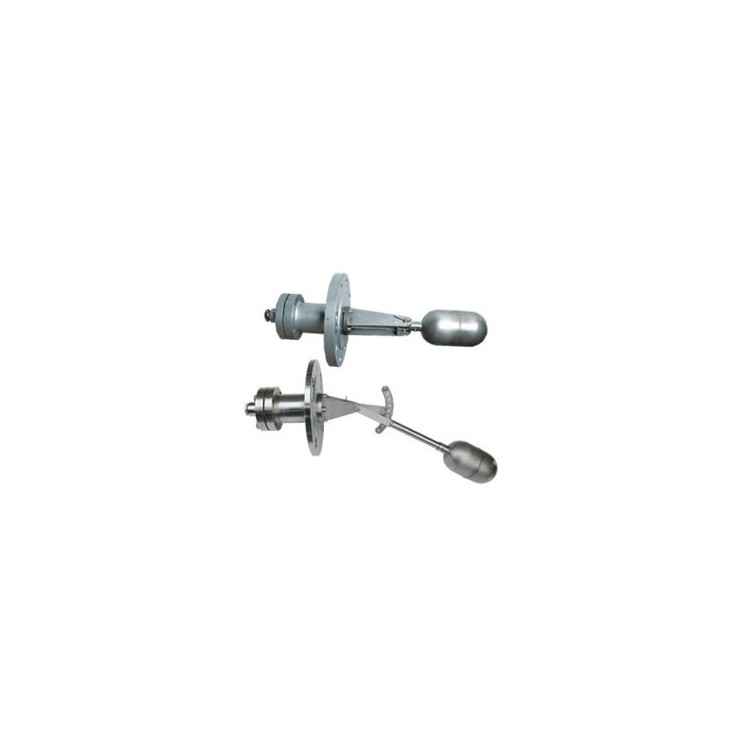

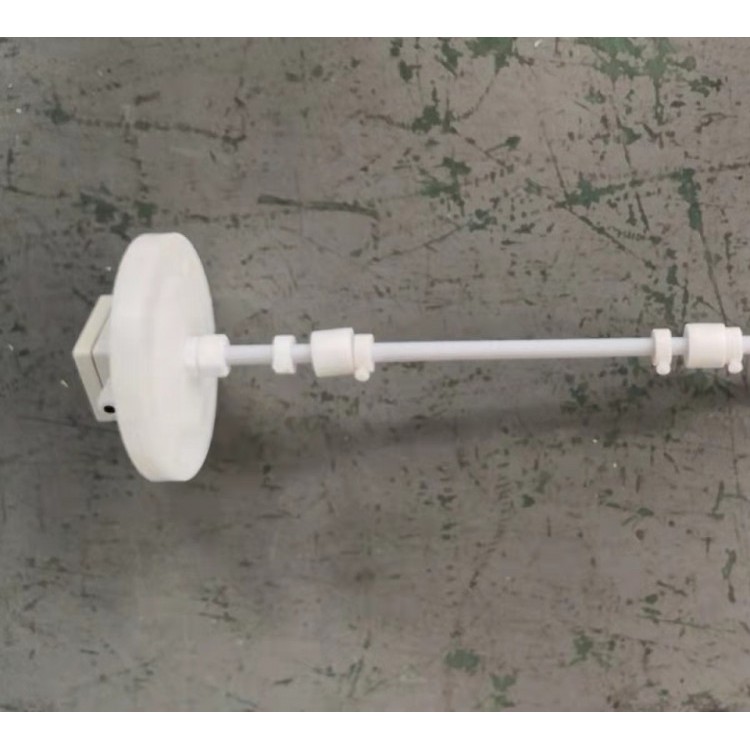

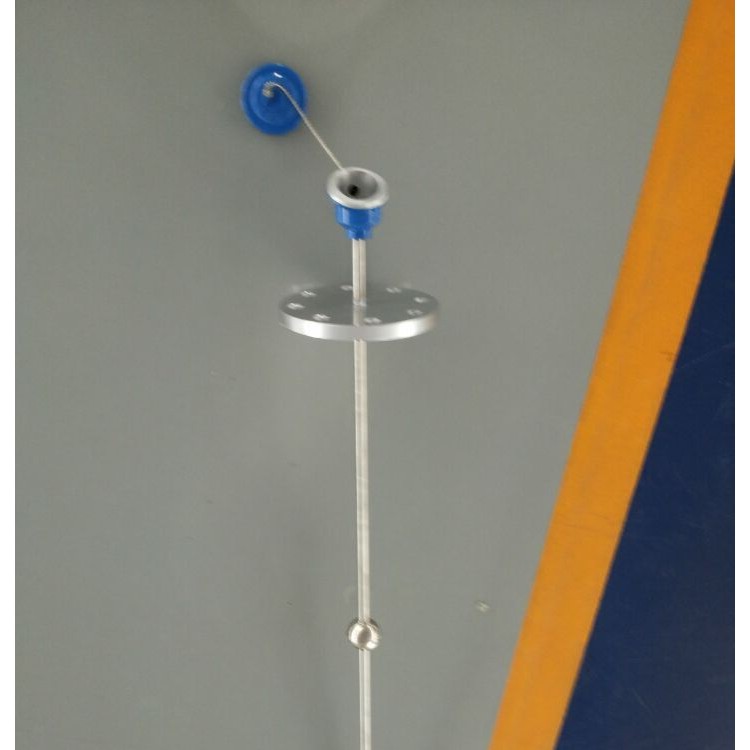

ZHUQK-91浮球液位控制器主要有浮球、导杆、连接法兰、干簧管、接线盒几部分组成，其输出开关量信号与电器执行部分开关连接用于报警或者控制，浮球液位控制器主要适用于工业生产过程中敞开容器或者密闭承压容器内的液位高度的控制。
二、浮球液位控制器工作原理
　　浮球液位控制器是利用一个磁浮球或者多个磁浮球发出多点开关信号的液位控制器。在导杆内的不同高度安装有干簧管，当磁浮球随液位变化而上下浮动时，浮球内的磁钢使导杆内相应位置的干簧管吸合或断开，发出开关信号。
三、浮球液位控制器技术参数
测量范围：杆式：0~300~6000mm
精度：±10mm
介质温度：＜120℃
工作压力：＜2.5MPa
开关点位：2点、4点或者订制
浮球数量：1个；2个；3个；4个等
触点容量：AC220V；DC24V
安装法兰：DN50；DN65；DN80；DN100  PN0.6 PN1.0 HG20593-97或者按用户要求订制
隔爆等级：EXdiiBT4  EXdiiCT4
四、浮球液位控制器产品选型

注：1、控制点位距离要求一般是法兰以下的点位距离，主要是考虑用户现场安装与我们浮球液位控制器配套的安装接管距离以及控制的点位距离罐顶的位置需要确定好才可以生产调试。
        2、浮球液位控制器的法兰连接尺寸可以订制其它尺寸（要根据介质的密度配套的浮球大小来确定）。
        3、浮球数量取决于控制方式：上下限报警开关与上下限报警是否需要相持要求不同，一般需要文字说明现场控制要求。

ZHUQK-91浮球液位控制器主要有浮球、导杆、连接法兰、干簧管、接线盒几部分组成，其输出开关量信号与电器执行部分开关连接用于报警或者控制，浮球液位控制器主要适用于工业生产过程中敞开容器或者密闭承压容器内的液位高度的控制。 二、浮球液位控制器工作原理 　　浮球液位控制器是利用一个磁浮球或者多个磁浮球发出多点开关信号的液位控制器。在导杆内的不同高度安装有干簧管，当磁浮球随液位变化而上下浮动时，浮球内的磁钢使导杆内相应位置的干簧管吸合或断开，发出开关信号。 三、浮球液位控制器技术参数 测量范围：杆式：0~300~6000mm 精度：±10mm 介质温度：＜120℃ 工作压力：＜2.5MPa 开关点位：2点、4点或者订制 浮球数量：1个；2个；3个；4个等 触点容量：AC220V；DC24V 安装法兰：DN50；DN65；DN80；DN100  PN0.6 PN1.0 HG20593-97或者按用户要求订制 隔爆等级：EXdiiBT4  EXdiiCT4 四、浮球液位控制器产品选型 型　　号 代　　码 说　　明 ZHUQK-91 -□ -□ -□ -□ -□ -□ -□ 浮球液位控制器 浮球控制器 量程               量程为法兰以下的杆长度尺寸（＜6000mm） 介质密度   kg/m3           ＞0.7 用户需要提供介质及密度 安装方式   -0         支架安装 -1         法兰DN80 PN0.6 -2         法兰DN100 PN0.6 -T         客户指定 材质   1       304 2       316 3       PP 4       不锈钢衬四氟 控制点位距离   L1     第一控制点位（距离法兰面以下的控制点位置） Ln     n为第n个点位的距离 触点容量   DC   DC24V AC   AC220V 浮球数量 -N 1个球为N1，2个球为N2...... 注：1、控制点位距离要求一般是法兰以下的点位距离，主要是考虑用户现场安装与我们浮球液位控制器配套的安装接管距离以及控制的点位距离罐顶的位置需要确定好才可以生产调试。         2、浮球液位控制器的法兰连接尺寸可以订制其它尺寸（要根据介质的密度配套的浮球大小来确定）。         3、浮球数量取决于控制方式：上下限报警开关与上下限报警是否需要相持要求不同，一般需要文字说明现场控制要求。ZHUQK-91浮球液位控制器主要有浮球、导杆、连接法兰、干簧管、接线盒几部分组成，其输出开关量信号与电器执行部分开关连接用于报警或者控制，浮球液位控制器主要适用于工业生产过程中敞开容器或者密闭承压容器内的液位高度的控制。 二、浮球液位控制器工作原理 　　浮球液位控制器是利用一个磁浮球或者多个磁浮球发出多点开关信号的液位控制器。在导杆内的不同高度安装有干簧管，当磁浮球随液位变化而上下浮动时，浮球内的磁钢使导杆内相应位置的干簧管吸合或断开，发出开关信号。 三、浮球液位控制器技术参数 测量范围：杆式：0~300~6000mm 精度：±10mm 介质温度：＜120℃ 工作压力：＜2.5MPa 开关点位：2点、4点或者订制 浮球数量：1个；2个；3个；4个等 触点容量：AC220V；DC24V 安装法兰：DN50；DN65；DN80；DN100  PN0.6 PN1.0 HG20593-97或者按用户要求订制 隔爆等级：EXdiiBT4  EXdiiCT4 四、浮球液位控制器产品选型 型　　号 代　　码 说　　明 ZHUQK-91 -□ -□ -□ -□ -□ -□ -□ 浮球液位控制器 浮球控制器 量程               量程为法兰以下的杆长度尺寸（＜6000mm） 介质密度   kg/m3           ＞0.7 用户需要提供介质及密度 安装方式   -0         支架安装 -1         法兰DN80 PN0.6 -2         法兰DN100 PN0.6 -T         客户指定 材质   1       304 2       316 3       PP 4       不锈钢衬四氟 控制点位距离   L1     第一控制点位（距离法兰面以下的控制点位置） Ln     n为第n个点位的距离 触点容量   DC   DC24V AC   AC220V 浮球数量 -N 1个球为N1，2个球为N2...... 注：1、控制点位距离要求一般是法兰以下的点位距离，主要是考虑用户现场安装与我们浮球液位控制器配套的安装接管距离以及控制的点位距离罐顶的位置需要确定好才可以生产调试。         2、浮球液位控制器的法兰连接尺寸可以订制其它尺寸（要根据介质的密度配套的浮球大小来确定）。         3、浮球数量取决于控制方式：上下限报警开关与上下限报警是否需要相持要求不同，一般需要文字说明现场控制要求。
