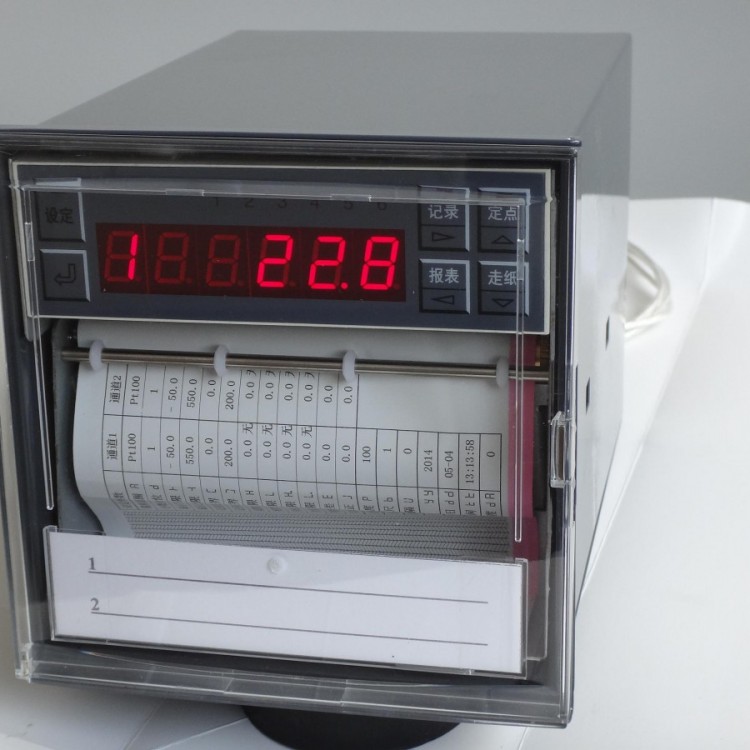

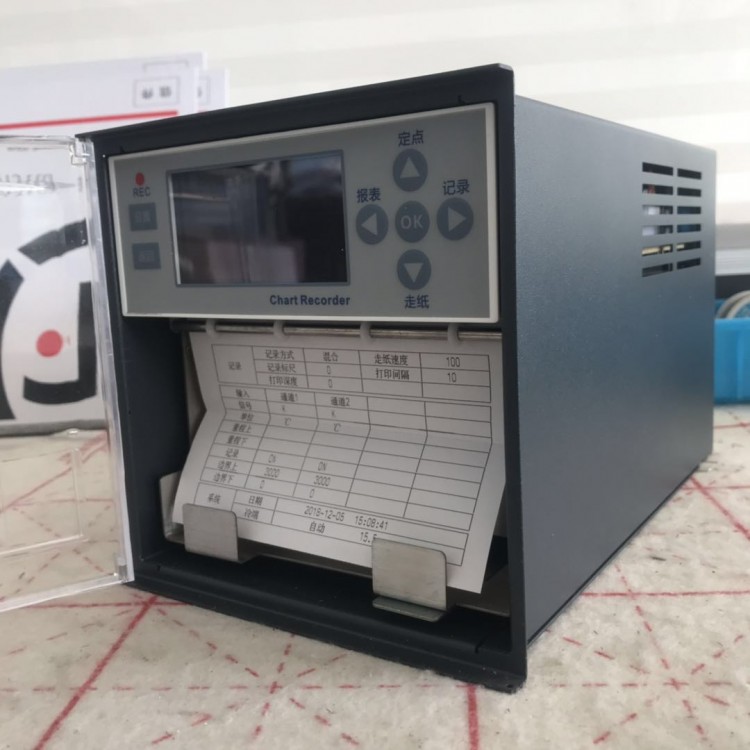

ZHR1000系列有纸记录仪

ZHR-1000型有纸记录仪以热敏打印记录方式和微处理器控制技术，实现了记录清晰、精度高、可靠性好、多功能且便于操作。有纸记录仪可连续记录和数字打印，是工业控制系统中对现场的测量参数进行记录、保存以及分析工艺数据的理想记录仪表。
 ZHR-1000型有纸记录仪的每个通道均可直接选择接收多种热电偶、热电阻、电压和电流信号，并可对被测信号进行数字显示及进行趋势记录和数字记录，能在本身打印的100mm宽的纸格上同时记录刻度值、时间及每一个信号的曲线，并将通道号印在各通道的轨迹旁。有纸记录仪可通过键盘设定测量信号种类、小数点位置、显示范围、记录边界、报警值、回差、系统误差的校正、记录标尺、数据打印间隔、走纸速度、打印深度及时间等参数，并对所设参数加以保护。有纸记录仪被广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。
有纸记录仪主要性能及技术指标：
1．输入通道：单通道、双通道、三通道、四通道、五通道、六通道、八通道；每个通道的测量信号种类可由用户自己设定，也可在定货时注明[由我们为用户设定好]。
2．通道隔离：输入通道之间相互隔离，无干扰。
3．显示功能：测量值的定点或巡回显示，设定参数显示[在设定状态下] ，报警提示符及提示灯时间显示[在所有输入信号全部关闭情况下]。
4．记录功能：采用进口固定式热敏头，无笔墨消耗，无笔位误差，抗震动；在100mm范围内有800个热印点对测量值进行趋势记录和数字记录，在记录曲线同时打印标尺刻度及每个通道标记，每隔100mm打印一次刻度值、当前时间和走纸速度。
5．实时时间：由键盘设定当前日期和时间，即使掉电,也不影响正常计时。

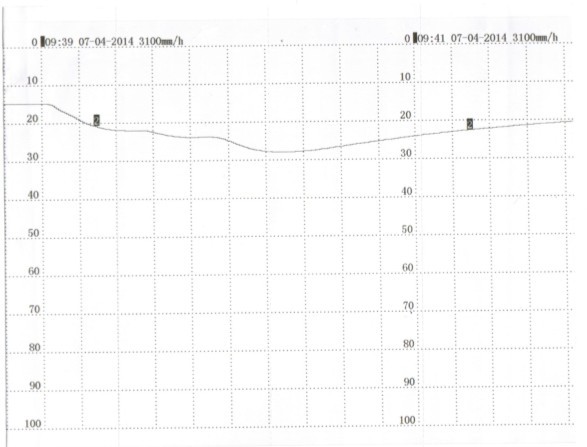

6．曲线迁移功能：通过对记录边界的设定，可使不同通道的趋势记录曲线分离开。曲线示意图如下：

7．标度变换功能: 对于电压及电流输入信号，可通过对显示范围的设定，实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。
8．输入信号种类及测量范围: 各种热电偶、热电阻、标准电压及电流信号，由键盘设定选择。
表一

9．走纸速度: 通过键盘任意设定，走纸速度为10 mm/h到990mm/h。
10．报警功能: 提供六组继电器接点输出，由用户任意组合使用，每个通道报警均可选择上限、下限、差值上限、差值下限，每个通道的报警回差可设定，继电器动作时有指示灯提示。继电器触点容量：24VDC 3A   220VAC 3A
11．通讯：可提供USB接口、RS232或RS485通讯接口【此项为扩展功能,定货时须注明】
12．模拟量输出：可提供两路4~20mA模拟量传送输出【此项为扩展功能,定货时须注明】
13．采样周期: 0.6S
14．数字显示及报警精度: ±0.2%F.S
15．趋势记录精度: ±0.2% 「两幅」
16．数字记录精度: ±0.2%F.S
17．输入阻抗: 大于10MW 〖注：进行电流测量时，输入阻抗为250W〗
18．功率消耗: 不大于30W
19．正常工作环境: 温度范围：0～50°C 湿度范围：10～85% R/H
20．电源电压: 220VAC  50Hz；DC24V
21．外形尺寸: 144*144*200mm
22．开孔尺寸: 138+1*138+1mm
有纸记录仪设定状态下，数码管依次显示的内容：

有纸记录仪产品选型：

选型须知：
注：1、带电流输出功能的有纸记录仪最多可同时接入六路信号
        2、带DC24V馈电输出的有纸记录仪最多可同时接入六路信号
        3、带F0值灭菌功能的有纸记录仪最多可同时接入六路信号
