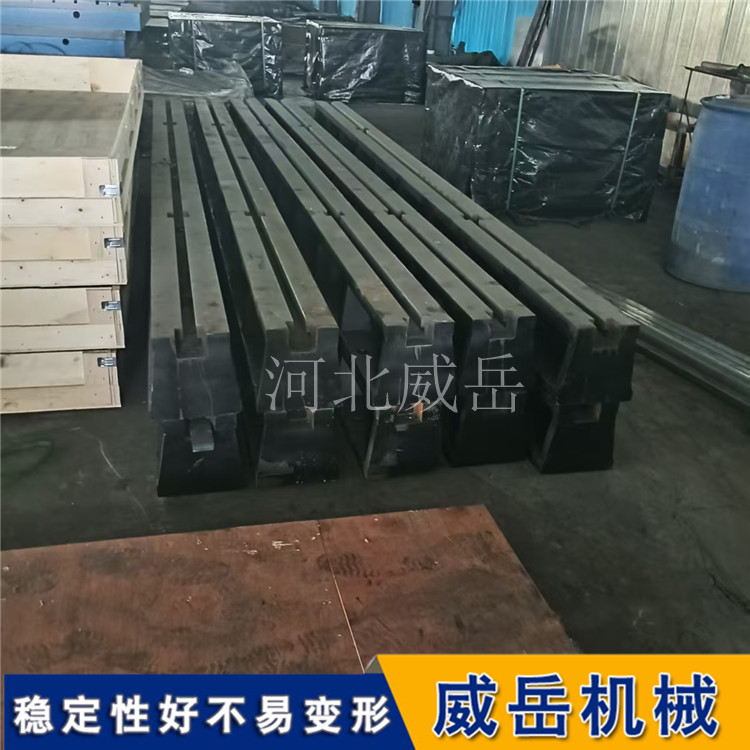

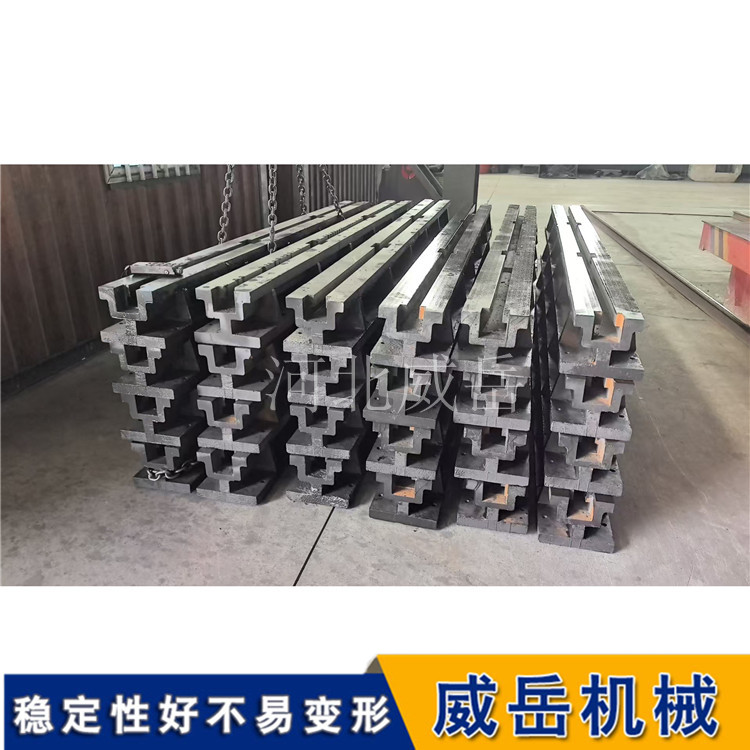

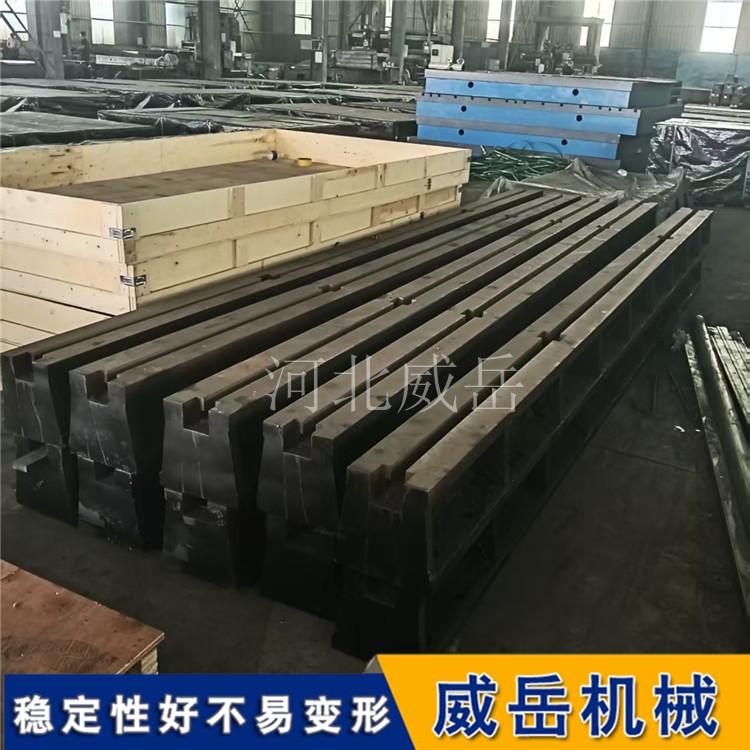

拼接铸铁T型槽地轨 机床装配平台 重型设备安装基础

T型槽地轨的拼接安装是一个系统性工程，核心原则可以概括为 “基础硬、放线准、接缝紧、水平精、灌浆实”。任何一个环节的疏忽，都可能导致整体精度失效或长期稳定性不足。以下按施工流程，梳理各阶段的关键注意事项与精度指标。

一、安装前准备：地基是根本

地基处理不到位，后期沉降变形会让所有精度工作前功尽弃。

混凝土基础要求：安装地面的混凝土强度至少需达到C30，厚度不小于200mm。新浇筑的地面必的须养护满28天后再进行安装，确保基础不开裂、不起砂。如果是多层厂房的楼板，还需核算楼板承重能力，地轨加设备的总重量不能超过设计荷载。

地面平整度：安装前用2米靠尺或激光水平仪检查，平整度误差应控制在3mm/2m以内。有坑洼或凸起需用高强度水泥砂浆修补或打磨平整。

垫铁布置：调整垫铁按每500~800mm间距布置，两端及拼接处需加密。垫铁与地轨底面的接触面积必的须≥80%，用0.02mm塞尺检查不得悬空。

二、放线定位：基准要统一

弹线精度：根据设备图纸，用全站仪或激光投线仪弹出纵向和横向基准线，弹线偏差≤0.5mm/5m。平行地轨的间距偏差≤0.5mm，单根中的心线偏差≤0.3mm/m。

基准点设置：在周边设立2~3个统一水平基准点，选在不易受碰撞和振动影响的位置，用膨胀螺栓固定金属标块作为标记。后续所有找平工作都以此为共同参照。

三、精度控制：从单根到整体

调平必的须遵循“先调单根，再拼整体”的顺序，不能只盯着某一根轨道。

单根精调：用框式水平仪（精度0.02mm/m）精调，使单根地轨任意1米内的水平度误差≤1mm（精调阶段可控制在≤0.05mm/m），全长≤2mm。

整体拼接：以调好的基准轨为准，调整相邻地轨，确保相邻轨道高度差≤0.05mm，整体直线度误差≤0.1mm/5m，轨道间平行度偏差＜2mm。

受力均匀性：调平后用0.02mm塞尺检查地轨与垫铁的接触，接触面积须≥80%。地轨跨度大于4米时，中间必的须加辅助支撑，防止自重导致变形。

四、拼接处理：薄弱的环节需要特殊对待

拼接处是整个轨道系统中薄弱的环节，必的须严格控制。

缝隙控制：相邻地轨拼接时，端面必的须贴合紧密，缝隙≤0.1mm（用0.03mm或0.1mm塞尺检查，插不进为合格）。缝隙过大会导致油污、粉尘渗入引起锈蚀。

加强固定：拼接处使用10~15mm厚的加强板配合高强度螺栓紧固。由于此处受力集中，拼接处螺栓的拧紧扭矩应比其他位置高约10%，并按对角、分次的顺序拧紧，防止翘曲。

伸缩缝：如果安装总长度超过10米，需在拼接处预留2~3mm的伸缩缝，并用弹性密封胶填充。温度每变化10℃，一根10米长的地轨约伸缩1.1mm，不留伸缩缝会导致高温时地轨顶死、中间段起拱。

五、固定与灌浆：确保长期稳定

螺栓紧固：地脚螺栓遵循对角、分次拧紧的原则，不能一次拧死。拧紧后立即复测水平度，如有变化需松开微调垫铁后重新拧紧。

二次灌浆：地轨底部与基础之间的缝隙必的须使用无收缩灌浆料从一侧灌入并捣实，排除气泡，灌至地轨底部1/2处。灌浆后养护3~7天，期间不能放置重物或受到振动。待强度达70%后，再按对角交叉分步拧紧至设计扭矩，复测精度并记录。

六、验收标准与日常维护

验收指标：安装完成后需用原检测工具复核，任意1米水平度≤1mm，全长≤2mm，相邻轨道平行度偏差＜2mm，拼接处高低差≤0.05mm。做好记录，作为日后维护的基准。

日常维护：T型槽内的铁屑用压缩空气或软毛刷清理，不要用硬物刮伤槽壁。长期不用应涂防锈油。建议每半年至一年复测一次精度，检查螺栓、垫铁是否松动。避免冲击和局部过载，潮湿环境需加强防腐处理。
