为机床选择铸铁地轨，核心是让它成为一个稳固、精的确的“地基”。选型时要综合考虑承载、材质、精度、槽型与安装这五个维度，不能只看价格。
一步：明确载荷，这是选型的根本
首先需要估算地轨需要承受的总重量，包括机床自重、工件重量以及加工时的动态冲击力。在实际选型时，建议预留1.2倍以上的安全系数。
根据单根地轨的承载需求，可以参考以下选型对照表：
承载等级 单根承载参考 推的荐材质 推的荐精度 典型应用场景
轻型 ≤ 3吨 HT200 灰铸铁 3级 小型零部件装配、轻型焊接工装
中型 3 - 10吨 HT250 灰铸铁 2级 常规数控机床底座、自动化流水线支撑
重型 10 - 30吨 HT300 灰铸铁 1级 大型龙门加工中的心、重型锻压设备底座
超重/高抗冲击 ≥ 30吨 QT500 / QT600 球墨铸铁 0级 航空航天部件装配、的端重载与震动环境
以上数据综合自行业选型资料。
二步：吃透材质，这决定了“底子”好不好
材质直接决定了地轨的强度、耐磨性和抗变形能力。
灰口铸铁（HT系列）：这是主流的选择，性价比高，减震性好。HT250是工业生产的“性价比之选”，覆盖了80%以上的使用场景。对于更重的载荷，则需要选用强度更高的HT300。
球墨铸铁（QT系列）：如果地轨需要承受冲击载荷，或者对韧性有更高要求，应选择球墨铸铁。它的抗拉强度和韧性远超灰铸铁，能有效抵抗冲击和开裂，但通常需要定制。
关键工艺：时效处理：这是决定地轨会不会“先天不足”的关键。铸造会产生内应力，必的须通过人工退火（550-600℃） 和自然时效（3-6个月以上） 来充分释放。选购时务必向厂家确认是否经过完整的时效处理，否则地轨在使用中易变形。
第三步：匹配精度，够用就好，不必盲目追高
精度等级决定了机床的安装和运行精度。根据国家标准，铸铁地轨的精度主要分为00、0、1、2四个等级，核心考核指标是平面度和平行度。
核心建议：精度等级应与你的实际需求匹配，盲目追求高精度会显著增加成本。如果地轨仅作为机床的承重底座，不直接参与工件检测，那么2级或3级精度通常已经足够。只有当你需要在地轨上直接进行精的密划线或检测时，才需要考虑1级或0级精度。

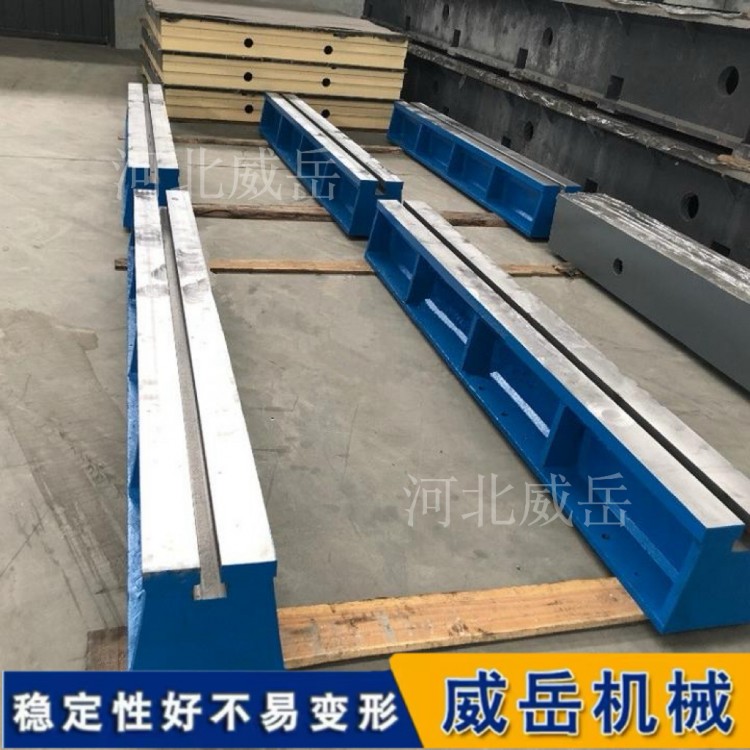

第四步：锁定T型槽，确保“接口”能对上
T型槽是用来固定机床地脚螺栓的，尺寸必的须匹配。
槽宽与螺栓：T型槽的宽度应比所用地脚螺栓的螺纹直径大4-6mm。例如，使用M20的螺栓，应选择槽宽为24mm或28mm的地轨，槽宽太小螺栓无法放入，太大则固定不稳。
槽距：常见的T型槽中的心距在150mm至300mm之间，需要根据机床地脚螺栓的间距来确认。
第五步：规范安装，这是精度的“二次生命”
再好的地轨，如果安装不当，精度也会立刻丧失。

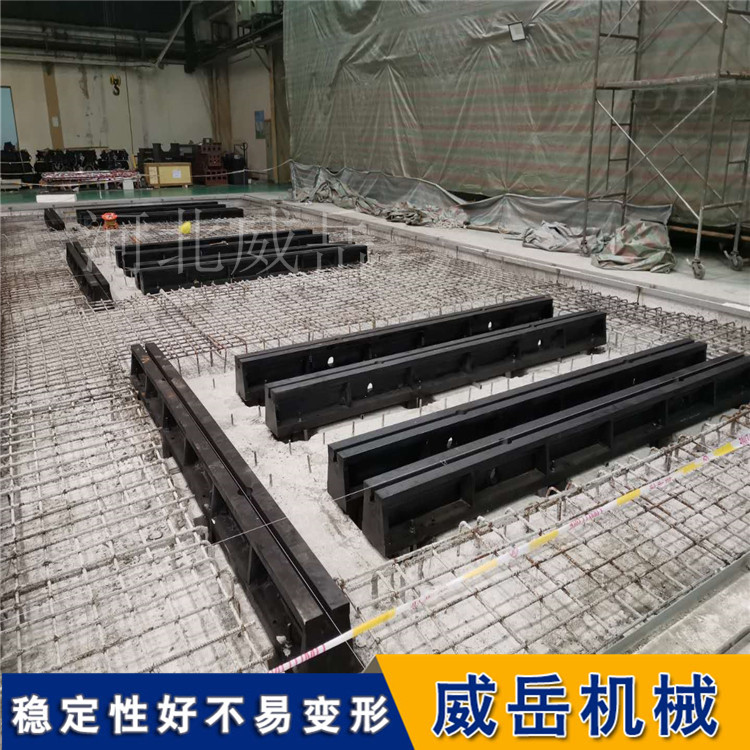

地基处理：对于重型机床，推的荐采用混凝土基础安装法。需要开挖基坑，浇筑足够强度的混凝土基座，并预埋调整螺栓或钢板。严禁使用普通水泥砂浆灌浆，必的须使用无收缩高强灌浆料，以防后期收缩导致地轨悬空变形。
调平标准：安装调平是核心环节。调平后，地轨应满足：任意1米长度内水平偏差≤1mm，全长偏差≤2mm，两条轨道之间的平行度偏差＜2mm。
拼接与伸缩缝：单根地轨长度通常不建议超过6米。如果长度超过10米，必的须在连接处预留2-3mm的伸缩缝，为铸铁的热胀冷缩提供缓冲空间，防止整体弯曲。
避坑指南：这些“雷区”千万别踩
切忌“定点调平”：调平时只检测轨道首尾两端是常见的误区，中间的自然挠度会被忽略。正确做法是采用“网格法”，沿全长逐段检测。
严禁超载与局部受力：放置设备或工件时，应尽量让重量均匀分布，避免长期集中压在某一小区域，过大的局部压力会导致地轨永的久变形。
T型螺栓必的须匹配：绝的不能用规格不符的螺栓硬塞进T型槽，这会直接撑裂槽壁。锁紧力也要适中。
吊装轻放，严禁拖拽：铸铁工作面硬度有限，直接在上面拖拽重型工件会留下划痕，甚至产生凹坑。
选型后的维护要点
正确的维护能大大延长地轨的寿命。日常需保持清洁，及时清理铁屑和粉尘，防止它们成为“研磨膏”磨损工作面。使用后应涂抹防锈油，并定期（建议每半年或一年） 用水平仪复查精度，一旦发现因地基沉降导致的水平变化，需及时重新调整垫铁并灌浆固定。
为机床选择铸铁地轨，本质上是一次系统性的技术匹配：以载荷定材质与尺寸，以功能定精度，以匹配定槽型，以规范定安装。把握住这几个环节，就能为机床打下一个稳固而精的确的基础。
