电机测试铁地板——测试车间没存在感，但出了事一个找你算账的“铁憨憨”
在电机测试这个圈子里混久了，你会发现一个有意思的现象。
每次测试数据出了问题，大家一反应是啥？传感器是不是漂了？测功机是不是没校准？线缆是不是接触不好？软件是不是有bug？一群人围着那几台贵的设备折腾半天，恨不得把每一根线都重新焊一遍。
折腾到最后，数据还是对不上。
这时候，一个老师傅慢悠悠走过来，蹲下，用手摸了摸地上的那块大铁板，然后拿水平仪打了几个点，站起来说了一句：“你这地基都歪了，上面测啥能准？”
全场沉默。
这就是电机测试铁地板——测试车间里没存在感，但出了事一个找你算账的“铁憨憨”。
什么是电机测试铁地板？

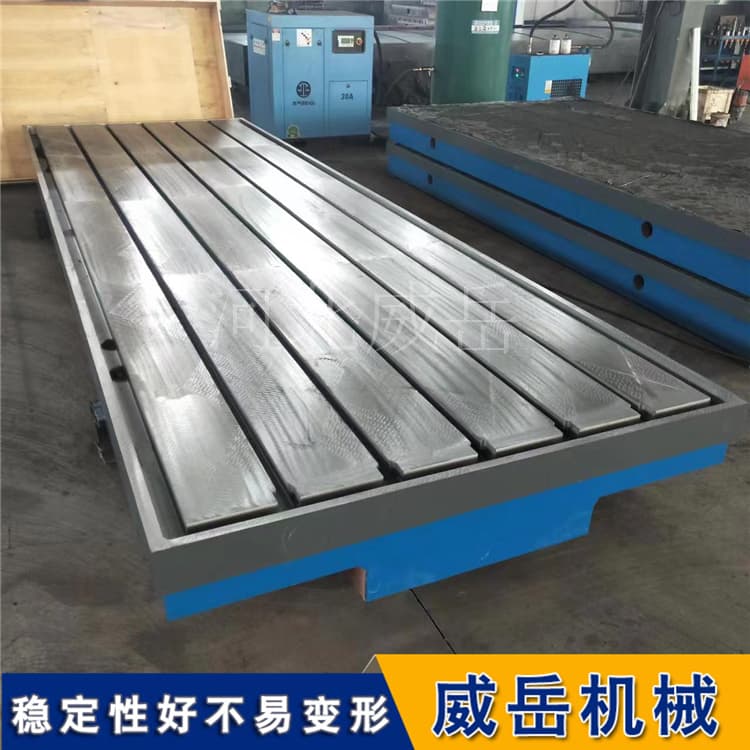

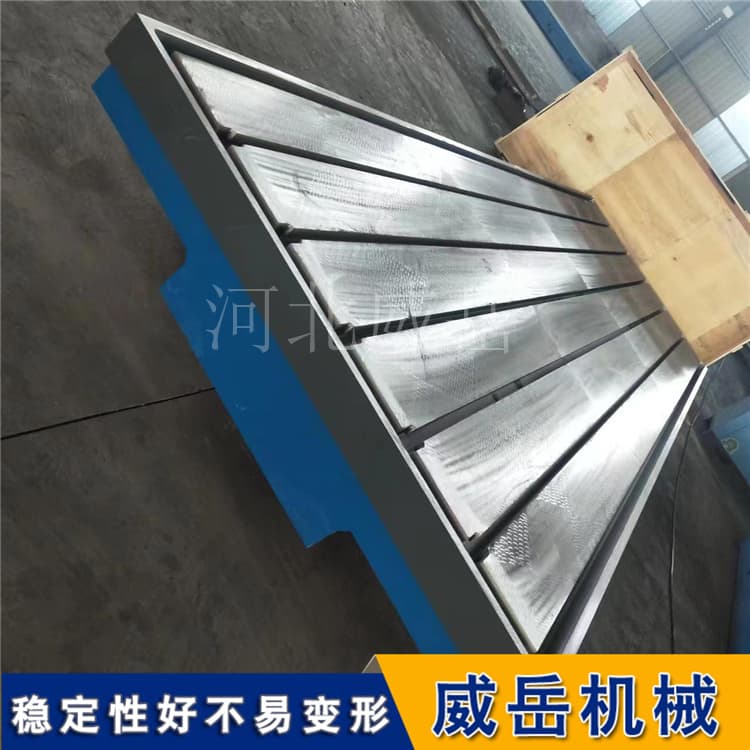

说白了，它就是一块专门用来放电机和测试设备的大铁台子。表面开了一排一排的T型槽，螺栓可以在槽里滑来滑去，方便固定不同尺寸的电机底座。
看起来就是个铸铁平台，但它跟普通铁板完全是两码事。普通铁板放个电机上去，电机一转，整个板子跟着抖，数据能准才怪。正经的测试铁地板，用的是HT250或者HT300强度铸铁，密度高、自身重，内部还有密密麻麻的加强筋。电机在上面跑起来，振动被铁板自己“吃”掉了，传到传感器上的干扰就少很多。
简单说，它的任务就两个：把电机牢牢摁住、把振动默默吞掉。
为什么说它是“铁憨憨”？
因为它太实在了。
你花几十万买测功机，厂家给你一本厚厚的说明书，教你怎么用、怎么保养、多久校准一次。你花几万块买这块铁板，厂家可能就给你一张送货单，往车间一放，安装完就没人管了。
它不吱声、不亮灯、不报错。精度还在的时候，它默默干活，没人注意到它。精度不行了，它也不报，就是让你的数据慢慢变飘，让你怀疑人生。
你说它是不是憨？
铁板不行，数据能行？
道理其实很简单。
电机转起来会产生扭矩，扭矩是靠传感器感受电机底座的反作用力来测量的。如果电机安装的基座本身就不平，或者有微小的变形，电机运转时就会有多余的偏心力或者摆动。这个额外的力会被传感器“误认为”是扭矩的一部分，叠加到真实值上，数据就偏了。
关键是，这种偏差还不是固定的。转速高了偏一个值，转速低了偏另一个值，温度上来铁板热胀冷缩又变一点。你测出来的数据就像喝多了酒走路——忽左忽右，完全没有重复性。
那怎么判断是不是铁板的问题？
下次数据对不上的时候，别急着拆传感器。先拿水平仪在铁板工作面上多打几个点，看看水平度还在不在合理范围。常规电机测试用1级平台，平面度一般在0.05mm/m以内。如果超了，说明铁板确实变形了。
再把电机装上去之后，用塞尺在电机底座和铁板之间过一遍。如果有缝隙，说明工作面已经磨损或者变形，电机装上去受力不均。
开机跑个空载测试，不加任何负载。如果空载状态下扭矩信号都有明显波动，那基本可以排除电机本身的问题，问题大概率出在安装基础上。
铁板也怕“冷落”
铁板看着皮实，但也不是买了就不用管了。

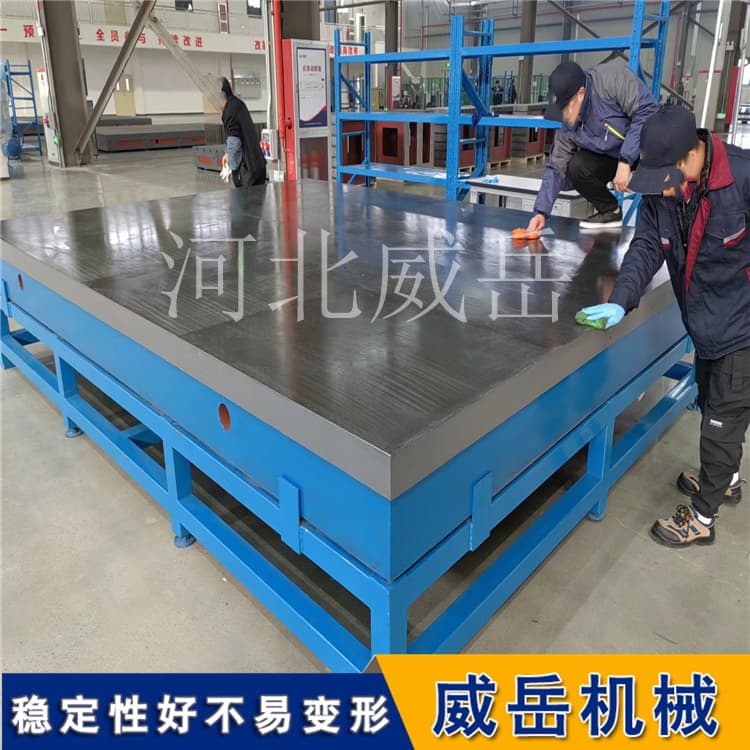

每次测试完，台面上的铁屑、油污要及时清掉。不然时间长了会腐蚀工作面，影响平面度。T型槽里特别容易藏铁屑，不清理的话，下次固定螺栓的时候推不动，强行推就把槽壁刮花了。
长期不用的话，抹一层防锈油，用油纸盖住就行。另外建议每年用水平仪复测一下平面度，看看有没有变化。地脚螺栓也检查一下有没有松动。
说到底
电机测试这事儿，越是追求数据准确，越得把基础的东西做好。传感器、软件这些当然重要，但底下那块铁板如果不够稳，上面花再多钱也是白搭。
下次调试数据对不上，别光盯着线缆和软件看，低头瞅一眼那块“铁憨憨”——说不定问题就找着了。
