一体式电机测试底座抗变形电机性能试验工装底座

电机测试底座是电机试验与检测系统中用于安装、固定被测电机，并为其提供稳定测量基准的基础部件，常被称作电机试验台、测功机底座或测试平板。它介于电机与地基之间，看似简单，却直接影响测试精度、设备寿命和人员安全，是测试系统中不能省略的一环。

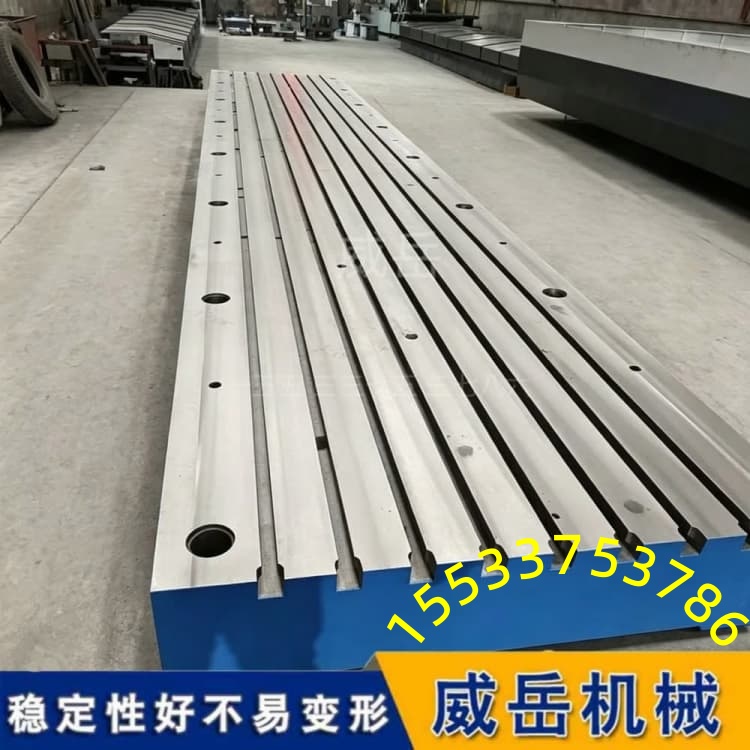

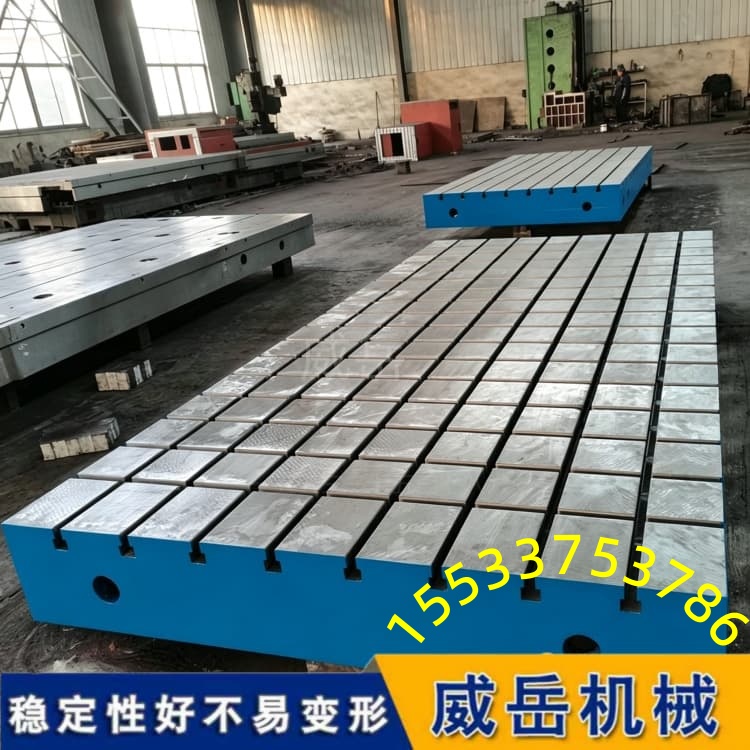

电机测试底座的结构一般由台面、支撑结构和基础连接件三部分组成。台面是直接接触电机的部分，常见材料为高强度铸铁或钢板，表面加工有T型槽、定位孔和螺纹孔，用于安装电机及夹具；支撑结构包括筋板、横梁和立柱，承担把荷载传导至地面的任务；基础连接件则包括地脚螺栓、调平垫铁和减振元件，负责底座与地坪之间的固定与隔振。

电机测试底座的应用贯穿电机全产业链。在研发环节，它支撑样机进行空载、负载、堵转和温升试验，为电磁设计提供数据；在生产环节，它配合测功机构成出厂测试工位，完成每台电机的性能抽检或全检；在质检和计量机构，它作为标准工装参与电机能效的检测；在维修领域，它为大修后的电机提供复试平台，确认修复质量。

电机测试底座的选型要明确测试对象和场景。小型电机批次多、规格杂，适合选用带有多组T型槽、便于快速换装的通用底座；中大型电机单次安装成本高，宜选用底座并按电机外形定制接口；对振动敏感的精测试，应选择铸造式底座并配置隔振基础。场景不同，底座的形式、精度和配置都会不同。

电机测试底座的精度等级需要与测试目的匹配。出厂检验侧重效率判断，对平面度要求可以放宽到每米0.1毫米左右；研发试验要分析振动噪声和转矩波动，建议选择平面度在每米0.05毫米以内、且经过时效处理的底座；涉及计量检定的场合，还要关注底座的温度稳定性和长期蠕变指标。精度越高，造价和养护成本也越高，够用即可。

电机测试底座的选型流程可以归纳为五步：统计电机的重量、尺寸和安装孔位；计算测试过程中的大转矩与激振力；确定所需的平面度等级和结构形式；核对场地条件，包括地坪承载、空间尺寸和吊装路径；后与供应商确认交期、安装调试和售后服务。按这五步走下来，大多数选型问题都能提前暴露并解决。

电机测试底座虽然结构朴素，却是测试系统里公认的“隐性关键件”。理解它的组成、用对它、选对它，既能提高测试数据的重复性，也能延长整套台架的使用周期。希望这份解析能帮助用户在搭建或升级测试系统时，把底座环节做得扎实可靠。
