电机对拖测试台调平：步骤照着走，远离水平“翻车”不迷路

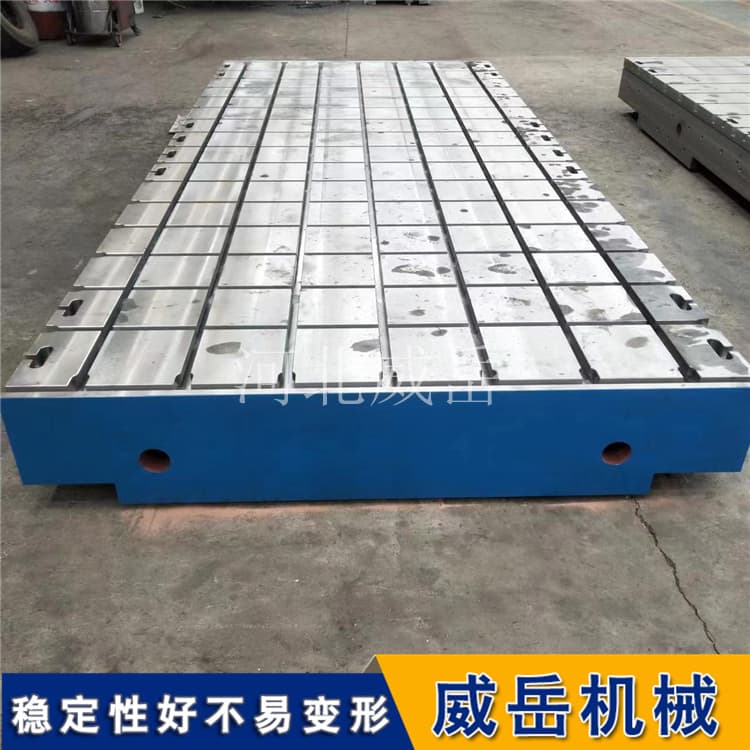

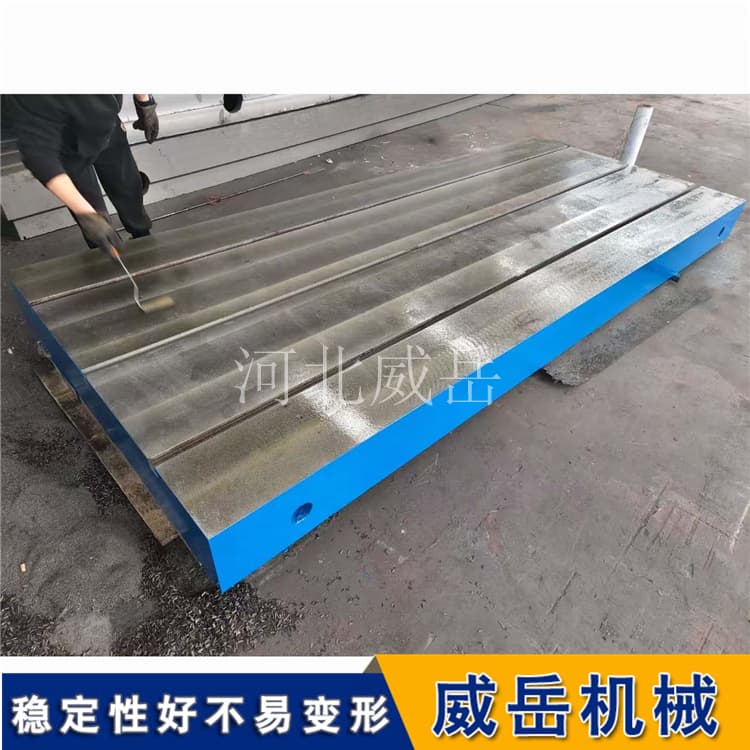

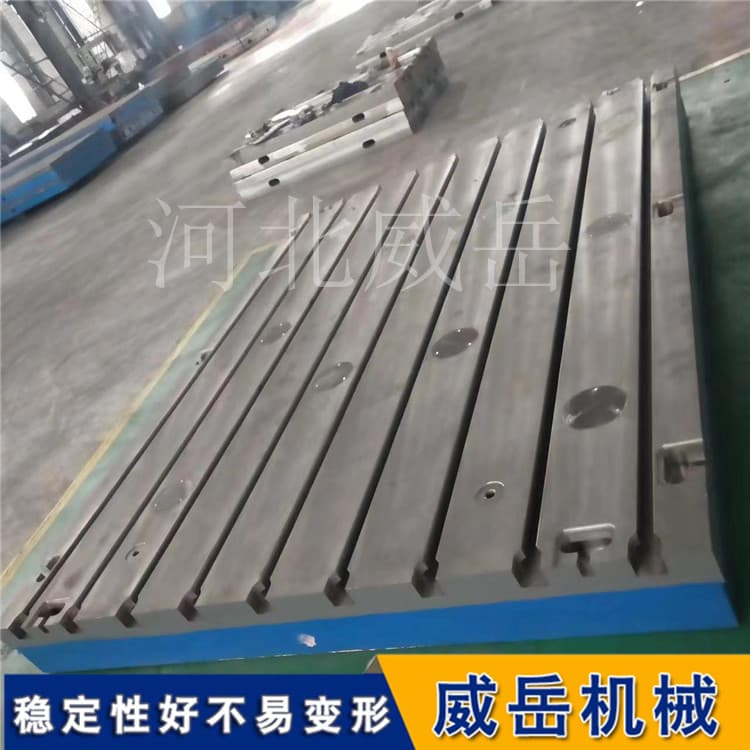

对拖测试台装好了，水平没调到位，数据就跟你闹脾气。两台电机对拖，同轴度靠的是铸铁平台的水平度撑着。平台不平，电机轴就歪，联轴器憋着劲转，轴承提前磨损，扭矩传感器测到的值里掺着弯矩分量。调平这件事，急不来，但步骤搞清楚了，一次就能做对。
安装前先看地基
平台调平的一步不是调平台，是看地基。
混凝土强度建议C30以上，厚度不低于300毫米。地面不结实，平台放上去之后地面慢慢沉降，今天调平了明天又偏了。安装前用2米靠尺检查地面平整度，误差控制在3mm/2m以内，有坑洼或凸起先修补打磨。
环境也要看一下。对拖测试台应远离冲床、空压机等振动源，距离建议3到5米以上。温度尽量稳定在15到25℃，避免阳光直射和空调直吹。
垫铁布置：放在该放的地方
垫铁放在哪里，直接决定调平能不能稳住。须放在平台底部加强筋的交汇处，不能支撑在面板悬空的地方。垫铁间距控制在500到800mm，边缘垫铁距平台边缘小于150mm。每组垫铁不超过3到4块，总高度控制在30到100mm。垫铁用铸铁材质，不能用木块或橡胶垫代替。
粗调：先找大致水平
用框式水平仪在平台工作面的纵向、横向和对角线方向粗测。通过调整垫铁高度让平台大致水平，粗调目标做到水平度≤0.5mm/m。这一步不用追求精度，把明显的倾斜去掉就行。
精调：交叉校验是核心
精调是花时间的环节，也是决定成败的一步。
用精度0.02mm/m以上的水平仪，在工作面上按“网格法”布点测量——四角、四条边的中点、中点，至少9个测点。逐点测量偏差，从中向四周对称微调垫铁。每次调整量以水平仪气泡移动1到2格为宜，调完静置5分钟再复核。
难点在于交叉影响。调整X轴方向的水平度，Y轴会跟着变。需要在两个方向之间反复交叉校验，直到两个方向同时达标。对拖测试台的水平度要求一般在0.03mm/m以内，精调可能需要大半天甚至更久。
紧固：对角分次拧
精调达标后，按“从中到四周、对角分次”的顺序紧固地脚螺栓。使用扭矩扳手分2到3次逐步拧紧，不要一次拧死。紧固后立即复测水平度，确认没有变化。如果有偏差，松开螺栓微调垫铁再重新紧固。
静置和复测
精调完成后，建议静置24小时让安装应力释放，再用水平仪复测一次。确认稳定后，再把电机和测功机安装上去。
设备上平台后，做一次加载验证：放置额定载荷50%到80%的重物，静置1到2小时，复测水平度。确认无变形、无沉降，才算真正调平到位。
调平这件事，说到底是“垫铁放对位置、精调交叉校验、紧固按对角来、静置足够时间”四件事。每一步做到位，对拖测试台就能稳住。马虎了，数据飘的时候再回头查，成本比好好调平高得多。
