泰安华纳LBY-2型顶板离层仪——煤矿巷道安全监测的“智慧之眼”
产品概述

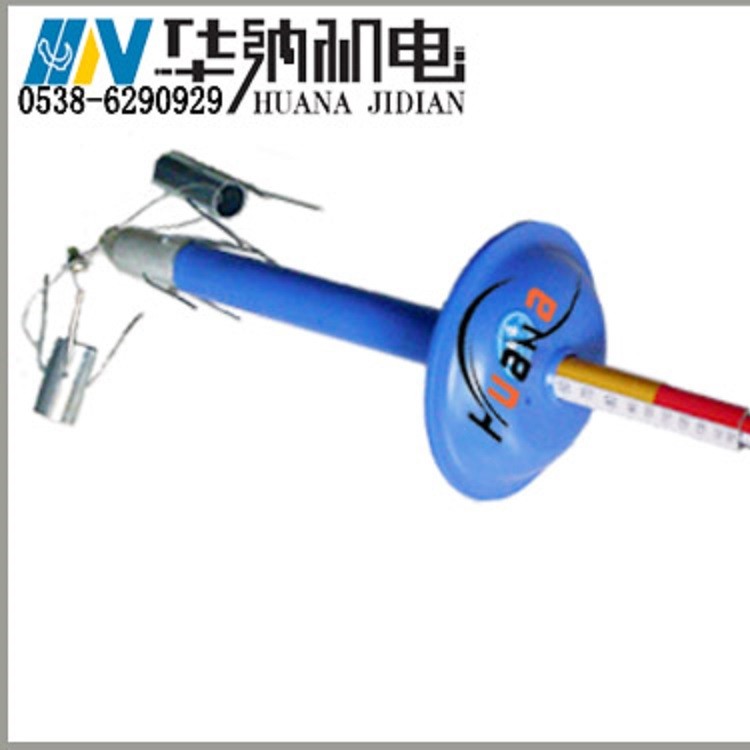

LBY-2型顶板离层仪是泰安市华纳机电设备有限公司自主研发的矿用锚杆支护监测设备，适用于煤矿、金属矿巷道及隧道工程的顶板离层动态监测。该产品通过双基点（深部5m/浅部2-2.5m）位移对比，精准量化锚杆支护范围内外岩层变形量，为优化支护参数、预防冒顶事故提供科学依据，是矿山安全生产的“数据哨兵”。
六大核心优势，重构安全监测标准
1. 双模态监测体系
o 深部基点（5m）：监测锚杆锚固区外岩层位移，评估围岩整体稳定性。
o 浅部基点（2-2.5m）：捕捉锚杆有效支护区内岩层变化，预警局部失稳风险。
2. 毫米级精度感知
o 采用高精度机械刻度（170mm量程）与游标读数设计，分辨率达1mm，消除视觉误差。
o 配套数显升级模块（可选配），实现数字显示与数据无线传输。
3. 灵活布点方案
o 标准配置：双基点监测（深部+浅部），布点间距4m。
o 定制扩展：支持三基点（8m布点间距）及多点位移计配置，适配复杂地质条件。
4. 结构强度
o 304不锈钢测绳抗拉强度≥1500N，耐腐蚀锚头适应潮湿矿井环境。
o 防爆套筒采用高强度铝合金材质，通过MA/KA矿用安全认证。
5. 免维护长效设计
o 全机械结构无电子元件，适应-20℃~60℃宽温域，寿命≥5年。
o 防水牌密封等级IP68，抵御井下高压水射流冲击。
6. 快速安装系统
o 配备专用安装杆，单人30分钟内完成钻孔-锚头固定-测绳连接全流程。
o 预校准零点对齐设计，外测筒零位与套管底边自动对齐，杜绝安装误差。
技术参数表
参数项 | 规格参数 |
量程 | 0-170mm（单基点） |
安装基点 | 2点/3点（定制） |
最大布点间距 | 4m（标准）/8m（定制） |
分辨率 | 1mm |
测绳材质 | 304不锈钢丝绳 |
锚头固定深度 | 深部5m/浅部2-2.5m |
防护等级 | IP68 |
防爆认证 | Ex ib I Mb |
智能监测解决方案
1. 多场景适配型号
o 基础款：托盘式/竖式机械离层仪，满足常规监测需求。
o 数显升级款：集成电子传感器，支持RS485/红外数据传输。
o 特殊定制款：三点十字型、四点平行式布局，适配交叉巷道监测。
2. 物联网扩展能力
o 可接入矿山安全监控系统，实现位移数据实时上传、超限预警推送。
o 配套数据分析软件生成位移云图，辅助支护方案动态优化。
3. 全周期服务支持
o 提供钻孔定位-安装调试-数据分析全流程技术指导。
o 定制化布点方案设计，根据地质报告优化监测点位布局。
典型应用场景
· 煤矿巷道：监测综采工作面顺槽、掘进巷道顶板稳定性。
· 金属矿山：评估大断面硐室围岩收敛变形，指导支护时机。
· 隧道工程：跟踪初支与二衬间离层发展，验证设计参数合理性。
厂家实力与服务承诺
· 生产交付：年产能10万台，常规型号48小时发货，支持OEM定制。
· 售后保障：
o 提供72小时响应服务
o 免费安装培训及数据解读指导
o 整机质保3年，核心部件终身维护
选购建议
LBY-2型顶板离层仪以“双基点监测、零维护设计”为核心优势，特别适合：
· 高地应力矿井巷道支护监测
· 智能化矿山建设中的顶板动态管理系统
· 第三方工程检测机构设备库
结语
选择泰安华纳LBY-2顶板离层仪，即是选择了矿山安全监测的“精准之尺”。我们以技术创新守护岩层稳定，助力矿山企业实现“零事故”生产目标！
