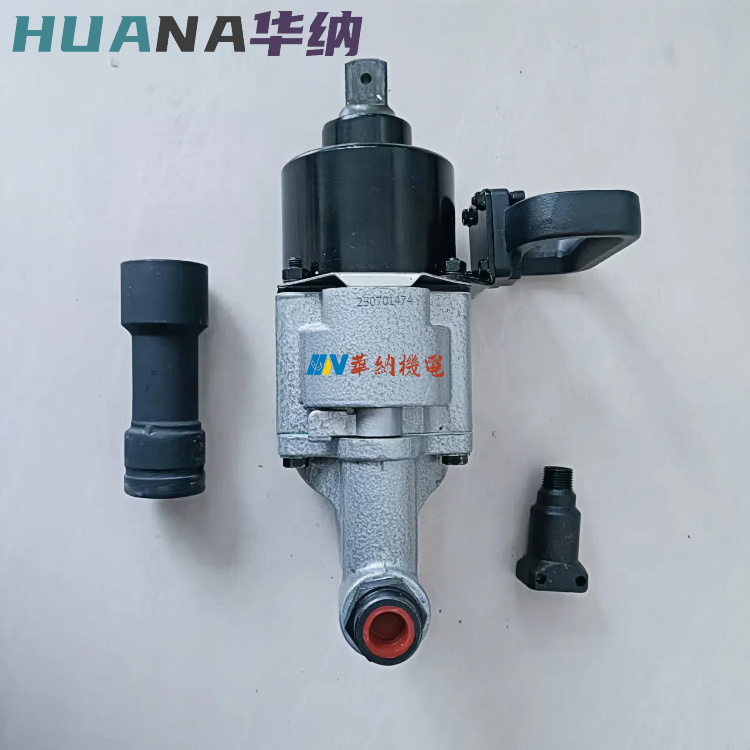

煤矿专用BK56型气动扳手

矿用气动扳手是一种以压缩空气为动力源的矿山专用工具，主要用于煤矿井下锚杆支护、U 型钢支架安装等作业中螺母的旋紧和拆卸。以下是关于它的详细介绍：

结构组成

• 配气部：由进气阀、变向阀等组成。进气阀控制进气的开与关，变向阀改变进气路径，控制扳手正、反转，以适应螺栓的装、拆，同时还可调节进气量，控制扳手的转速，实现无级调速。

• 发动机部：一般为叶片式气马达，由气缸、转子、叶片等组成。在压缩空气的作用下，转子旋转，为扳手提供动力。

• 冲击部：由保持架、冲击块、扳轴、冲击销组成。冲击部采用不减速双摆块圆周冲击结构，通过花键与发动机转子相连接，将转子的旋转动能变为冲击能，从而实现快速拧紧或拆卸螺母。

工作原理

压缩空气进入配气部，通过变向阀控制进入发动机部，推动叶片式气马达的转子旋转，转子通过花键带动冲击部的冲击块旋转，当冲击块旋转到一定位置时，会与扳轴上的冲击销相撞，产生冲击力，通过扳轴将冲击力传递给套筒，从而实现对螺母的拧紧或拆卸。

技术参数

• 扭矩：不同型号的矿用气动扳手扭矩不同，如 BK56 矿用风动扳手额定扭矩≥6500N・m，可快速拧紧或拆卸 M18-M42 规格的螺母；YW-281 型矿用气动扳手最大扭矩可达 660N.m。

• 耗气量：例如某型号矿用气动扳手耗气量为 0.410m³/min。

• 空转速度：部分矿用气动扳手空转速度可达 4800r/min。

• 重量：整机重量相对较轻，如 BK56 矿用风动扳手仅重 18kg，便于在井下狭窄空间操作。

功能特点

• 安全防爆：采用符合煤矿安全标准的材质和设计，能在瓦斯等易燃易爆环境中安全使用，避免因摩擦火花引发事故。

• 高效便捷：扭矩大，能快速拧紧或拆卸螺母，比传统手动扳手效率提升数倍，如 BK56 矿用风动扳手安装锚杆时，2-5 秒即可达到设计扭矩。

• 操作简单：使用时只需连接风管，安装上套筒便可进行紧固螺栓操作，且可通过调节进气量实现无级调速，适应不同的作业需求。

• 适应性强：能够满足煤矿井下风压波动大的情况下输出稳定转速的使用要求，可在恶劣的矿山环境中稳定工作。

应用场景

• 锚杆支护作业：可用于锚杆螺母的旋紧，搅拌与紧固一步完成，能避免传统人工搅拌不均导致的锚固力不足问题，提高锚固力合格率。

• U 型钢支架安装：在巷道变形段更换支架时，可快速拆卸锈蚀卡缆螺母，安装新支架后，按 “对称紧固” 原则复扭螺母，确保支架受力均匀。

• 其他机电设备维修：还可用于其他矿山机电设备螺母的装拆，方便设备的维修和保养。
