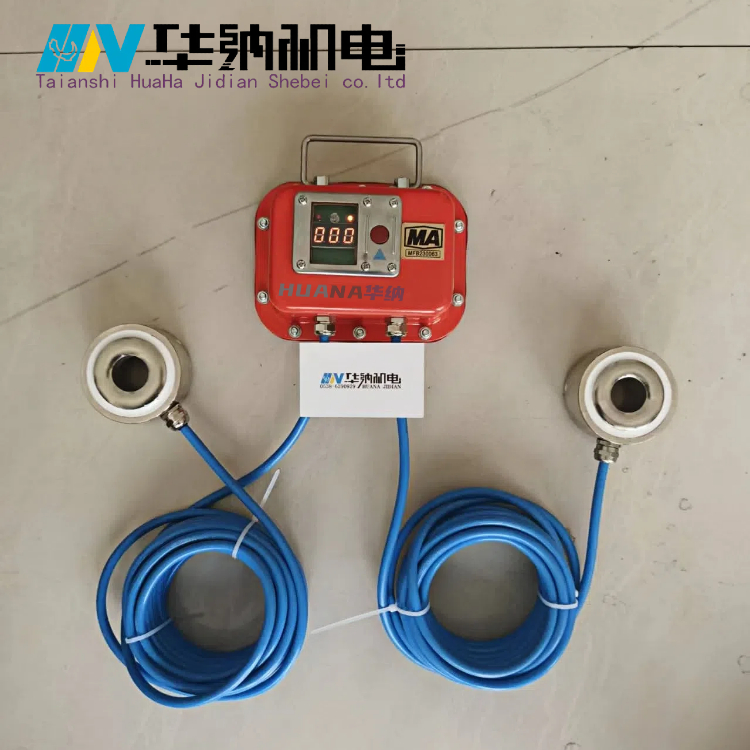

矿用双通道锚索测力传感器

矿用双通道锚索测力传感器核心解析

一、技术原理与结构特点

1. 双通道设计
   通过独立测量两个方向的应力（如轴向与横向），实现三维应力监测。典型结构采用双振弦式传感器，每个通道内置高强度合金钢承压体，均布3-6个振弦应变计。当锚索受力时，承压体变形导致振弦频率变化，双通道信号经电缆传输至数据采集装置，通过频率差值计算偏载方向及大小。

2. 抗干扰与稳定性

• 外壳防护：采用IP67级密封设计，防尘防水，适应井下潮湿环境。

• 电缆设计：使用双护套双绞屏蔽聚氨酯电缆，抗机械磨损、防雷击，确保信号稳定传输。

• 温度补偿：内置温度传感器，实时修正温度对测量结果的影响（误差≤±0.1%FS/10℃）。

3. 材料与工艺

• 承压体采用合金钢，经热处理工艺确保高强度与线性回程特性，承受荷载范围达500kN至6000kN。

• 振弦传感器与支架材料线膨胀系数一致，减少温度漂移。

二、核心性能参数

三、典型应用场景

1. 煤矿巷道支护监测

• 实时监测锚杆/锚索预紧力，评估支护结构失效风险。

• 案例：徐州矿务局权台煤矿通过双通道传感器数据，发现锚杆受力与围岩变形速度吻合，验证了支护效果。

2. 岩土工程稳定性分析

• 用于基坑、边坡等工程锚索预应力长期监测。

• 案例：北京西单文化广场基坑工程中，传感器记录了开挖、降雨等工况下锚索应力变化，为边坡稳定性评估提供依据。

3. 地质灾害预警

• 监测山体滑坡、隧道围岩应力动态，提前预警灾害。

• 案例：陕西西安某边坡支护项目采用无线双通道传感器，实现长时间稳定监测，维护成本降低40%。
