煤矿专用MCS400本安型锚索测力计

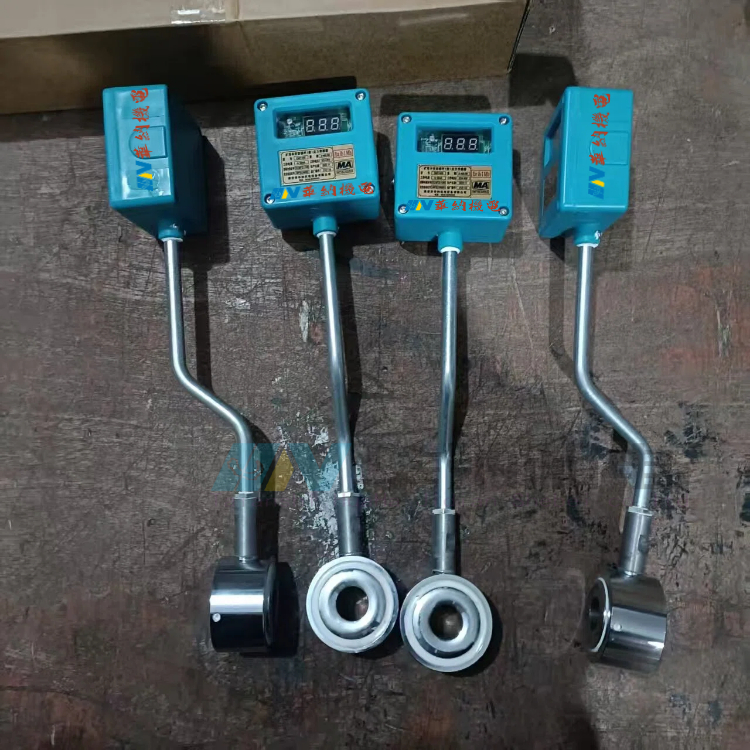

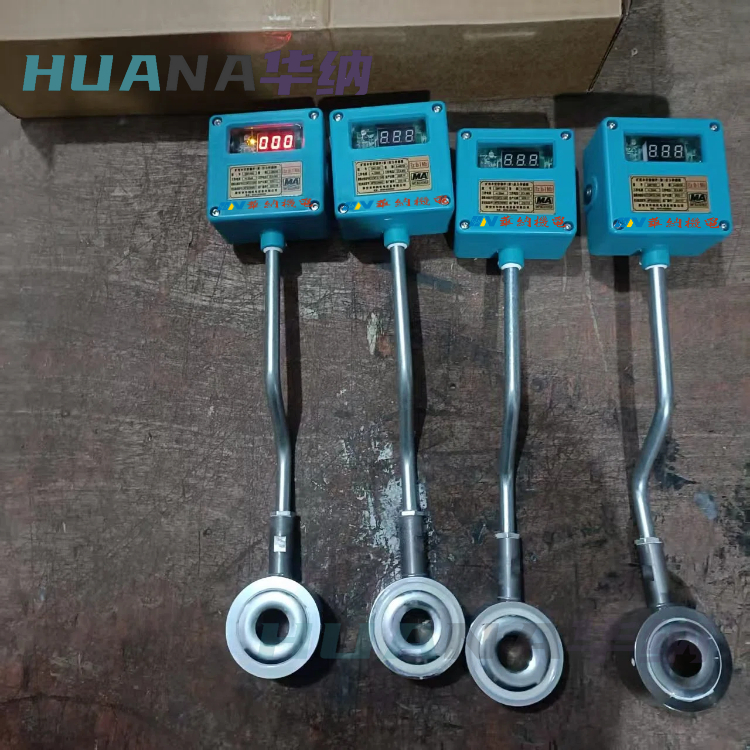

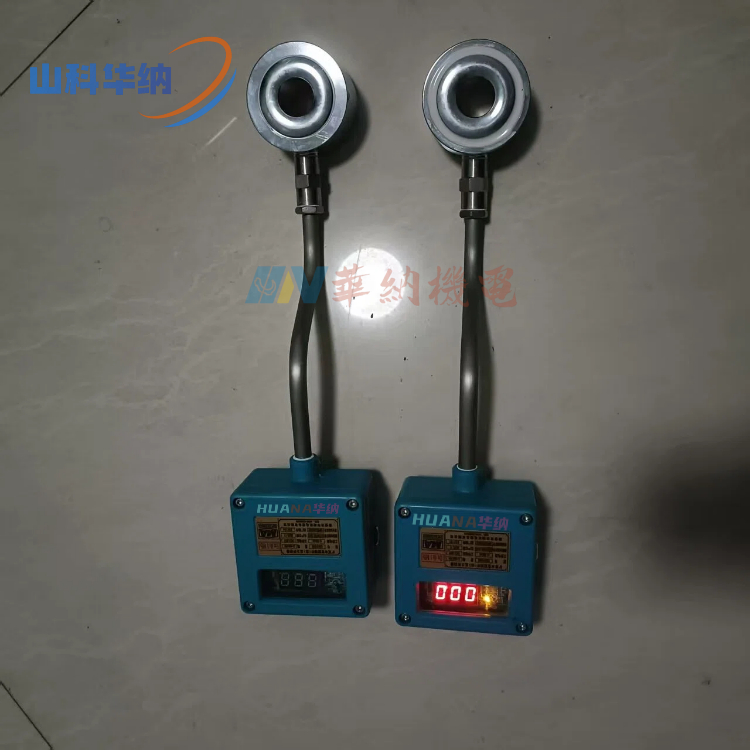

MCS‑400（MCS400）矿用本安型锚杆（锚索）测力计，用于煤矿井下有瓦斯、煤尘爆炸危险环境，监测锚杆、锚索的预紧力与工作载荷，监测巷道围岩支护应力，可辅助分析采动动压、冲击地压趋势，属于矿用支护应力监测传感器。 整机由压力传感钢筒（中空环形）、数显采集主机、连接线缆三部分组成，安装于锚杆 / 锚索外露端与托盘之间。

主要技术参数

表格

产品特点

1. 有线、无线双模式，工作面可免布线，也可接入井下环网系统；

2. 分段线性校正，测量精度稳定；

3. 现场直接读数，无需手持仪表；

4. 自动休眠，大幅延长电池使用寿命；

5. 应力超限、电池欠压双重报警提示；

6. 本安电路设计，适配煤矿井下爆炸性气体环境。

安装与使用要点

1. 将环形压力传感钢筒套入锚杆 / 锚索杆体，置于托盘与螺母之间，保证受力面平整，避免偏心受力；

2. 线缆连接压力钢筒与数显主机，主机固定于巷道壁，避开淋水、强冲击位置；

3. 拧紧螺母施加预紧，主机直接显示当前受力数值；

4. 可设置报警阈值，载荷超限时主机报警；

5. 设备闲置自动休眠，光照触发唤醒读取数据。

贮存运输与注意事项

• 贮存环境：‑10℃～+40℃，湿度≤90%，可存放 12 个月；

• 运输避免雨淋、剧烈撞击；

• 井下严禁开盖、更换非原厂电池，不得擅自改动本安电路；

• 应按周期送检校准，保证测量准确度。
