托盘式巷道顶板离层指示仪具体参数

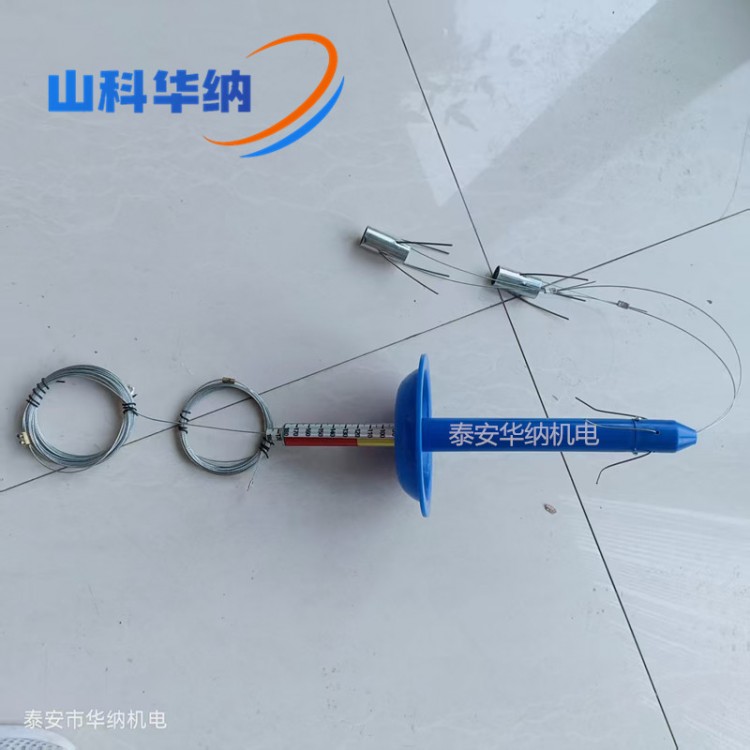

托盘式顶板离层指示仪的参数如下：

1. 量程：一般为 0-300mm。

2. 精度：通常为 1mm，部分型号可达 0.1mm。

3. 测量点数：常见为 2 点，分别用于监测浅层（锚杆长度范围内）和深层（锚杆长度范围外）的顶板离层情况。

4. 安装孔径：有 Φ28mm 或 Φ42mm 等规格。

5. 防护等级：一般为 IP67，能适应井下潮湿、粉尘的环境。

6. 测量方式：采用反光彩色显示，方便在黑暗环境中清晰读数。

7. 深基点位置：通常固定于钻孔深部 5m 处的稳定岩层内。

8. 浅基点位置：一般固定在钻孔 2-2.5m 处，即钻杆端部位置。

钻孔施工

1. 定位与钻孔

• 浅基点钻孔深度：通常为锚杆长度（如 2-2.5m），确保锚头固定在锚杆控制层内。

• 深基点钻孔深度：需穿透锚杆控制层，固定于稳定岩层（如 5m 处），钻孔深度需比深基点设计位置深 0.5m（便于锚头安装）。

• 在顶板待监测位置标记钻孔中心点，确保钻孔垂直于顶板（误差≤5°）。

• 使用钻机按设计深度钻孔：

2. 清孔

• 用压风或清水冲洗钻孔，清除岩粉和碎屑，避免影响锚固效果。

基点安装与锚固

1. 深基点安装

• 将深基点锚头（带测绳）通过安装杆送入钻孔底部，确保锚头到达设计深度（如 5m 处）。

• 推入树脂药卷（通常 2-3 支），旋转安装杆搅拌药卷，等待固化（根据树脂型号，固化时间约 1-5 分钟）。

• 固化后轻拉测绳，确认锚头固定牢固。

2. 浅基点安装

• 按同样方式将浅基点锚头送入钻孔浅部（如 2-2.5m 处），推入树脂药卷并搅拌固化。

• 确保浅基点锚头与锚杆（或锚索）锚固层位置一致，便于监测局部离层。

指示仪主体安装与测绳连接

1. 固定刻度套管

• 将刻度套管（带显示窗口）通过托盘或卡座固定于钻孔正下方的顶板表面，确保套管垂直于钻孔，避免测绳摩擦卡顿。

2. 测绳穿引与校准

• 将深 / 浅基点测绳穿过刻度套管顶部的导向孔，下端连接到指示仪的读数装置（如指针、数码管或反光色标）。

• 调整测绳张力，确保自然下垂无缠绕，然后在刻度套管上标记初始读数（零点）。

3. 密封与防护

• 用密封胶或橡胶垫封堵钻孔与套管接口，防止粉尘、水渗入影响测量精度
