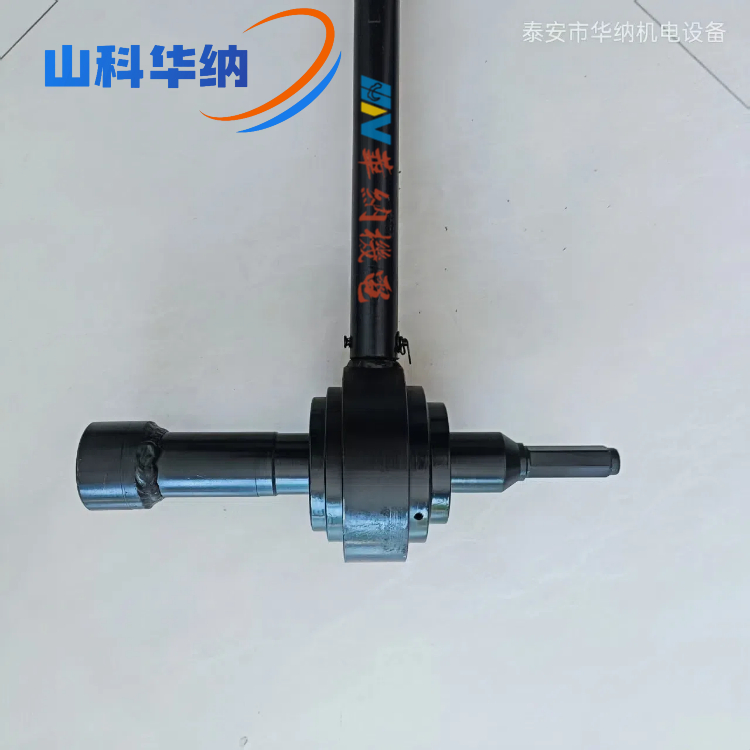

煤矿扭矩倍增器：提升作业效率与安全的新利器

矿用扭矩倍增器是煤矿机电设备安装、检修中用于放大扭矩的专用工具，主要解决井下大规格螺栓（如液压支架、刮板输送机、绞车等设备的连接螺栓）紧固或拆卸时人工扭矩不足的问题，具有安全、高效、省力的特点。以下是其详细介绍：

一、基本原理

矿用扭矩倍增器基于行星齿轮传动原理工作，通过多级齿轮减速机构实现扭矩放大：

• 当输入端（通常连接手动扳手或气动扳手）施加较小扭矩时，动力经太阳轮、行星轮、内齿圈等齿轮组传递，利用 “转速降低、扭矩增大” 的机械特性，在输出端产生数倍于输入扭矩的力。

• 扭矩放大倍数（传动比）通常为 5:1 至 200:1，例如选择 10:1 的倍增器时，输入 100N・m 扭矩，输出端可获得 1000N・m 扭矩，轻松应对大规格螺栓的紧固需求。

二、结构组成

• 输入端：包括输入齿轮轴和连接接口，用于连接动力源（如手动扳手的方头、气动扳手的驱动轴），部分型号配备换向手柄，可切换正转（紧固）或反转（拆卸）。

• 齿轮传动系统：核心为行星齿轮组，由太阳轮（主动轮）、3-4 个行星轮（从动轮）、行星架和内齿圈组成，通过多级齿轮组合实现不同的扭矩放大倍数。

• 输出端：为方形驱动头（常见规格有 1 英寸、1.5 英寸等），用于连接套筒，直接作用于螺栓或螺母。

• 外壳：采用高强度合金钢材（如 40Cr）制成，具有防爆、抗冲击性能，适应井下潮湿、多尘、可能存在瓦斯的环境。

• 定位装置：部分型号配备反作用力臂，作业时可将反作用力传递到邻近的固定支撑点（如设备机架），避免操作人员承受反作用力，提高安全性。

三、技术参数

• 扭矩范围：输出扭矩通常为 500-10000N・m，覆盖煤矿常用大规格螺栓（如 M24-M64 螺栓）的紧固扭矩要求（如液压支架连接螺栓常需 3000-8000N・m）。

• 传动比：常见 5:1、10:1、20:1、50:1、100:1 等，可根据螺栓所需扭矩和输入动力的大小选择（例如手动扳手输入最大扭矩约 500N・m，搭配 20:1 倍增器可输出 10000N・m）。

• 输出方头规格：与套筒匹配，常见 1 英寸（25.4mm）、1.5 英寸（38.1mm），适配不同尺寸的螺栓头部。

• 重量：因材质和扭矩范围不同，通常为 5-20kg，小型化设计便于井下狭小空间操作。

• 防爆等级：需符合煤矿安全标准（如 Ex dⅠ），确保在瓦斯、煤尘环境中使用无安全隐患。

四、功能特点

• 大扭矩输出：通过齿轮传动放大扭矩，解决人工或普通工具无法紧固 / 拆卸大规格螺栓的问题，尤其适用于设备长期运行后螺栓锈蚀、咬死的情况。

• 安全省力：操作人员只需施加较小的力即可获得大扭矩，减少体力消耗；反作用力臂设计避免 “反冲力” 伤手，降低操作风险。

• 精准控制：部分型号可搭配扭矩扳手使用，通过输入端控制扭矩，实现输出扭矩的精准调节，避免螺栓过紧导致断裂或过松导致设备泄漏、松动。

• 适应井下环境：外壳防水、防尘，齿轮组采用密封结构，防止煤尘、水分进入影响传动；防爆设计满足《煤矿安全规程》对井下工具的安全要求。

• 通用性强：通过更换不同规格的输出套筒，可适配多种螺栓型号，适用于液压支架、掘进机、采煤机、刮板输送机等多种煤矿设备的维护。

五、应用场景

• 液压支架检修：紧固或拆卸液压支架的立柱、千斤顶连接螺栓（如 M36-M52 螺栓），确保支架结构稳定。

• 刮板输送机安装：连接中部槽的大规格螺栓（如 M24-M30）需要严格的预紧力，通过倍增器保证连接强度，防止运行中松动。

• 绞车、减速机维护：对主轴、齿轮箱的固定螺栓进行拆卸，尤其是长期使用后锈蚀的螺栓，避免强行拆卸导致螺栓断裂。

• 井筒设备安装：如罐笼、提升机的连接螺栓，需要超高预紧力，依赖倍增器实现精准紧固。

六、使用注意事项

• 作业前需根据螺栓所需扭矩选择合适传动比的倍增器，避免扭矩过大损坏螺栓或设备。

• 确保反作用力臂支撑牢固，与邻近固定物可靠接触，防止作业时打滑导致工具甩出。

• 定期检查齿轮组润滑情况，加注专用润滑油，防止磨损；清理输出端和输入端的杂物，保证连接可靠。

• 操作人员需佩戴防滑手套，站稳重心，避免工具反冲导致摔倒；在瓦斯浓度超标的区域禁止使用，需先通风达标。

• 搭配扭矩扳手使用时，需先校准 “输入扭矩 × 传动比 = 输出扭矩” 的关系，确保螺栓预紧力符合设备说明书要求。

矿用扭矩倍增器通过机械传动原理，为煤矿大型设备的螺栓紧固与拆卸提供了高效、安全的解决方案，是保障井下设备安装质量和检修效率的关键工具。
