铸铁电机试验平台，通常指用铸铁（如 HT200、HT250、HT300）铸造并精加工而成的基础平台/底座/平板，常带 T 型槽、地脚孔、导轨面等。它本身一般不含测功机、传感器和测控系统，而是整个电机试验台的机械基础。它的核心作用是：稳、平、准、可调、吸振。

一、主要功能

承载与安装固定

用来安装被测电机、测功机、轴承座、联轴器、传感器、夹具等，承受设备重量和电机运行时的扭矩反力。

提供精度基准

加工面具有较高的平面度、平行度、垂直度，可作为对中找正、装配和测量的基准，保证电机与测功机同轴。

对中与位置调整

通过 T 型槽、地脚孔、调整垫铁、压板等，可调整电机和测功机的前后、左右、高低位置，适应不同中的心高和轴长的电机。

减振与抗振

铸铁材料阻尼较大，能吸收和衰减电机运行中的振动，减少振动对扭矩、转速、噪声等测量结果的干扰。

精度稳定、不易变形

铸铁平台通常经过时效处理，内应力小，长期使用中不易变形，能保持安装精度和测量重复性。

可扩展与集成

可拼接成更大平台，也可加装导轨、防护罩、隔振垫、接线槽、接地端子等，便于组成完整试验台架。

安全与接地

通过地脚螺栓固定在地基上，防止运行时移位；同时可设置接地，保障电气安全。

改善测试环境

可作为电机、控制器、减速器、对拖机组等的统一安装基础，使试验现场整齐、可靠、便于维护。

二、主要用途

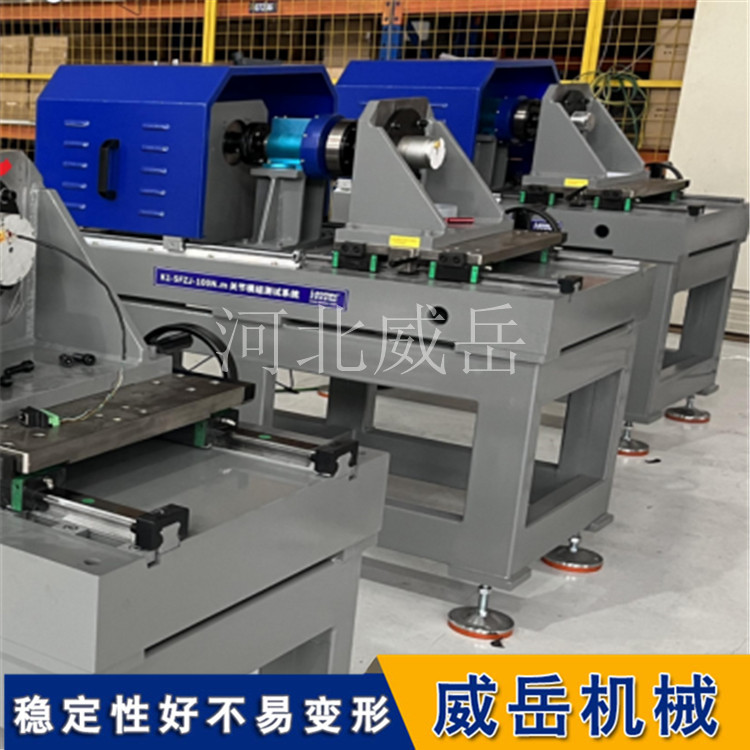

电机研发与性能测试：安装被测电机和测功机，完成效率、扭矩、转速、功率等测试。

型式试验与出厂检验：按标准进行空载、负载、堵转、超速、温升、过载等试验。

对拖试验与负载模拟：作为对拖台架基础，安装两台电机或电机与测功机。

NVH 与振动噪声测试：提供稳定低振基础，减少外界振动干扰。

耐久与可靠性试验：长期循环运行、寿命试验、高低温环境试验的基础平台。

新能源汽车电驱测试：驱动电机、电机控制器、减速器、动力总成台架的安装底座。

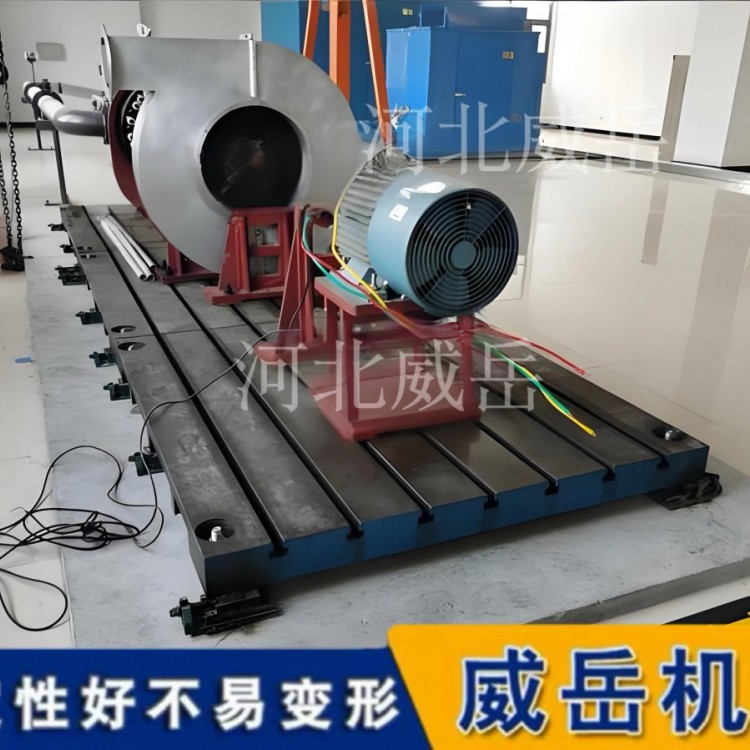

工业电机与伺服电机测试：伺服、步进、无刷、压缩机、风机、泵类电机等测试。

教学实训与维修检测：院校实验室、培训中的心、电机维修站的安装与测试基础。

其他旋转机械测试：也可用于轴承、减速机、传动系统等试验安装。

三、选型与使用要点

材质：常用 HT200、HT250，重载高精度可选 HT300。

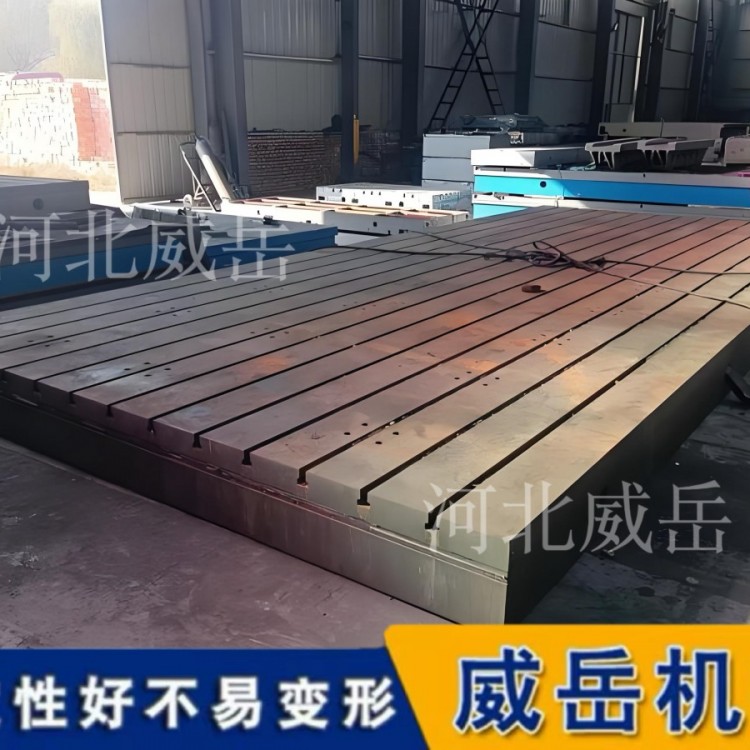

结构：单块平台、拼接平台、T 型槽平台、导轨平台、铁地板等。

精度：根据测试要求选择平面度等级和加工精度。

承载：按电机、测功机、夹具总重量及动态扭矩反力选择。

安装：需调平、固定，必要时二次灌浆或加隔振垫。

维护：防锈、防磕碰、定期校验精度，避免超载和偏载。

总之，铸铁电机试验平台是电机试验系统的机械基础，本身不直接测量电机性能，但决定了台架的安装精度、运行稳定性和测试可靠性。要形成完整电机试验平台，还需配置测功机、扭矩转速传感器、功率分析仪、控制系统和测试软件。
