划线铸铁平台怎么选？精度、材质、规格三个维度拆开讲

选划线铸铁平台，把精度等级、材质牌号、规格尺寸三个维度搞清楚，基本就能选对。

精度等级怎么定

划线平台的精度按工作面平面度划分，按国家标准分为0、1、2、3四个等级。检验用平台在每边为25mm平方的范围内不少于25个接触点，2级不少于20个，3级不少于12个。

划线平台通常选用2级或3级。3级平台用于一般划线作业，接触点不少于12个，平面度公差相对宽松，采购成本也更低。划线操作本身精度在0.25到0.5毫米之间，3级平台的精度完全能满足要求。如果是零件的划线，需要配合方箱、V型块等工具使用，这时候可以考虑2级平台。

焊接和粗加工场景用3级就够了，用高精度平台反而容易被飞溅烧伤，修复费用不低。精度匹配的核心原则是“够用就好”，划线场景不需要像检验场景那样追求高精度。

材质怎么选

划线平台主要采用HT200-300高强度灰铸铁。HT200适合常规划线作业，HT250适合中重载划线，HT300适合大型工件或频繁冲击的工况。

比材质牌号更需要关注的是时效处理。平台经过人工退火（600到700℃）和自然时效（2到3年）处理以保证精度稳定和耐磨性能好。选型时问厂家三个问题：材质什么牌号？做了几次人工退火？有没有自然时效？含糊其辞的厂家建议跳过。时效处理不到位的平台，用一年半载精度就跑了，划出来的线也跟着偏。

规格尺寸怎么定

划线平台的规格覆盖100×100mm至3000×8000mm，更大尺寸可拼接使用。选尺寸的时候，先量工件尺寸，四周各留出操作余量。

操作余量一般建议150到200mm，用来放置方箱、V型块、高度尺等辅助工具，也方便人员操作。比如工件是800mm×600mm，长边加300mm得到1100mm，宽边加300mm得到900mm，那台面尺寸至少选1000mm×800mm（标准规格取大值）。

场地条件也要核对——平台放进去之后四周要留出操作空间，人至少能正常转身。如果平台尺寸大于门宽，要考虑拼接方案。大型工件划线时，平台还需要承受工件的重量和划线时的侧向力，选型时要考虑承载能力，预留足够的余量。

工作面的附件配置

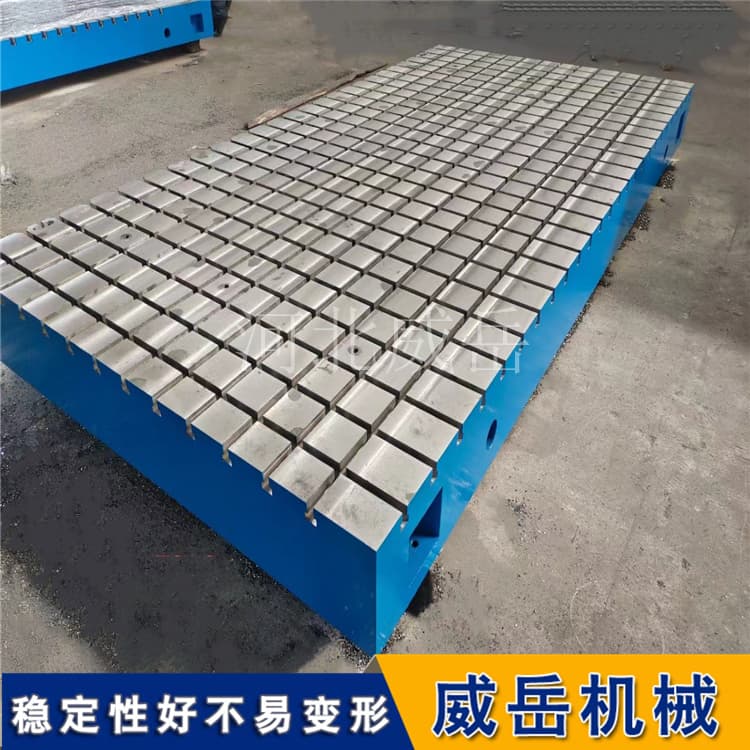

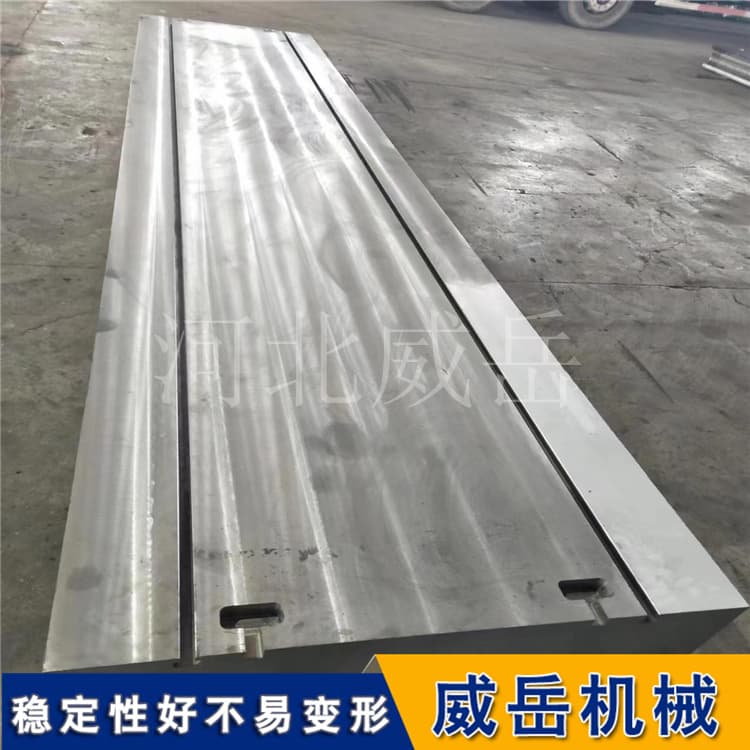

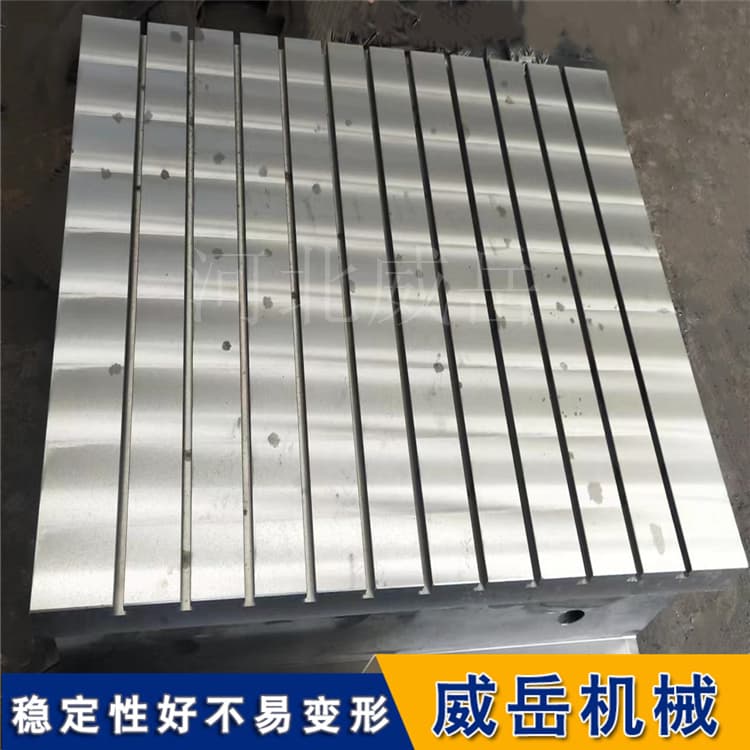

划线平台的工作面上常带有T型槽，可用于固定工件或辅助设备。如果经常需要固定工件划线，建议选带T型槽的划线平台。如果主要做自由划线，选平面平台就够用了。

工作面上还可以加工V形槽、U型槽和圆孔、长孔等，用于定位轴类零件或圆形工件。V形槽用于放置圆柱形工件，方便划线或找正。选型时根据经常划线的工件形状来匹配——常划轴类零件，选带V形槽的平台；常划方形零件，选带T型槽的平台。

选型流程可以这样走：先根据划线精度要求确定等级，再根据工件尺寸确定台面规格，然后根据是否需要固定工件确定是否带T型槽，最后确认材质牌号和时效工艺。把这几步走完，选出来的平台就能用得顺手。
