南京拓维运动科技六自由度足式机器人扰动模拟平台

足式机器人扰动模拟平台：六自由度并联装备助力足式机器人环境适应性验证

随着足式机器人技术快速发展，四足、双足人形机器人在巡检、应急救援、特种作业等领域逐步落地。足式机器人核心能力集中在复杂地形下的行走平衡、抗扰动与姿态维持能力，如何在实验室环境下高效复现现实复杂地面扰动，完成步态算法、平衡控制器的迭代验证，成为研发环节的关键难点。足式机器人扰动模拟平台作为核心试验装备，为足式机器人室内标准化测试提供重要硬件支撑。

行业现存测试痛点

目前足式机器人性能验证普遍存在诸多现实短板。传统测试手段多依靠实地户外场地试验，受地形、气候、环境条件制约，扰动工况无法精准复现，不同版本控制算法之间难以开展定量对比；普通单轴、双轴摇摆台仅可实现单一维度角度扰动，无法模拟现实环境中倾斜、颠簸、冲击、滑移耦合的六维复合扰动，实验室仿真结果和实物测试存在较大偏差。

部分企业采用简易搭建的试验工装，无标准化软硬件体系，缺少完整的数据记录与回放能力，故障工况难以复现追溯。同时外场测试样机损耗大，试验周期长，测试成本居高不下；普通试验台环境适应性不足，难以模拟高低温耦合扰动工况，无法充分考核足式机器人在极端环境下步态稳定性，制约足式机器人算法迭代与产品落地进程。

针对上述行业痛点，南京拓维运动科技作为定制平台厂家，推出 TW6 系列足式机器人扰动模拟平台，依托成熟六自由度并联机构技术，构建可控、可复现、可量化的室内扰动试验环境，完成足式机器步态调试、抗扰动性能评估。

核心技术架构与工作原理

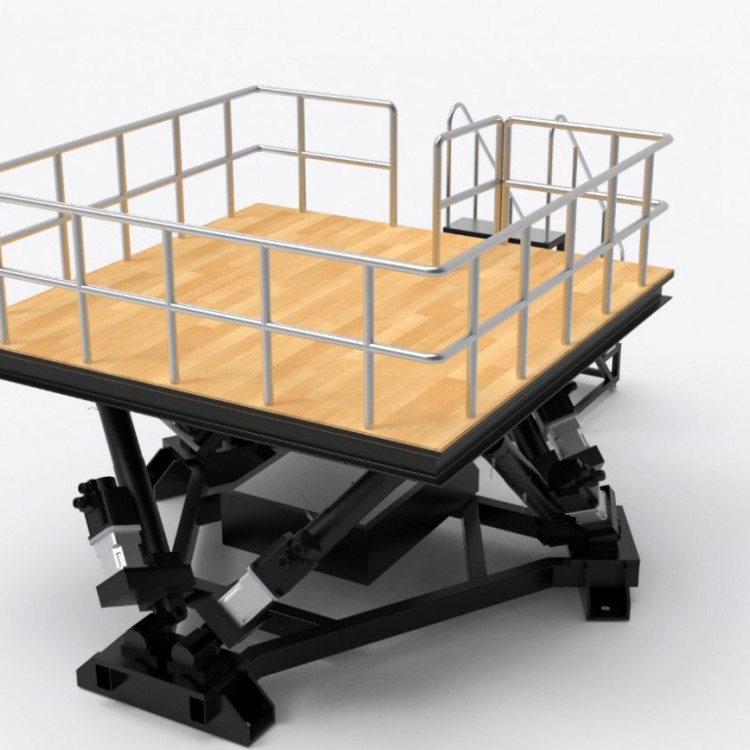

TW6 足式机器人扰动模拟平台采用 Stewart 六自由度并联机构架构，整套系统包含静平台、多组伺服驱动支链、动平台、高精度铰接组件。通过六组伺服驱动单元协同驱动，带动动平台同步输出俯仰、横滚、偏航旋转运动以及纵移、横移、升降三维平移运动，模拟真实场景下地面倾斜、颠簸、冲击、滑移等多维复合扰动。

系统基于运动学逆解算法完成多轴协同解算，借助 EtheCAT 高速工业总线实现多轴伺服同步控制；结合几何标定与热变形补偿，降低装配误差、温度变化带来的位姿偏移。试验过程中，放置于动平台之上的足式机器人感知平台输出的扰动激励，机器人本体的 IMU、足底力传感器采集反馈数据，与平台输出的标准位姿基准进行比对分析，完成步态策略调优、抗扰动算法验证，实现仿真模型与实物测试闭环。

产品基础参数与性能指标

电气与软件系统规格

电气规格

• 电源要求：AC220V/AC380V

• 通讯接口：千兆以太网（EtheCAT）、USB3.0、RS485

• 控制频率：伺服环 1000Hz，姿态环 200Hz

• 安全等级：PLd/Cat.3，具备过载 / 漏电保护，保障试验样机及设备运行安全。

软件规格

• 通讯协议：EtheCAT、UDP、TCP/IP、USB 串行；

• 仿真兼容：X‑Plane、P3D、iRacing、CarSim、TruckSim、Prescan、MATLAB/Simulink，支持仿真工况直接下发至足式机器人扰动模拟平台，打通数字仿真与物理试验链路；

• 控制系统：搭载专属六自由度运动控制软件，内置专业洗出算法，支持运动幅度、扰动强度自定义调节；开放 API/SDK 接口，支持用户二次开发、试验工况自定义配置以及完整数据日志回放，便于试验数据解析、故障工况复现，适配足式机器人步态算法迭代调试。

典型应用场景与应用价值

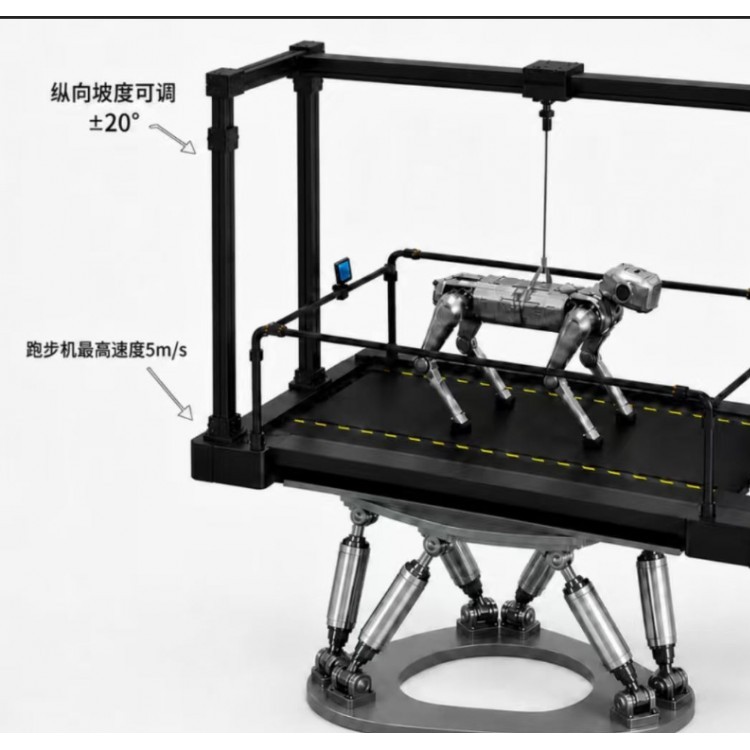

足式机器人扰动模拟平台面向双足人形、四足机器人研发、标定、可靠性测试全流程，典型应用场景如下：

1. 步态算法抗扰动测试：模拟地面颠簸、坡面倾斜、侧向冲击、地面滑移等复合扰动工况，测试足式机器人在各类扰动下步态维持、姿态恢复能力，对比不同步态控制策略性能差异，减少外场试验频次。

2. 足底感知与惯性传感器标定试验：输出标准化六维扰动激励，完成足式机器人足底力传感器、IMU 姿态单元标定校验，评估传感器受扰动条件下输出误差，优化感知解算精度。

3. 高低温耦合环境可靠性验证：平台可在‑20℃‑70℃宽温域环境稳定工作，可配合环境舱完成高低温叠加扰动的综合试验，考核整机、控制器、传感器在复杂工况下长期运行稳定性。

4. 硬件在环联合仿真试验：对接 MATLAB/Simulink、Prescan 仿真工具，搭建硬件在环测试系统，将仿真生成的地形扰动信号直接输出到实体足式机器人扰动模拟平台，实现仿真‑实物联合验证，加速算法从仿真走向实物落地。

借助该平台，大量外场试验工作可以转移至实验室内部完成，试验工况可重复复现，测试数据可量化追溯，有效缩短足式机器人研发迭代周期，降低样机损耗与实地测试成本。

总结

足式机器人的环境适应与抗扰动能力是产品商业化落地的核心指标，足式机器人扰动模拟平台作为室内关键试验装备，为步态算法开发、样机性能评估提供可控的物理试验条件。南京拓维运动科技 TW6 系列足式机器人扰动模拟平台依托六自由度并联机构，支持宽载荷范围与非标定制，配套完整电气与开放软件生态，服务于科研院校与机器人企业，助力足式机器人测试流程标准化、试验过程智能化，推动国内足式机器人产业技术持续升级。
