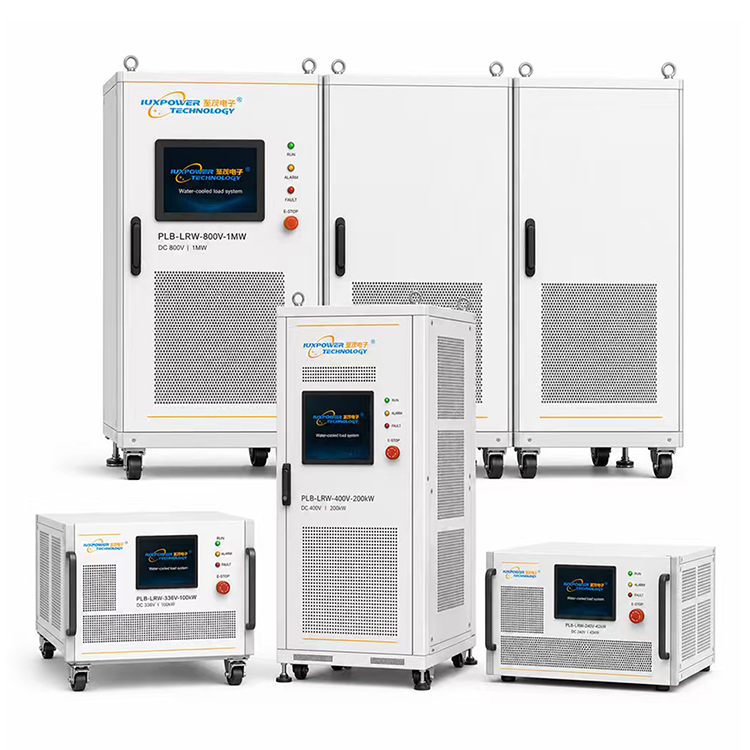

PLB-LRW 可编程直流液冷水冷负载

产品介绍

PLB-LRW系列是一款面向高压直流数据中心、储能系统和直流供电设备验证的可编程直流水冷负载，覆盖DC 240V、336V、400V和800V四个电压平台。设备可按设定功率完成阶跃、斜坡、循环和持续放电测试，真实复现直流服务器、直流PDU及母线系统的耗能工况。
模块化水冷阻性单元将直流电能稳定转换为热量，并通过外部CDU或液冷回路带离测试区域。系统配置直流隔离、极性检测、反接禁止加载、绝缘监测接口、硬件急停和水电联锁，可用于单机容量试验，也可通过200kW基础柜并联扩展至800kW和1MW系统。

产品特点

• 四级直流电压平台：覆盖240V、336V、400V和800V，适配传统及新一代高压直流数据中心。

• 稳定耗能式加载：水冷阻性功率模块将直流电能转换为可测热量，适合容量与持续带载验证。

• 可编程功率工况：支持功率设定、阶跃、斜坡、循环、保持和长时间恒功率运行。

• 高压直流状态监测：显示直流电压、电流、功率、负载率及绝缘/极性相关状态。

• 本地与远程协同：触摸屏本控、上位机远控、数据记录和多机集中管理按项目配置。

• 多柜模块化扩展：200kW基础柜可组成400kW、800kW和1MW系统，支持主从功率分配。

• 高压与水路全部后置：DC+、DC-、PE、进出水口和通信接口统一布置在后部，便于工程隔离。

• 直流专用安全保护：急停、过流、过压、短路、过温、低流量、漏液、极性检测与反接禁止加载及绝缘异常联锁。

应用行业

• 240V、336V、400V及800V高压直流数据中心和智算中心

• HVDC整流柜、直流母线、直流PDU及通信电源设备制造

• 储能系统、蓄电池组、直流屏和高压直流电源研发

• 充电模块、工业直流电源和功率电子变换设备测试

• CDU、液冷管路、冷板及二次侧换热系统制造与集成

• 科研院所、第三方检测、型式试验、出厂检验和老化测试

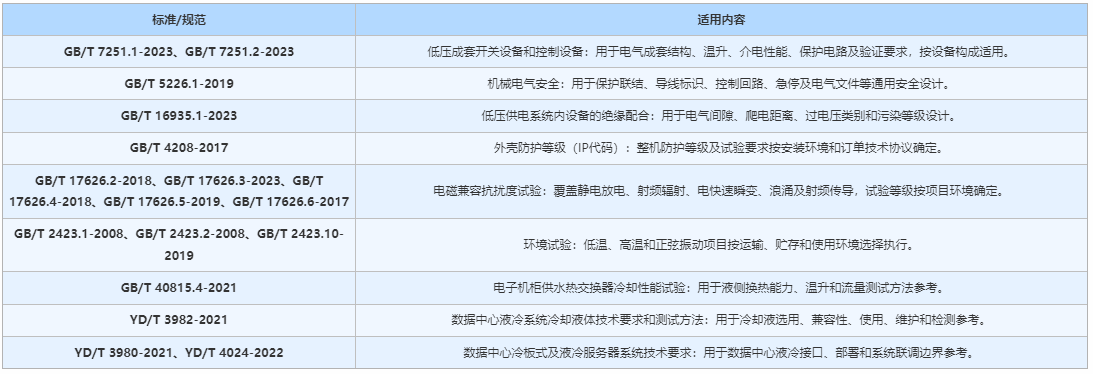

适用标准与规范

本系列不存在可单独覆盖整机全部要求的唯一专用国家标准。产品设计、制造和验证采用电气安全、低压成套、绝缘配合、EMC、环境试验及液冷接口规范的组合。下列标准按产品配置和项目范围适用。

符合性说明  标准版本、试验等级、IP等级、认证范围及验收方法须在订单技术协议中锁定。引用标准表示设计与试验依据，不等同于整机已取得该标准的第三方认证；出口项目可按合同增加IEC/EN要求。

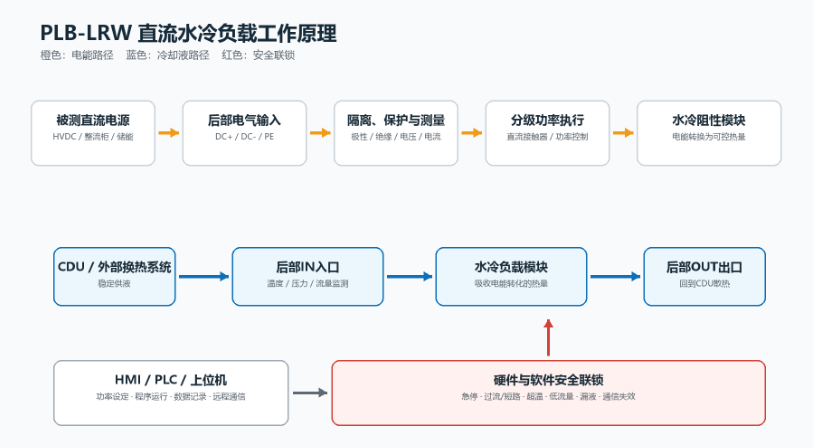

工作原理

被测直流源经后部DC+、DC-和PE进入直流隔离、极性/绝缘保护与测量单元，控制器按照目标功率投入水冷阻性模块。电能转化为热量后，主要热量由冷却液带回CDU；极性错误、绝缘异常、低流量、超温、过流或急停会禁止加载或立即卸载。
液侧热功率计算  Q = ρ × cp × F × ΔT。以水为例，所需流量约为 F≈14.3P/ΔT（L/min）；例如42kW、设计温差10℃时，理论流量约60L/min。乙二醇/丙二醇溶液须使用实际密度和比热容修正。

安全原则  水冷许可未建立、急停未释放或存在电气故障时禁止加载；保护动作切除负载回路后，冷却回路按设定保持后冷却。故障复位后目标功率保持0kW，禁止自动恢复原负载。

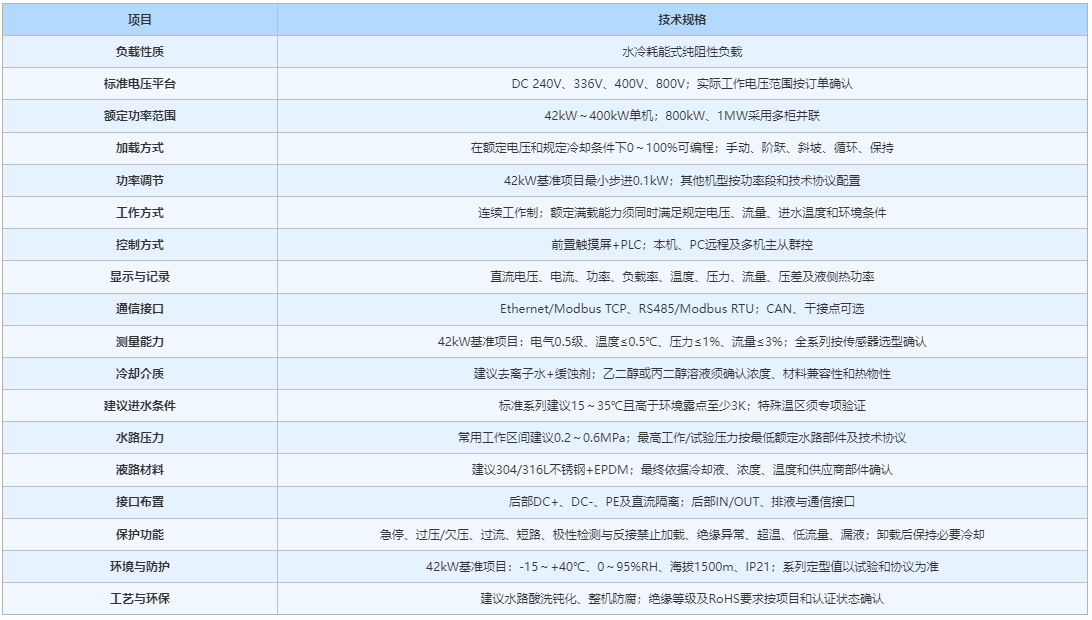

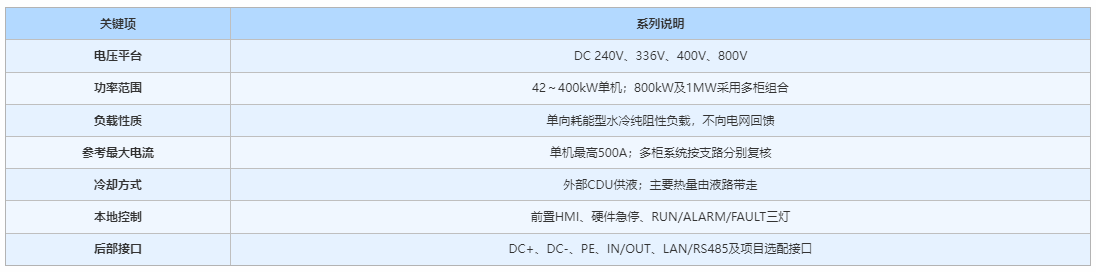

系列规格参数

下表用于官网系列展示。标注“典型”或“可定制”的项目应在具体订单技术协议中锁定。

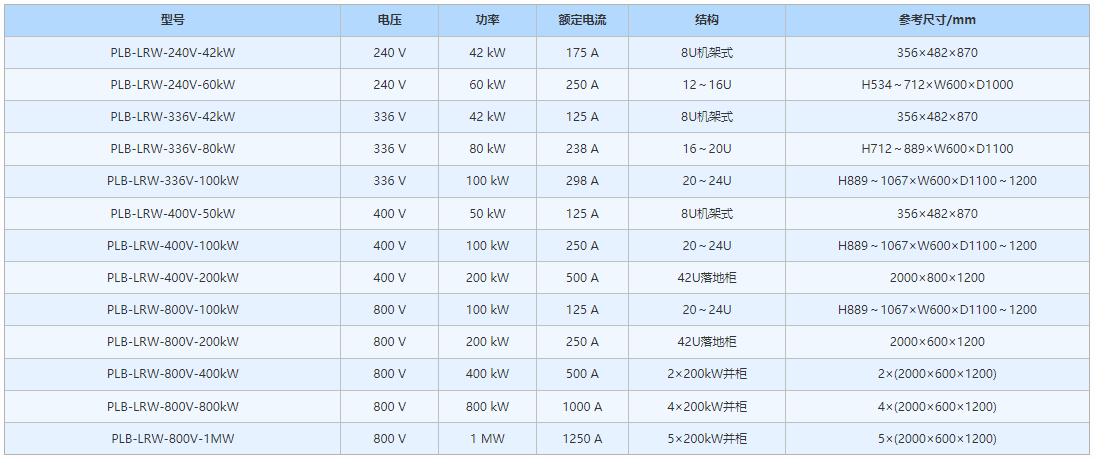

产品选型规格

额定电流按标称电压和额定功率计算，仅用于前期选型；电缆、断路器、母排及端子应依据连续载流、温升、安装方式和当地规范复核。

系列组合建议  240V主做42/60kW；336V主做42/80/100kW；400V主做50/100/200kW；800V主做100/200/400kW，并通过多柜并联扩展至800kW和1MW

订货选型须知
1.额定电压、允许工作电压范围、额定功率及最大电流
2.功率步进、阶跃/斜坡/循环程序和持续放电时间
3.直流隔离、预充/放电、反接、绝缘监测及急停链路要求
4.冷却介质、设计温差、目标流量、允许压降和接口规格
5.通信协议、单机或多柜并联、安装空间及运输条件
注：表中尺寸为产品规划参考，不含把手、脚轮、调平脚、外露接头和外部电缆；多柜系统占地还需计入柜间距、配电/主控、水歧管和维护空间。实际交付参数以设备铭牌、订单技术协议及随机受控图纸为准。
