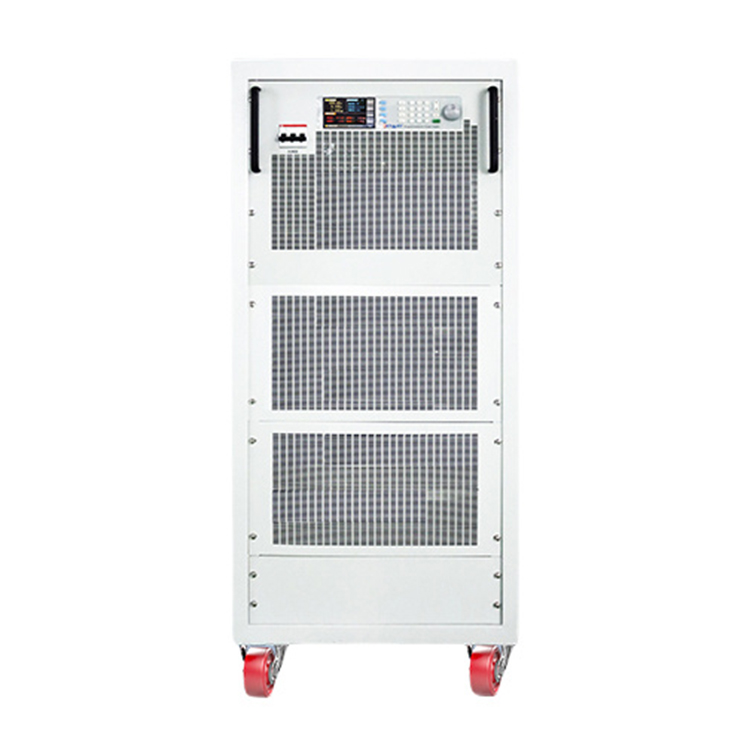

IPDC2000系列多功能双向直流电源

IPDC2000 系列多功能双向直流电源是采用三相 PFC 回馈式设计,纯数字化 PWM 整流技术,AC-DC 双向变换采用 四象限 SVPWM 技术，能量双向流动，功率因素高达 0.99 以上，100%能量回馈,馈网电流污染小，输入功率因数高: ＞0.99,额定工作时谐波＜3%,功率因数高，对电网污染小，满足国标 GB/T14549-93 电能质量公用电网谐波的要 求；输出精度高，动态响应速度快，能量 100%回馈电网;广泛适用于新能源汽车电机、电控测试、动力电池组充放电测试、以及其他电力电子测试等领域产品的前期研发、后期型式试验、可靠性测试，以及生产线产品出厂测 试；满足 GB/T18488.1-2015、GB/T18488.2-2015、GB/T29307-2012 中测试项目对电源的使用要求。

电池模拟功能具备模拟多种电池的充放电的特性，用户可选择模拟不同电池的类型、串联节数、并联节数及 SOC指 标，从而全面模拟电池的输出特性，包括了电池放电过程中电池内阻特性变化的过程；

可编程直流电源功能具备恒压、恒流、恒功率模式输出，可自动交叉变换，维持控制与保护兼顾特性，确保直流电源 输出的高精度、低纹波、电压电流动态响应速度快；

直流电子负载功能具备具有恒阻、恒压、恒流、恒功率等功能； 注：可订制输出多通道，通道之间可并机使用。

产品应用

车载充电/OBC/DC-DC/氢燃料电池/航空航天、军.工电子/电器电子/新能源电机、电控、电池/电子元器件

产品特点

◆ 三相 P.F.C 回馈设计, 系统采用 AC-DC、DC-DC 双向变换两级架构,能有效的平稳母线电压在突加时的波动，从而提高整机输出的动态响应时间,电气完全隔离;

◆ AC-DC 双向变换采用四象限 SVPWM 技术，能量双向流动，功率因素高达 0.99 以上，并网谐波污染小100%能量回馈,馈网电流污染小，输入功率因数高:＞0.99,额定工作时谐波＜3%;

◆ 智能监控功能,友好的人机界面,可通过 CAN 总线或 PC 远程控制;

◆ 具有恒压、恒流、恒功率功能,且电压电流可以 0-100%量程调节,电源/负载可双模式运行;传统电源输出电压 最大值和额定值相同，我司电源输出电压最大值远超出额定值，电源在高于额定电压时恒功率输出，最大限度提高了电源的输出能力。

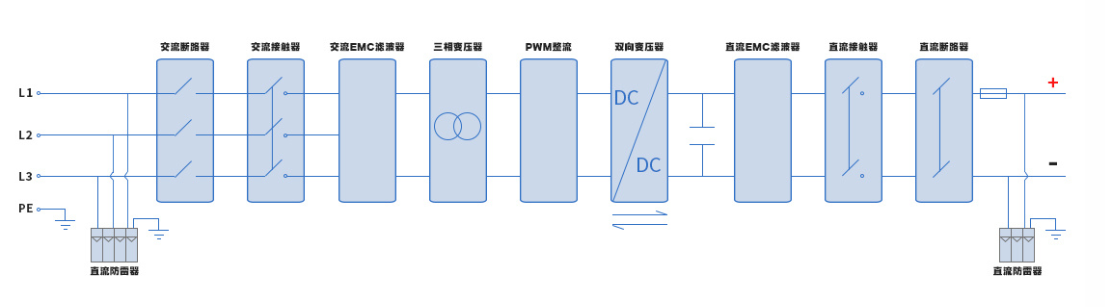

产品原理

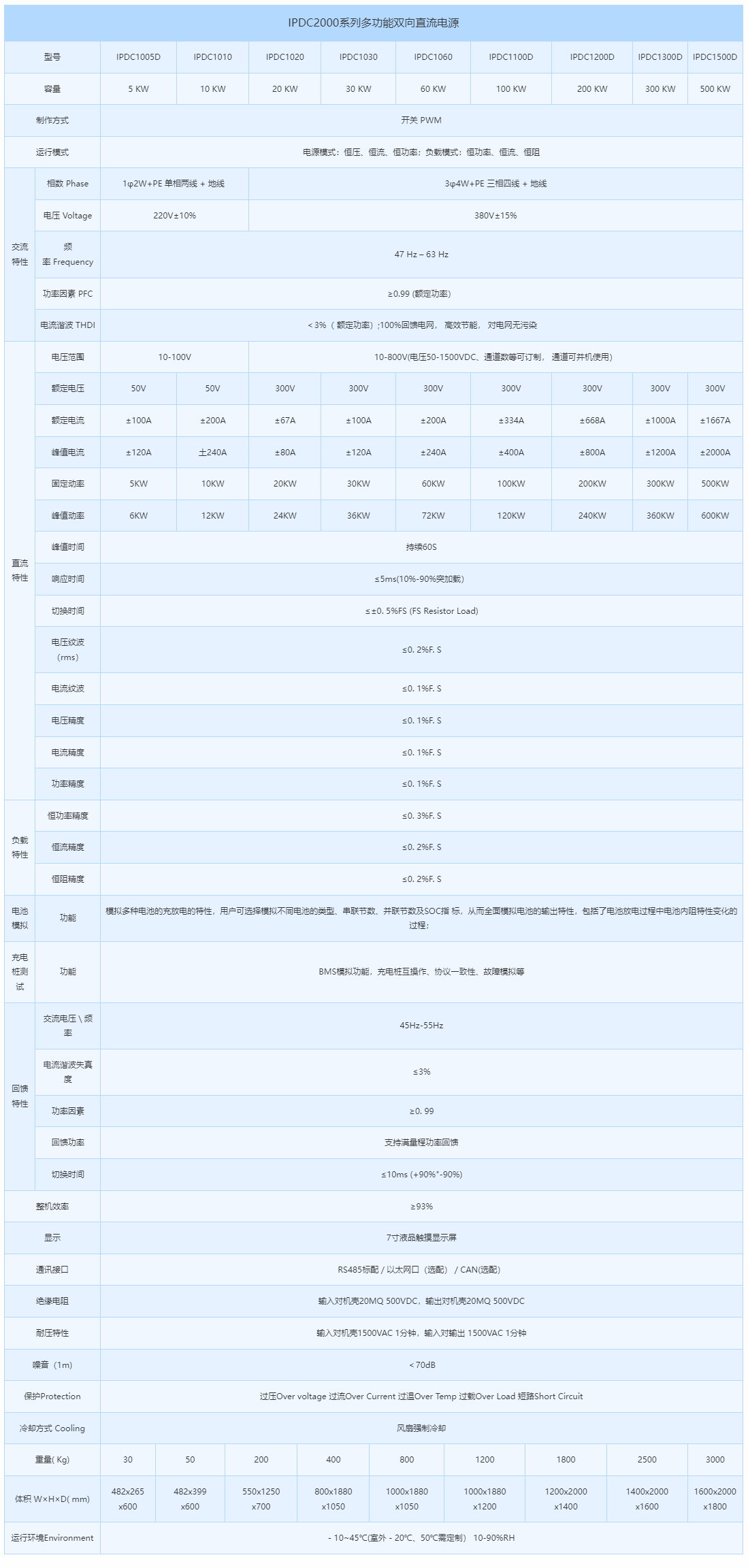

 产品规格
