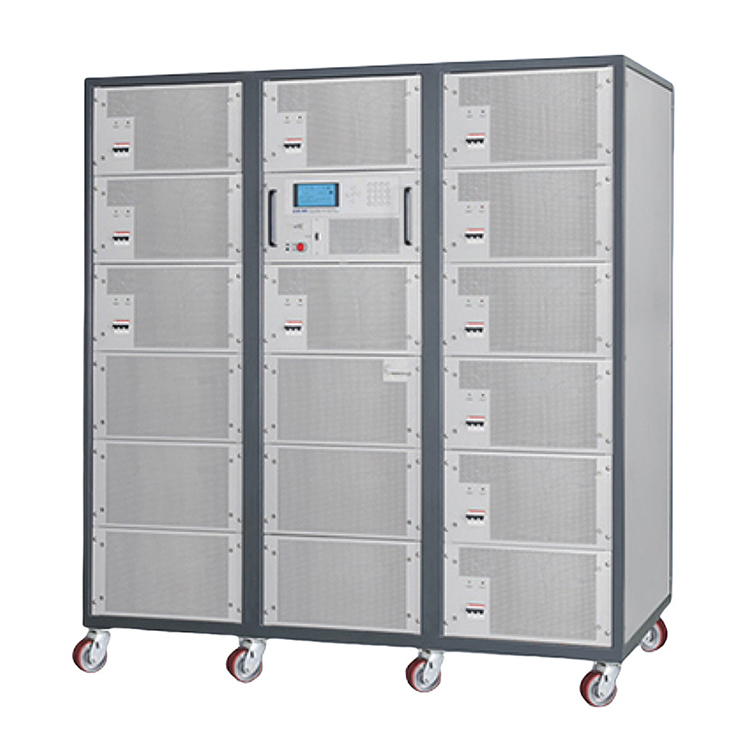

CRIK5000直流电子负载

产品特点

◆ 功率范围覆盖1-500KW，满足各行业需求。

◆ 电压范围120V、600V、1000V三种规格，其它等级可定做。

◆ 保护功能完备，过电流、过电压、过温度、过功率及极性反接提醒保护；全方位MOS保护，避免炸机。

◆ 多台负载级联，可随时简单扩展功率。

◆ 分布式设计，功率扩展、维修极为方便。

◆ 高功率密度，节省宝贵空间。

◆ 恒电流(CC)、恒电压(CV)、恒电阻(CR)和恒功率(CP)四种测试模式。

◆ 带载、卸载电压可编程，测试测量减少意外。

◆ 纯硬件恒电阻、恒功率设计，稳定可靠。

◆ 模拟短路功能。

◆ 强大的充放电控制功能，可串联模式充放电，方便蓄电池、超级电容测试。

◆ 内置ESR测试功能，支持多种行业标准，蓄电池、超级电容用户可节省宝贵投资。

◆ 方便实用的OCP测试。

◆ 高达20KHz动态测试性能，上升下降斜率可分别设置。

◆ 大尺寸彩色液晶屏，信息显示更全面。

◆ 智能风扇控制，低噪音，更环保。

◆ 强大的自动测试功能，复杂测试任务一键搞定。

◆ 模拟编程接口、电流监控接口、远近程触发功能，可实现复杂的功能控制和监测。

◆ 多种通讯控制接口，LAN、RS232、CAN、GPIB（选配）。

◆ 3U标准19寸模块，方便机架应用。

◆ 无与伦比的高可靠性，平均无故障时间行业内领先。

产品特证

负载设计有全方位的MOS保护，MOS周围均设计有保险，无论MOS如何损坏，皆不会导致正极与负极或者正极与控制电路的短路。部分MOS损坏并不会加速其他MOS的损坏，可持续使用。

分布式设计，可直接更换或增加功率层，维修简单方便，易于功率扩展。

设计有功率限制电路，反应时间极短，可有效保护负载不会因为过功率而损坏。

采用全屏蔽技术，无论是内外连线还是PCB走线，均采用了屏蔽技术，层与层之间采用数字通信，有效的提高了负载的抗干扰能力。

特色功能：

恒电流测试功能（CC）

恒电流模式下，无论输入电压如何变化，负载始终消耗一个恒定的电流。

恒电压测试功能（CV）

恒电压模式下，负载将消耗足够电流使输入电压维持在设定值。

恒电阻测试功能（CR）

恒电阻模式下，负载等效为一个恒定的电阻，输入电流会随输入电压的改变而调整。

恒功率测试功能（CP）

恒功率模式下，负载将消耗一个恒定的功率。输入电流会随输入电压的改变而线性调整以确保消耗功率不变。

动态电流测试功能（CCD）

动态测试功能可根据设定规则使负载在两个设定参数（主值与瞬态值）间切换，适用于电源动态特性测试。按面板按键“CCD”可快速切换到动态测

试界面，设置参数后使用按键“On/Off”可开启或关闭动态测试功能。

自动测试功能（Auto）

自动测试功能用于模拟真实带载波形，并提供高效的规格检查流程，可显著提高测试效率。该功能允许用户编辑 4 个序列测试文件，每个测试文件可

支持50个测试步骤。每个测试步骤中，用户可设置带载模式、带载主值、上升斜率、下降斜率、单步时间和检查内容。

放电测试功能（Discharge）

放电测试功能用于对电池或超级电容进行放电测试。测试时，电池（或电容）的电压持续降低，当电压低于终止电压时，负载关闭输入，停止放电。

充电测试功能（Charge）

CIRK5000系列 负载除了提供恒电流充电方式，更增加了智能恒流转恒压充电模式，可满足客户充电质量的要求（尽量充满）。充电测试功能需串联

电源和电池（或超级电容），并使用远端电压采样线缆。

等效直流内阻测试功能（ESR）

CIRK5000 专业的内阻采样电路，可准确捕获被测物的电压落差。根据欧姆定律，即可计算出等效直流内阻。

过电流保护测试功能（OCP）

负载提供上升斜坡电流用来测试被测设备电压是否能达到终止电位，以判别OCP保护是否正常。此测试检查过载情况下的被测设备输出响应。

典型应用领域:

◆ 充电桩、动力电池、燃料电池

◆ 电动工具、BMS保护板

◆ 通信电源、电力电源、机车电源

◆ 超级电容（模组、保护板）

◆ 发电机、电动机

◆ 太阳能及相关组件

◆ 电流器件（继电器、保险丝、电连接器、传感器等）

◆ 航空航天

◆ 电源测试

◆ 电动汽车、混合动力汽车

◆ 电力电子行业

◆ 绿色能源，包括电能储备

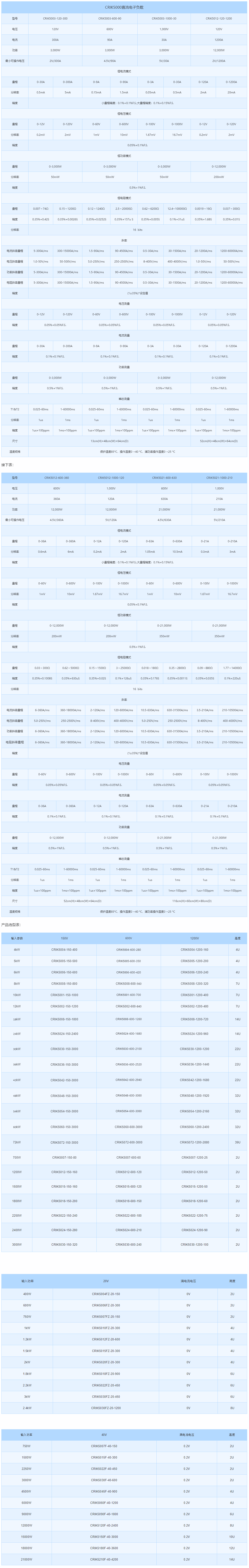

产品规格

◆ 特殊规格可根据客户要求定制（功率、步进、尺寸、显示、定制机型周期稍长）
