EVD1000D 直流充电桩计量检定装置

产品特点

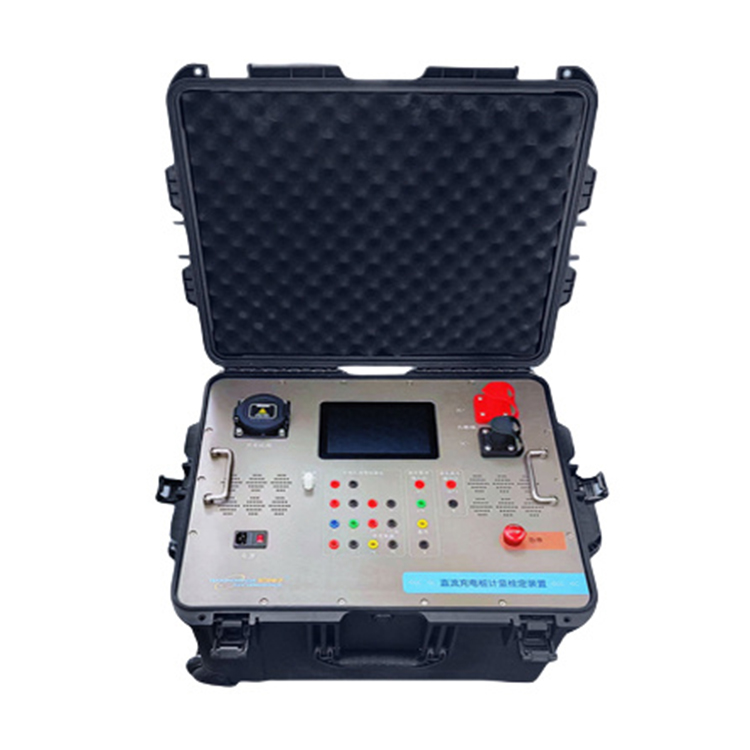

◆ 设备采用移动便携箱设计，可以同时满足实验室与各种现场测试使用。

◆ 设备带有250A标准充电枪插座或欧标200A充电桩座。

◆ 可实现车辆直流充电接口电路模拟，具备DC+、DC-、PE、S+、S-、CC1、CC2、A+、A-等引脚连接线的通断功能。

◆ 带有4mm标准安全接口，可实现各路信号的采集及开关两侧信号的采集功能。

◆ 设备带有R4连接确认  ，电阻调节范围100Ω~32000Ω，调节步进1Ω，阻值可根据需要手动调节或通过上位机调节。

◆ 设备上位机软件带有R4电阻阻值显示和设置功能，可实时查看和设置R4电阻的阻值，通过远程通讯进行实时调节。

◆ 设备上位机软件带有A+/A-电压、CC1电压、CC2电压、充电电压、电池电压、DC+/DC-电流等显示功能，测试过程中可实时显示当前的电压值、电流值。

◆ 设备带有检测点2处上拉电压U2仿真模拟功能，可模拟检测点2的上拉电压U2电压值。

◆ 设备带内置高精度电流霍尔传感器，最大可实现300A电流信号采集，可直接通过外采设备实现电流采集。

◆ 设备内置电池电压模拟器，可实现电池包端电压的模拟功能。

◆ 设备带有负载接入接口，可实现电阻负载模式、直流回馈式负载、电池负载模式和混合负载模式的接入，配合其他设备满足充电桩互操性测试的要求。

◆ 设备带有带有紧急停止按钮，第一时间切断各回路，保障人身和设备安全。

◆ 设备后面板带有232C通讯接口，通过232通讯通讯接口可实现车辆与充电桩的通讯信息交互以及对充电接口。

◆ 模拟器的远程控制功能。

◆ 设备配备远程控制软件可实现加载过程中设备所有参数的控制和参数配置功能。

◆ 设备具备互操作性相关设备、电池接线模拟、正反接、DC+DC-漏电电阻设置模拟、SOC自动增加模拟。

◆ 设备具备CAN报文分析、并可将BMS报文翻译成中文、方便查看易懂。

◆ 设备对充电桩的通信一致性测试，并具有输出分析报告的功能。

◆ 各类报文的平均周期，发送次数，最大周期，最小周期统计。

◆ 配备 RS232、RS485通信接口，可直接与 PC 机联机通信。

◆ 配备 GPS 接收模块，具有对时功能和精密准确的计时功能。

◆ 配备高精度温湿度传感器，便于修正被检充电桩的环境温湿度误差影响量。

◆ 直流电压电流准确度：0.05%。

◆ 内置电池供电无需外部交流220V50Hz供电。
