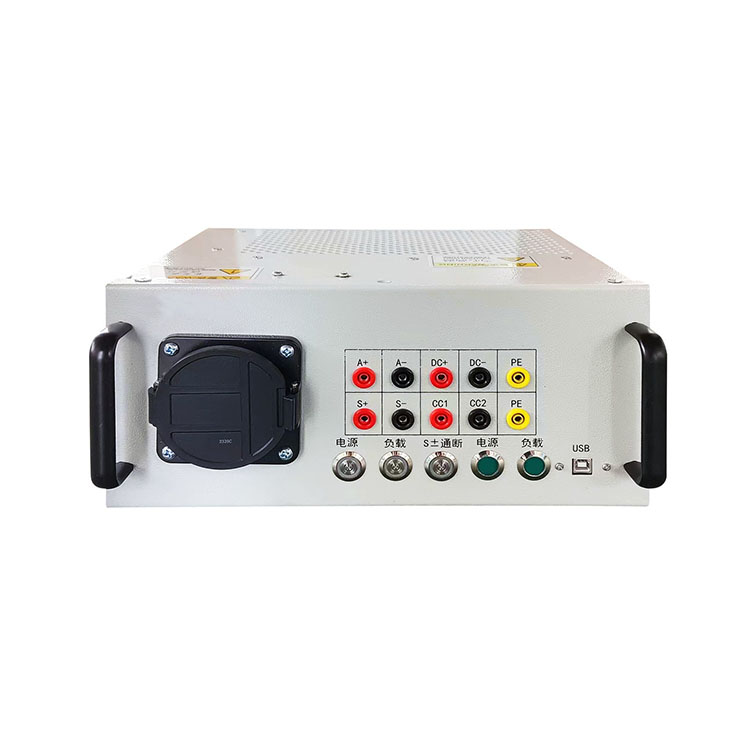

EVD1005便携式充电桩测试装置

产品特点

◆  钣金式结构，易携带，方便外出测试；

◆  参照GB/T 27930-2015充电桩协议开发，符合标准定义逻辑；

◆  无需外部电源供电，实现插枪后即可刷卡充电；

◆  内置电池电压模拟装置DC 750V，MAX2mA，满足充电桩启动电压的仿真功能；

◆  内置DC750V 5KW负载，避免在维护现场因启桩后长时间无负载导致停桩的问题；

◆  模拟了电动汽车充电回路，BMS通讯模拟等，实现插枪即可测试；

◆  预留上位机通讯口，方便连接上位机查看报文；

◆  具备DC+、DC-、PE、S+、S-、CC1、CC2、A+、A-等4mm标准安全采集接口，可实现各路信号的采集，可使用多种方法进行检定。

参考执行标准

GB/T 18487.1-2015  电动汽车传导充电系统（第1部分:通用要求）

GB/T 20234.1-2015  电动汽车传导充电用连接装置（第1部分:通用要求）

GB/T 20234.3-2015  电动汽车传导充电用连接装置（第3部分:直流充电接口）

GB/T 27930-2015    电动汽车非车载传导式充电机与电池管理系统之间的通信协议

产品原理

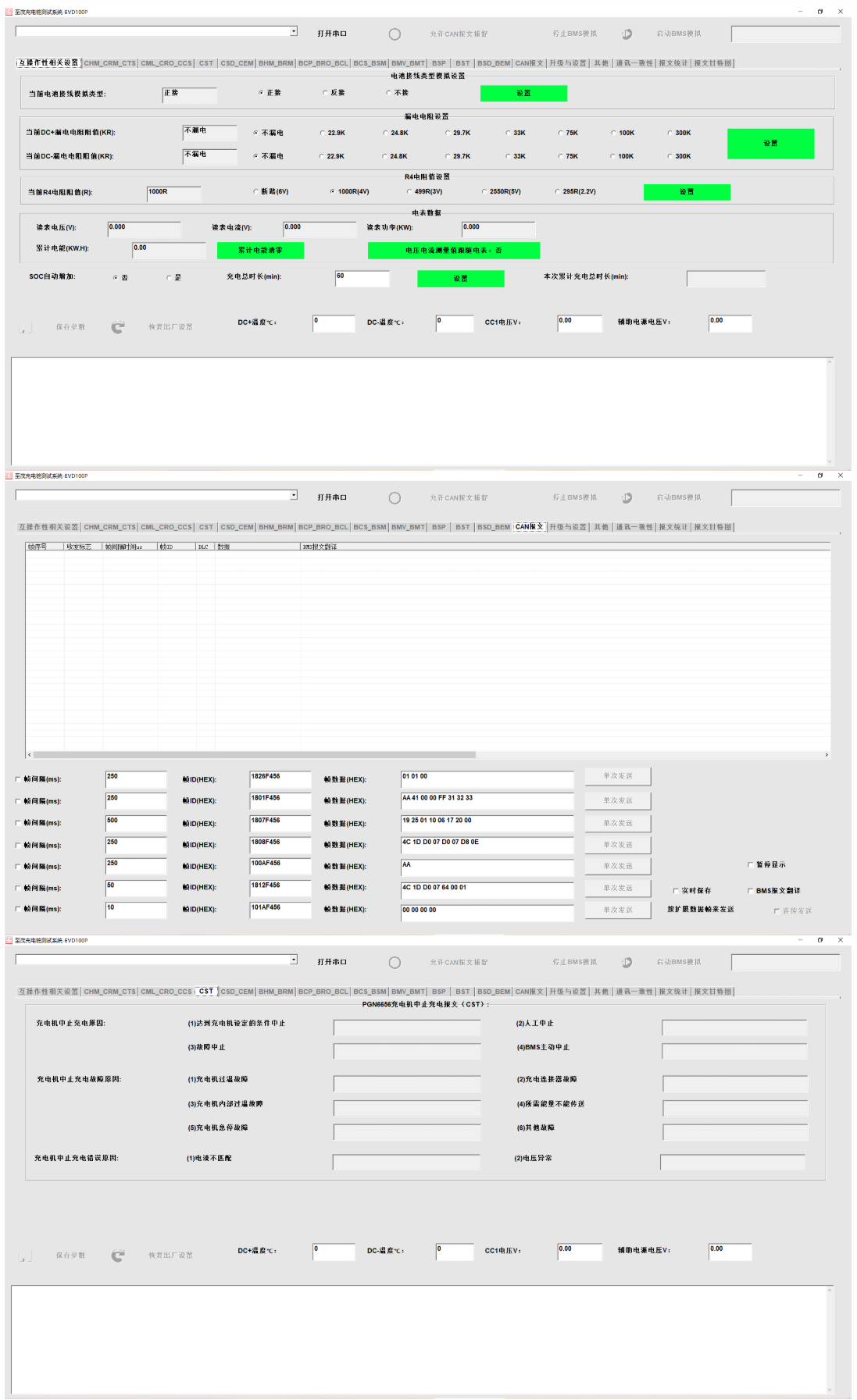

上位机软件
