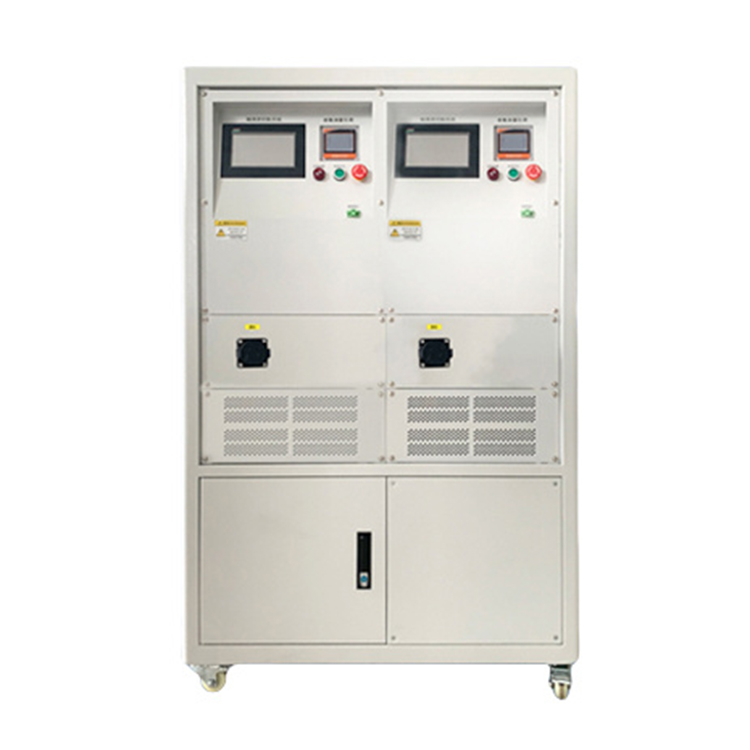

EVDS1000系列 直流双枪充电桩测试装置

产品特点

◆ 输入电压高达750V，可过载800V，总功率240KW（单枪120KW）可定制双枪容量大小。

◆ 自动电流控制，单枪1A~250A调节。双枪并机可达500A。

◆ 双独立240KW负载可并联使用。

◆ 双枪座独立带BMS模拟功能，可用于双枪充电桩的测试使用。

◆ 多档位DC+,DC-漏电电阻模拟，可对充电桩的绝缘检查进行平衡和不平衡漏电测试。DC+和DC-各7个档位的漏电电阻设置，CC1电压的实时检测显示，多档位的R4电阻设置，可测试临界拔枪状态， 完全拔枪状态。

◆ 7寸电阻触摸屏操作、双枪独立可操作，亦可并机使用。

◆ 实时电压电流显示。

◆ 带有电池电压模拟，可模拟电池正接，反接，不接测试。

◆ 屏幕知道辅助电压测量显示。

◆ 满足新老国标兼容使用。

◆ 自动老化测试，SOC自动增加，可设置充电时长从而到达自动老化测试功能。

◆ 充电机CHM,CRM,CTS,CML,CRO,CCS,CST,CSD,CEM报文状态实时显示。

◆ 车辆端报文内容和报文周期全部可设置，可模拟汽车各种报文情况。

◆ 上位机使用USB接口直接控制，选配485或232通讯接口。

◆ 通讯过程中实时的报文输出并翻译，且具有实时保存功能。相当于拥有CAN盒子的功能，方便各类相关人员的直接使用和故障分析。

◆ 各类报文的平均周期，发送次数，最大周期，最小周期统计。报文甘特波形图输出，对充电桩的故障分析更直观和全面。

◆ 对充电桩的通信一致性测试，并具有输出分析报告的功能。

详细参数

参考执行标准

GB/T 27930-2015 《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》

GBT  20234-2023 《电动汽车传导充电用连接装置》

GBT  34657-2017 《电动汽车传导充电互操作性测试规范 》
