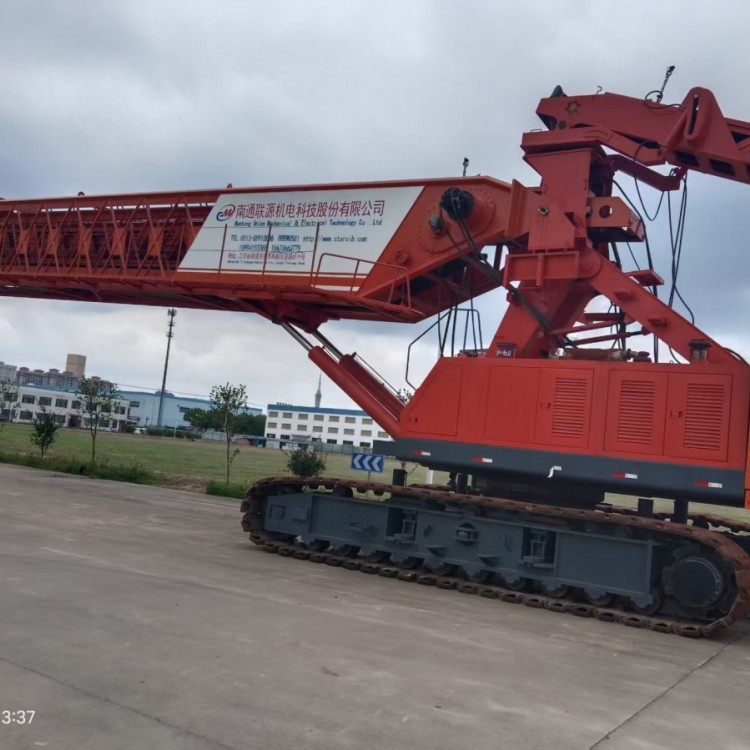

自行带式混凝土布料机皮带张紧装置

自行带式混凝土布料机皮带张紧装置结构总成

自行带式混凝土布料机皮带张紧装置是保障输送皮带张力稳定、避免打滑跑偏的核心部件，分为主张紧装置和辅助张紧装置两套独立结构，适配臂架伸缩工况下的皮带张力动态变化需求。

一）核心结构组成：

1.1主张紧装置：布置在伸缩臂架基本节上驱动滚筒上下的改向滚筒支承座上，可沿支承滑槽移动，最大张紧行程约300mm，是皮带张力调节的核心执行部件。

1.2辅助张紧装置：布置在布料臂架基本节尾端的改向滚筒支承座上，同样具备约300mm的移动行程，用于补充补偿皮带长期运行后的弹性伸长量。

1.3配套组件：包含张紧螺杆、滑动支承滑槽、防松锁紧螺母、改向滚筒组，部分升级机型还集成张力自适应弹簧组件，可缓冲皮带运行中的张力波动。

二）工作原理：

    该装置采用螺杆机械式刚性张紧方案，通过旋转改向滚筒支承座两端的调节螺杆，带动滚筒沿滑槽轴向移动，直接改变皮带回路的包络长度，精准控制皮带张紧力。在臂架全程伸缩过程中，可始终保持皮带张力恒定，避免皮带松垮堆叠或过度张紧过载。

三）张紧操作步骤

    作业前先将改向滚筒支承座两端的螺杆调至滑槽最尾端，预留出全部张紧行程，确保皮带粘接或更换时有足够的安装余量。

皮带安装完成后，同步均匀拧紧两侧调节螺杆，逐步拉动改向滚筒外移，直至皮带下垂量控制在托辊间距的1%~2%范围内。

点动试运行皮带，确认无打滑、跑偏现象后，锁紧所有支承座的防松螺母，锁定张紧行程。

四）日常维护与故障处理

日常点检：每班作业前检查皮带张紧度，及时清理滚筒、托辊上堆积的混凝土结块，避免异物卡滞影响张紧行程。

?常见故障处理：

皮带松弛打滑：直接微调两侧张紧螺杆，补充张紧力即可快速排除故障。

皮带单侧跑偏：单独调紧跑偏侧的张紧螺杆，通过微偏改向滚筒轴线，引导皮带自动回中。

润滑要求：张紧螺杆每周涂抹一次锂基脂，防止混凝土粉尘锈蚀螺纹，保证调节顺滑无卡滞。
