板式喂料机传动部件组成及减少磨损方法

板式喂料机传动部件组成及减少磨损方法

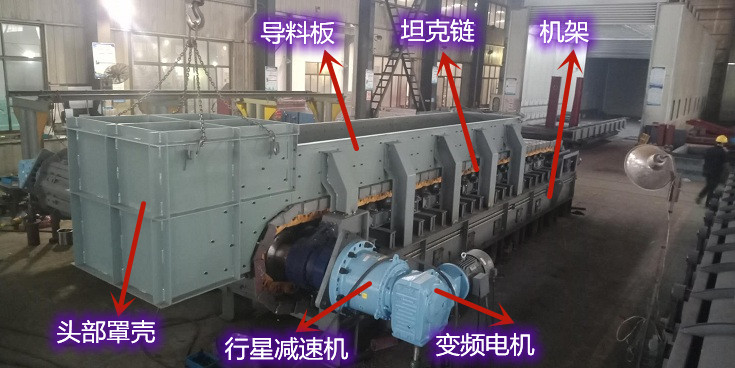

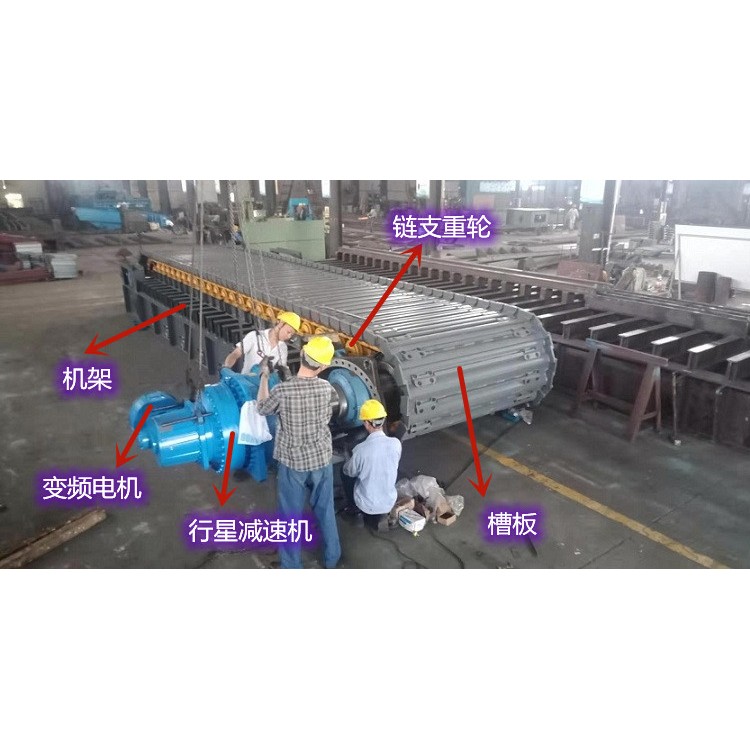

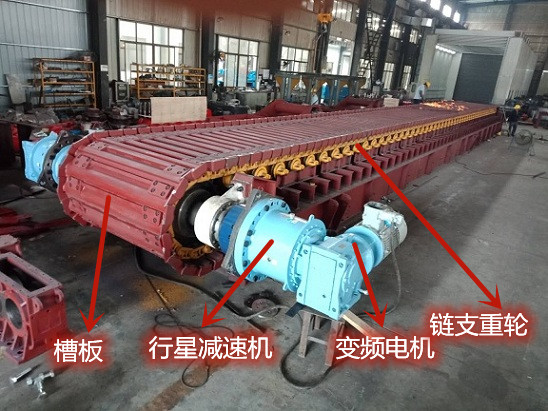

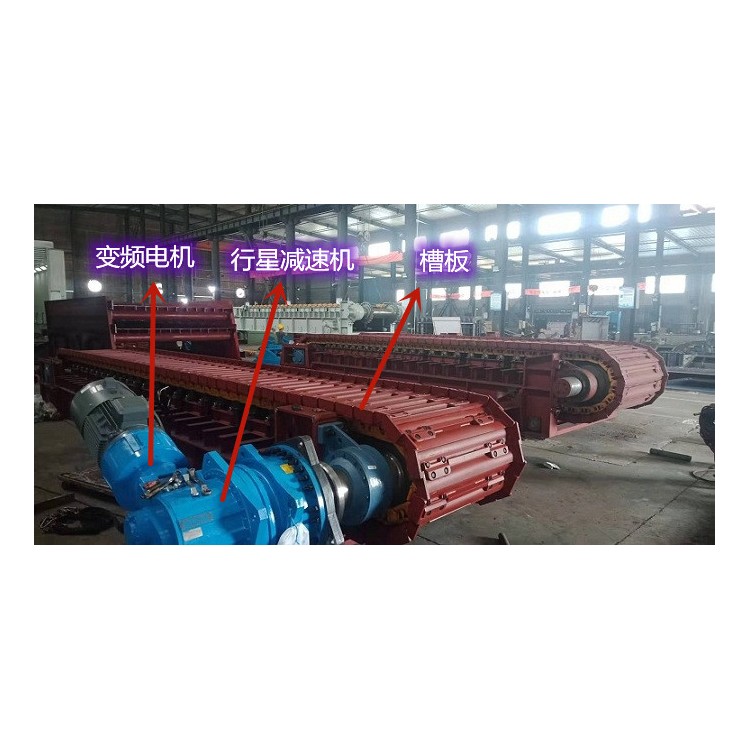

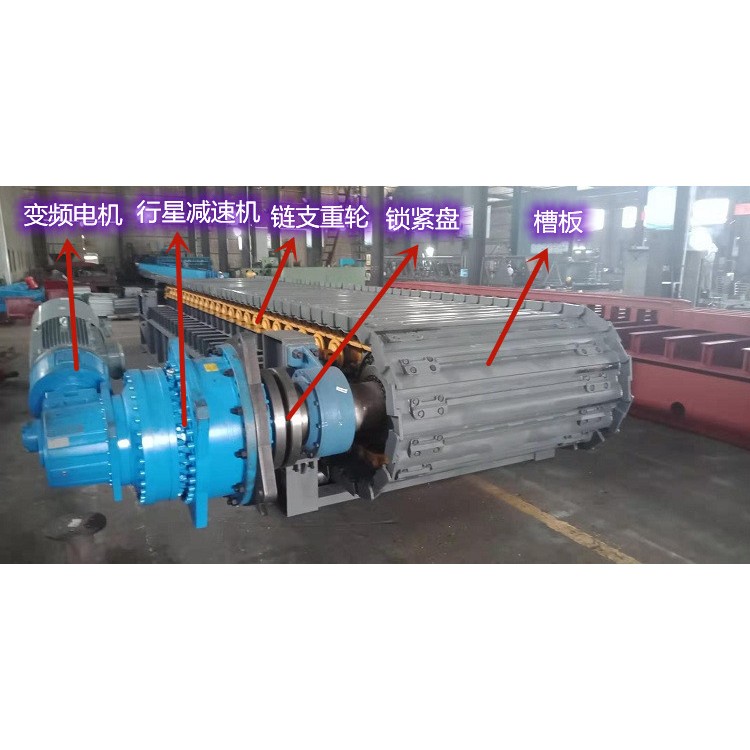

板式给料机传动装置主要由电动机、联轴器、行星直交减速器、锁紧盘等件组成。

板式给料机传动装置的原理是电机的转速通过行星直交减速机降低速比后，通过和减速机空心轴套装的主轴的运转，把转速传输到链轮，链条和槽板上，带动槽板上的物料向前运动，起到匀速输送物料的作用

降低板式喂料机传动部件的磨损需从设备设计选型、安装调试、运行维护、材质优化等多维度入手，针对传动系统（如链条、链轮、轴承、齿轮等）的受力特点和磨损机制采取针对性措施。

一、优化传动系统设计与选型

1. 合理选择传动形式

轻载低速场景：优先选用带传动或齿轮传动（如斜齿轮），冲击载荷小，磨损均匀。

重载高速场景：采用滚子链或齿形链传动，配合高精度链轮，减少啮合冲击。

高粉尘 / 恶劣环境：选择闭式齿轮箱或带防护罩的链传动，隔离粉尘侵入。

2. 参数匹配与强度校核

链条规格：根据最大输送载荷计算链条安全系数（通常≥5），避免长期过载导致销轴 / 链板疲劳磨损。

链轮齿数：主动链轮齿数≥17 齿（避免小齿数高频啮合磨损），从动链轮齿数≤114 齿（防止链条过度弯曲）。

中心距调整：设计可调中心距结构，便于链条张紧度动态调节，避免过松跳齿或过紧加剧磨损。

二、精准安装与动态调试

1. 传动部件对中校准

链轮平行度：两链轮轴线平行度误差≤0.02mm/m，链轮端面跳动≤0.0005D（D 为链轮直径），避免链条偏磨。

齿轮啮合间隙：圆柱齿轮侧隙控制在 0.1~0.3mm（根据模数调整），锥齿轮啮合斑点需占齿面≥70%，通过垫片或调整螺钉精确校准。

2. 张紧力优化

链条张紧：水平传动时下垂度控制在 2% 中心距，垂直传动时≤1% 中心距；液压张紧系统压力需稳定在设计值（误差 ±5%），避免张紧力波动导致链条冲击磨损。

齿轮箱轴承预紧：滚动轴承轴向预紧力需符合工厂标准，过松导致轴向窜动磨损，过紧引发发热抱死。

三、强化润滑与密封防护

1. 高效润滑方案

链条润滑：

低速重载：采用锂基润滑脂（如 NLGI 2#），每周涂抹一次铰接点，覆盖销轴与套筒接触面。

高速轻载：使用自动油雾润滑系统，喷射润滑油（如 ISO VG 150 齿轮油）至链条内侧，流量 5~10ml/h，避免干磨。

齿轮润滑：

闭式齿轮箱：采用油浴润滑（油位浸没 1~2 个齿高）或循环油润滑，油液清洁度≤NAS 8 级，定期检测油质（每 3 个月一次）。

开式齿轮：涂抹高粘度润滑剂（如二硫化钼），形成耐磨油膜，减少粉尘粘附磨损。

轴承润滑：滚动轴承采用脂润滑（填充量为轴承腔 1/3~1/2），滑动轴承使用压力油润滑，确保油楔形成，避免金属直接接触。

2. 密封系统升级

轴承座密封：采用 “迷宫密封 + 骨架油封” 组合结构，粉尘环境增加防尘挡圈，防止煤粉、矿渣进入轴承滚道。

齿轮箱密封：箱体结合面使用液态密封胶（如乐泰 518），轴伸出处安装双唇油封，避免润滑油泄漏和外界杂质侵入。

链条防护罩：加装全封闭金属罩或橡胶帘，减少物料飞溅对链条的冲刷磨损。

四、运行工况控制与维护策略

1. 载荷与速度管理

避免冲击载荷：禁止满载启动设备，采用软启动器（如变频器）控制启动加速度≤0.3m/s2，减少链条瞬间张力冲击。

限速运行：链条运行速度≤1.2m/s（根据物料特性调整），高速工况易导致链轮齿面胶合磨损，可通过减速器降低转速。

2. 定期检测与预防性维护

磨损监测：

链条伸长量：每月用卡尺测量 10 节链条长度，伸长量超过设计值 2% 时及时张紧或截短链条。

齿面磨损：每季度用齿厚卡尺测量链轮 / 齿轮齿厚，磨损超过 15% 公称厚度时更换。

轴承状态：使用振动检测仪（如测振仪）监测轴承振动值（正常≤4.5mm/s），超过 8mm/s 时拆解检查。

清洁管理：每周清理传动部件表面积料、油污和粉尘，特别是链轮沟槽和齿轮啮合间隙，避免磨粒磨损。

五、材质与表面处理升级

1. 高耐磨材料应用

链轮 / 齿轮：采用 42CrMo 合金钢（硬度 HRC 45~50）或表面渗碳淬火（硬化层深度 0.8~1.2mm），提高齿面硬度和耐磨性。

链条：销轴和套筒采用 20CrMnTi 渗碳淬火（表面硬度 HRC 58~62），链板使用 NM360 耐磨钢板，抗拉强度≥1000MPa。

轴承：选用陶瓷轴承（如 Si?N?滚珠）或表面镀层轴承（如镀硬铬），降低摩擦系数，延长寿命。

2. 表面强化工艺

链轮齿面：采用激光熔覆（熔覆层硬度 HRC 60~65）或超音速火焰喷涂（WC-Co 涂层），形成耐磨保护层。

链条铰接处：进行离子氮化处理（表面硬度 HV 1000+），减少销轴与套筒的粘着磨损。

六、智能化监控与故障预警

安装传感器：在传动部件（如轴承座、齿轮箱）布置温度传感器（精度 ±1）和加速度传感器，实时监测温升（正常≤40）和振动烈度（正常≤7.1mm/s）。

数据预警：通过 PLC 或智能终端设定阈值，当温度超过 60或振动值突增 50% 时，自动报警并停机，避免磨损加剧引发次生故障。
