板式给料机关键部件设计方案

板式给料机关键部件设计方案

一）板式给料机的基本结构与工作原理

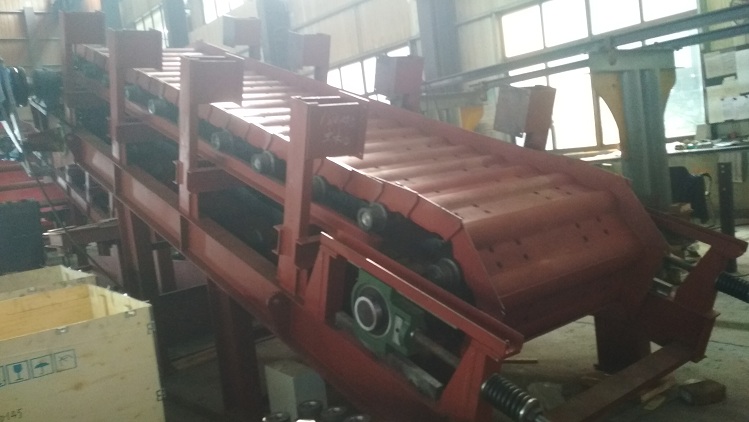

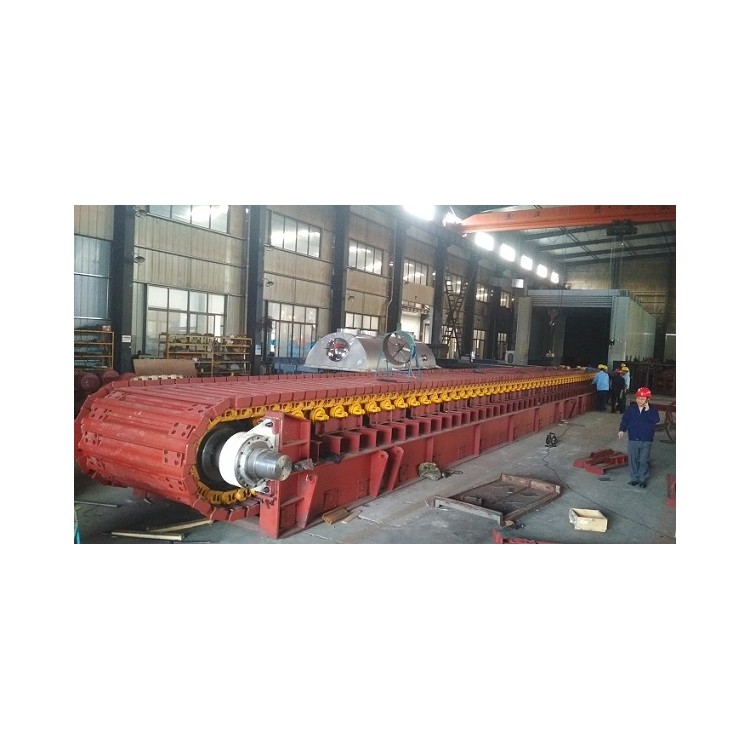

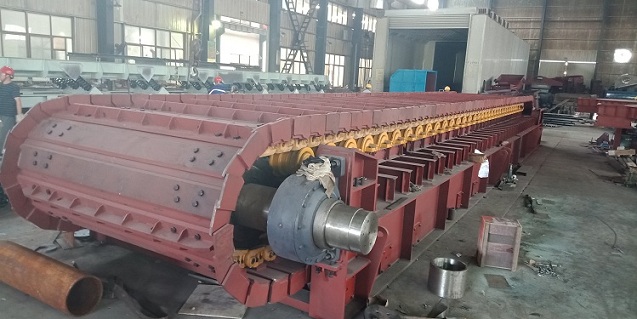

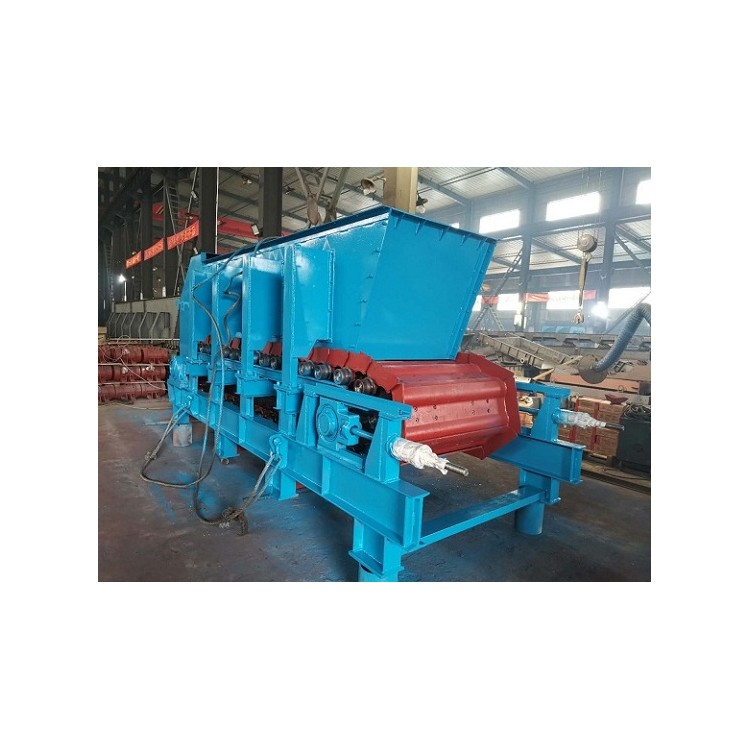

板式给料机是一种连续输送散状物料的重型设备，主要由以下核心部件构成：

1. 槽板组件：采用耐磨合金钢铸造，长度通常为800-2500mm，有效宽度范围200-228mm，可承受物料粒度≤1500mm的冲击。

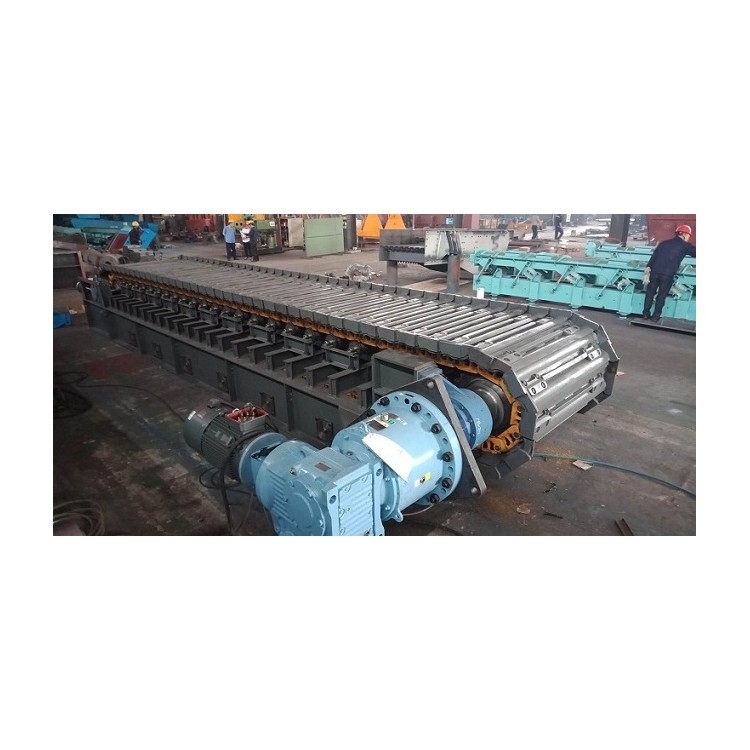

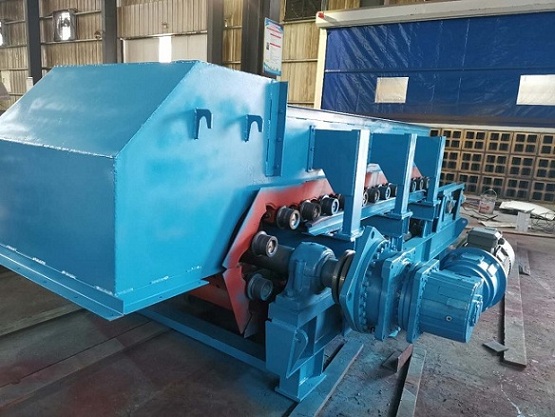

2. 驱动装置：包括电机、减速机和传动链轮，功率计算需满足公式：P=Q×L×K/367（Q为输送量t/h，L为水平投影长度m，K为阻力系数1.2-1.5）。

3. 支撑框架：焊接结构，设计倾角≤15°时槽板无需增设防滑结构。

二）关键设计参数与选型逻辑：

1. 输送能力匹配：

理论输送量计算公式：

Q=3600×B×h×v×γ（B为链板宽度m，h为料层厚度m，v为链速m/s，γ为物料堆积密度t/m3）。例如链宽1.2m、料厚0.3m、链速0.1m/s输送铁矿（γ=2.4t/m3）时，Q≈310t/h。实际选型需预留20%余量，防止过载。

2. 槽板耐磨损设计要点：

2.1 槽板表面硬度应≥HB350，使用寿命≥8000小时。

2.2对于磨蚀性强的物料（如石英砂），需在链板两侧加装可更换的锰钢护边。

三）典型应用场景与特殊设计

1. 高温物料工况：

当物料温度＞200℃时，需采用耐热钢链板（如ZG40Cr9Si2）并配套水冷轴承座。

具体案例：某水泥厂熟料输送线，链板宽度1.5m，设计耐温400℃，连续运行寿命达5年。

2. 大倾角输送方案：

2.1倾角＞15°时需设计横向挡板，间距不超过500mm。

2.2输送黏湿物料（如黏土）时，链板需开设排水孔（孔径Φ10-15mm，间距200mm×200mm）。

四）维护与安全规范

1. 日常检查应包括链条张紧度（下垂量＜2%跨距）、滚轮磨损量（单边＜3mm）。

2. 紧急制动距离需满足：v≤0.2m/s时制动距离≤0.5m；v＞0.2m/s时按公式S=0.1v2计算。
