PLB-SRW 可编程交流液冷水冷负载

产品介绍

PLB-SRW系列将三相交流电能转换为可控热量，并通过循环冷却液将热量带离测试区域。产品用于模拟服务器、存储和网络设备的真实用电与液冷热负荷。
在真实IT设备部署前，可对UPS、柴油发电机、ATS、母线、PDU、配电柜、CDU及冷却水系统开展带载、动态工况和持续运行验证。

产品特点

• 水冷高功率密度：负载热量集中传递至冷却液回路，减少测试区域的热空气排放和通风压力。

• 模拟真实IT用电与发热：在真实服务器部署前，同步验证UPS、发电机、ATS、母线、PDU和CDU。

• 可编程恒功率加载：支持手动、阶跃、斜坡、循环、保持及持续满载，并可按项目设置功率步进。

• 三相状态完整监测：显示电压、电流、频率、有功功率、功率因数、负载率及分相运行状态。

• 本地与远程协同：触摸屏本控、上位机远控及多机主从群控，可记录并导出测试数据。

• 多柜模块化扩展：以200kW基础柜组合400kW、800kW和1MW系统，便于扩容、运输和维护。

• 水电通信全部后置：A/B/C/N/PE、进出水口和通信接口统一设置在后部，前部仅保留操作与状态显示。

• 安全联锁完整：急停、过流、短路、过温、低流量、漏液、缺相和相序等保护按安全链路执行。

典型应用

• 数据中心综合调试、IST测试及工程验收

• UPS、柴油发电机、ATS、母线和PDU容量验证

• CDU、二次侧管路及换热系统热负荷联调

• 机房供配电与液冷监控系统联合验证

• 交流电源设备研发、出厂检验和老化测试

• 多机房、多区域负载集中控制与数据记录

•

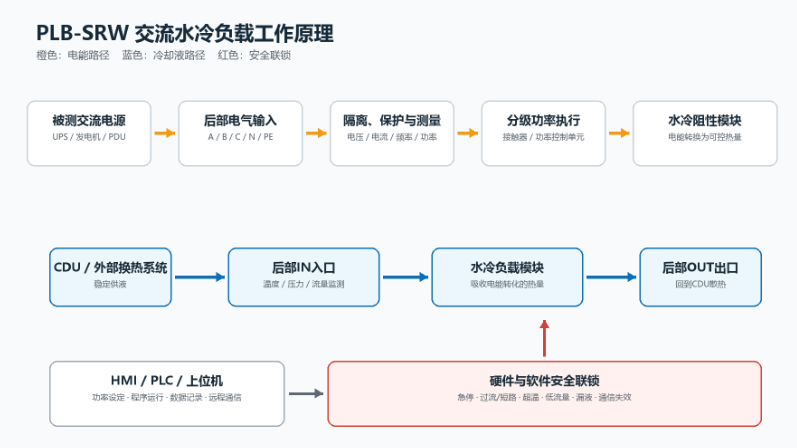

工作原理

被测交流电源经后部A/B/C/N/PE进入隔离、保护与测量单元，控制器按照目标功率投入水冷阻性负载模块。电能转化为热量后，主要热量由冷却液带回CDU；低流量、超温、过流、急停等任一安全条件触发时，系统卸载并锁定重新加载。
液侧热功率计算  Q = ρ × cp × F × ΔT。以水为例，所需流量约为 F≈14.3P/ΔT（L/min）；例如42kW、设计温差10℃时，理论流量约60L/min。乙二醇/丙二醇溶液须使用实际密度和比热容修正。

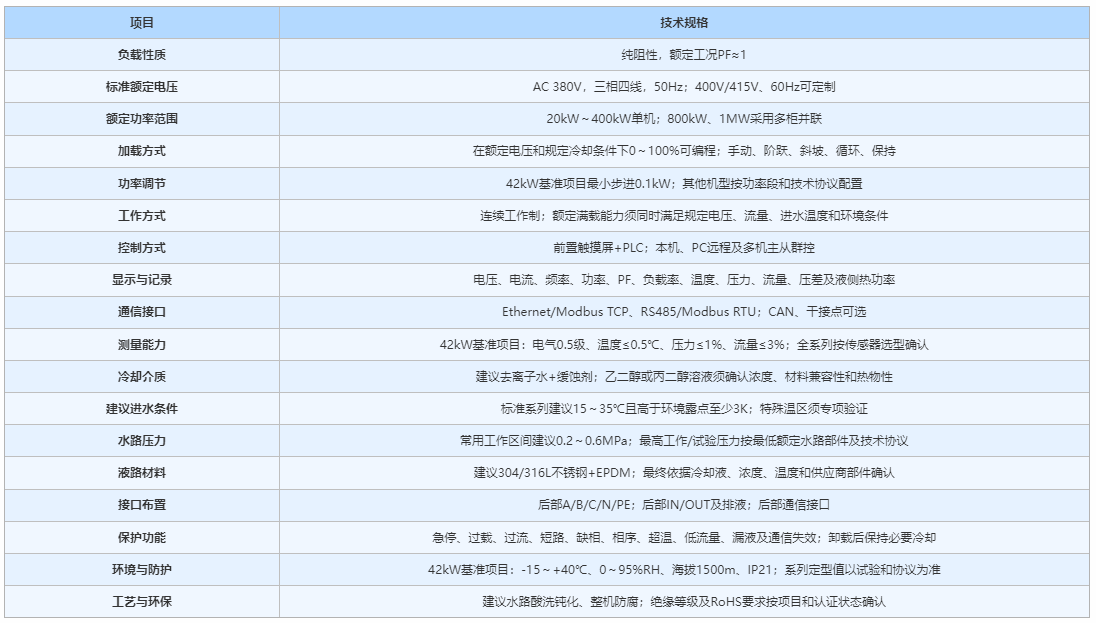

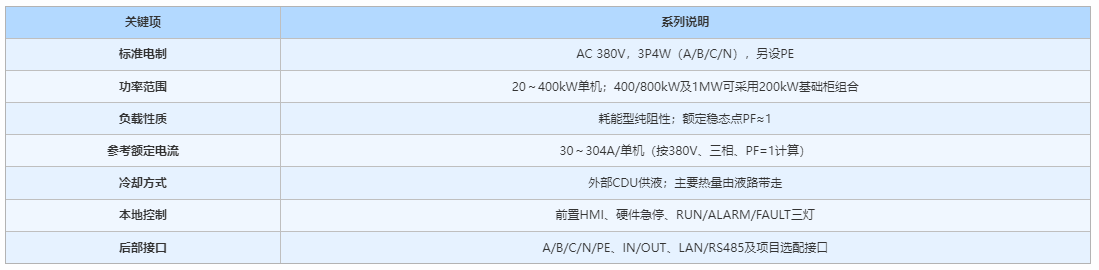

系列规格参数

下表用于官网系列展示。标注“典型”或“可定制”的项目应在具体订单技术协议中锁定。

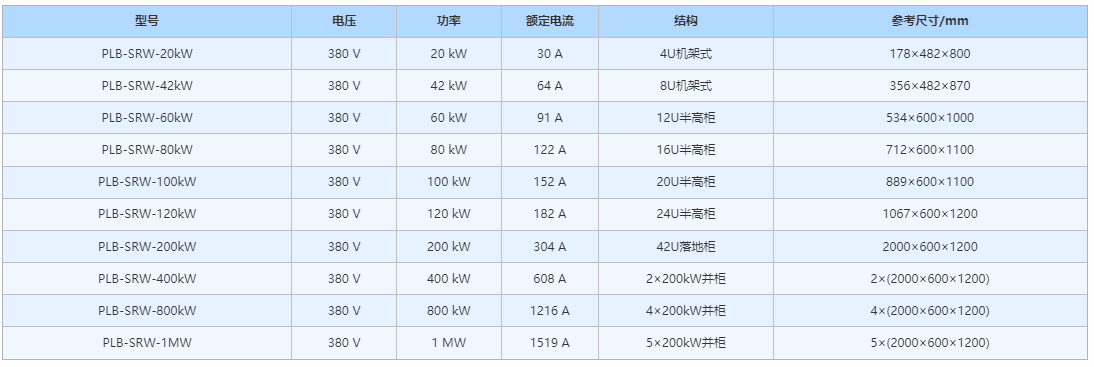

产品选型规格

额定电流按标称电压和额定功率计算，仅用于前期选型；电缆、断路器、母排及端子应依据连续载流、温升、安装方式和当地规范复核。

系列组合建议  主力型号建议为42、80、100、200、400kW；20、60、120kW作为补充。400kW采用2台200kW基础柜，800kW采用4台，1MW采用5台。

订货选型须知
1.额定电压、频率、接线制及是否需要N线
2.额定功率、功率步进、阶跃/斜坡/循环程序要求
3.冷却介质、设计进出水温度、目标流量、允许压降和接口规格
4.本控、上位机、Modbus TCP/RTU、CAN及干接点需求
5.单机或多柜并联、安装空间、运输通道和持续工作时间
注：表中尺寸为产品规划参考，不含把手、脚轮、调平脚、外露接头和外部电缆；多柜系统占地还需计入柜间距、配电/主控、水歧管和维护空间。实际交付参数以设备铭牌、订单技术协议及随机受控图纸为准。
