不锈钢浮筒内浮盘

　　一、产品定义与核心作用

　　不锈钢浮筒内浮盘是立式常压储罐内置浮动覆盖装置，依靠空心不锈钢浮筒提供浮力，整体漂浮在介质液面随液位同步升降，核心价值：

　　隔绝液体与罐内空气接触，减少 95%~98% 介质挥发损耗，满足 VOCs 环保排放要求；

　　降低罐内油气浓度，大幅降低爆炸、火灾安全隐患；

　　减少介质氧化、吸水污染，提升物料洁净度；

　　减少罐体热交换，降低储罐降温 / 保温能耗。

　　二、整体结构组成（全 304/316L 不锈钢模块化拼装）

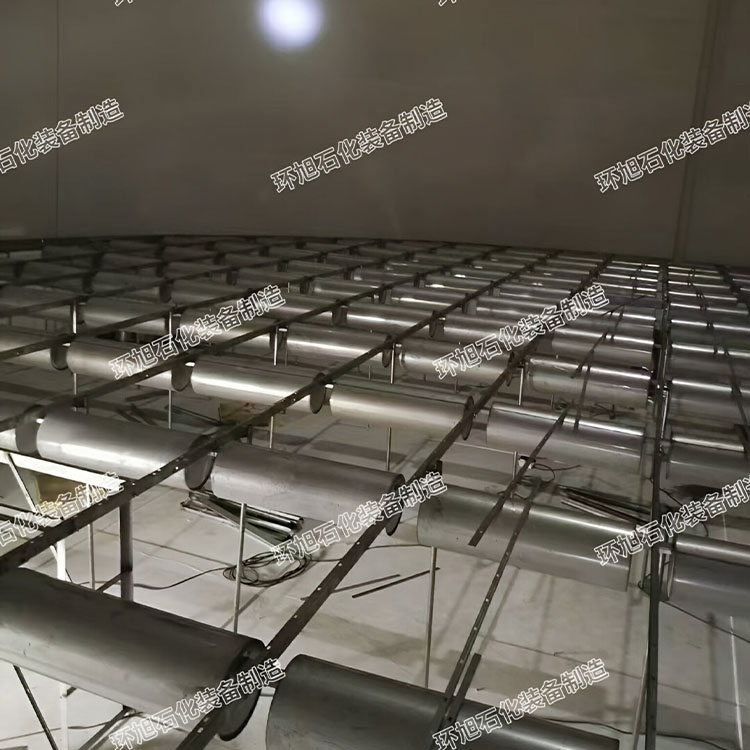

　　1. 浮力单元：不锈钢浮筒（核心）

　　材质：304/316L 不锈钢卷板整体卷制、满焊密封；

　　结构：单根圆筒空心密封，焊缝布置在液面以上，不接触介质，杜绝渗液失效；

　　安全设计：浮筒分段独立，任意单个泄漏不影响整盘漂浮，单筒浮力冗余≥2 倍自重；长度≤2m，可通过储罐人孔，方便运输、更换。

　　2. 盘体骨架（两种主流布局）

　　井字形结构：主梁、次梁垂直交叉，强度高、承重好，适合大直径储罐；

　　蛛网放射式（六边形）：辐射状骨架，受力均匀、抗倾斜，液位波动稳定性更强。

　　全部折弯不锈钢型材，螺栓拼装，现场无需动火焊接。

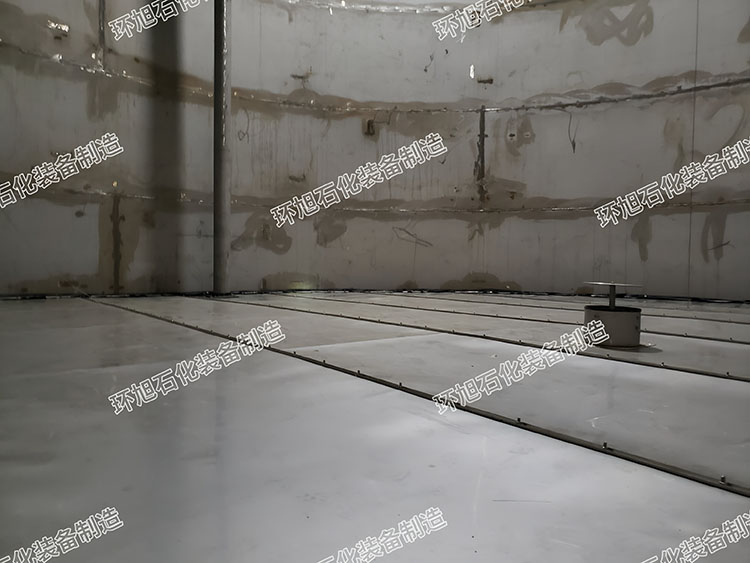

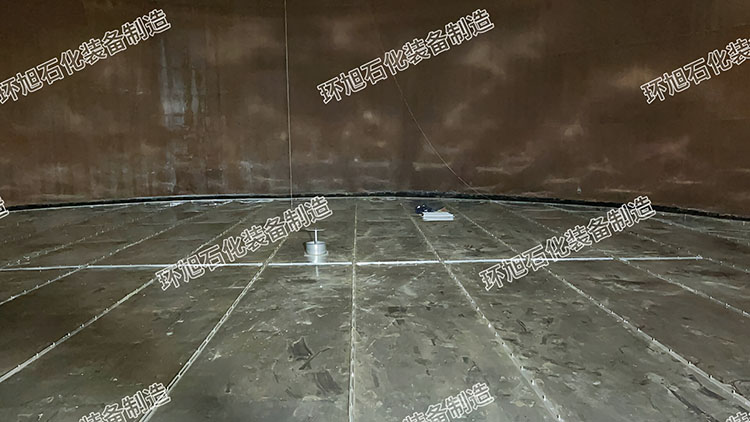

　　3. 盘面盖板

　　0.5~0.8mm 不锈钢薄板满铺，拼接密封，完全覆盖浮盘骨架与浮筒上方，阻隔油气向上扩散。

　　4. 配套标准附件

　　罐壁密封系统：舌型密封、囊式密封、双道复合密封（耐油橡胶 / 氟橡胶 / PTFE），封堵浮盘与罐壁间隙；

　　支撑支柱：可调不锈钢支腿，罐底落盘时支撑浮盘，预留检修空间；

　　防静电装置：紫铜静电导出导线，导出浮盘摩擦静电，防爆；

　　功能孔：人孔、量油孔、液位计口、通气阀；

　　防转装置：限制浮盘旋转偏移，避免密封磨损、卡盘。

　　三、材质选型区分

　　304 不锈钢浮筒浮盘

　　适用：汽油、柴油、乙醇、中性化工溶剂、内陆库区；耐常规油类腐蚀，性价比高。

　　316L 不锈钢浮筒浮盘

　　适用：沿海盐雾环境、含氯离子介质、弱酸碱、苯类、电解液、腐蚀性化工原料；抗点蚀、应力腐蚀，寿命翻倍。

　　四、核心优势（对比铝制、碳钢、全接液浮盘）

　　优势

　　耐腐蚀极强：远优于铝合金，可存放醇类、弱腐蚀化工料，沿海库区不生锈；

　　结构强度高：抗冲击、抗变形，可多人行走，适应液位剧烈波动；

　　安全冗余大：浮筒独立隔舱，单筒渗漏不沉盘，检修更换方便；

　　模块化拼装：分片运输、现场螺栓组装，工期短、改造老罐适配性强；

　　使用寿命长：正常工况 8~15 年，维护周期 3~5 年一次全面检查；

　　不污染介质：无铝粉脱落，适合食品级、锂电池电解液等高洁净要求储罐。

　　相对短板

　　自重比铝合金浮盘更大，同等储罐下浮筒排布数量更多；整体造价高于铝浮盘。

　　五、适用工况与介质

　　适用储罐

　　立式圆筒常压拱顶罐，直径 3~60m，新建 / 老旧储罐改造均可适配。

　　适用介质

　　石油类：汽油、柴油；

　　化工溶剂：乙醇、各类芳烃；

　　特种介质：锂电池电解液、食用油、酒类、弱酸碱中性溶液；

　　使用条件

　　温度：-30℃ ~ 150℃，常压存储。

　　不适用

　　强氧化性浓酸、强碱、高氯离子强腐蚀介质（建议选用不锈钢全接液浮盘）。

　　六、执行标准

　　国标：GB 50341《立式圆筒形钢制焊接油罐设计规范》

　　石化标准：SH/T 3046、SY/T 0608《钢制内浮顶技术条件》

　　国际标准：API 650 附录 H（内浮顶储罐）

　　七、日常维护要点

　　每年开罐检修：检查浮筒焊缝有无渗液、盘面锈蚀、密封带磨损；

　　定期清理浮盘顶部积油、杂质，避免腐蚀盖板；

　　检查静电导出线、防转支架、支柱有无变形断裂；

　　密封胶条老化、开裂及时更换，防止油气泄漏。
