不锈钢全接液内浮盘

　　一、产品定义核心特点

　　不锈钢全接液内浮盘，核心浮力单元为整块密封不锈钢浮箱，浮箱底板完全浸泡介质，盘面无大面积气相空腔，浮盘底部几乎全部贴合液面，从根源消除浮筒式浮盘盘下大空间挥发问题，是 VOC 超低排放、腐蚀介质储罐高端标配浮顶，完全符合 SH/T 3194、GB 31570 环保验收标准。

　　二、整体结构组成（模块化螺栓拼装，现场不动火）

　　1. 浮力单元：不锈钢密封浮箱（核心）

　　材质：304/316L 不锈钢，板厚 1.2/1.5/2.0mm；

　　加工工艺：激光整体下料→数控折弯一体成型→机器人脉冲氩弧焊四角满焊，单只独立密闭承压；

　　质检：100% 气密 0.05MPa 保压检漏，浮力冗余≥2.5 倍自重，高于国标 2 倍要求；

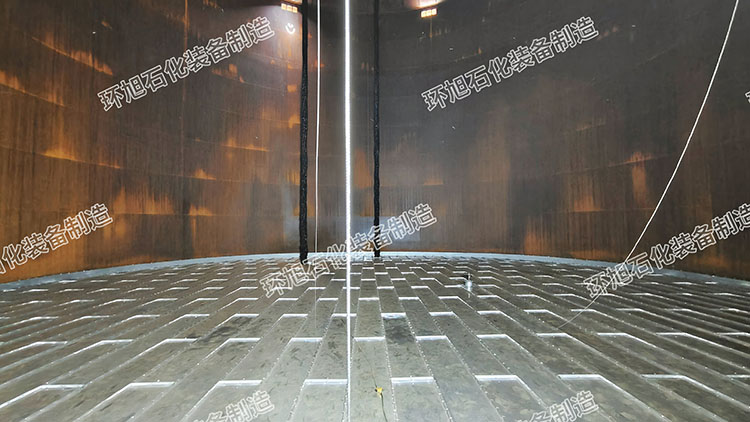

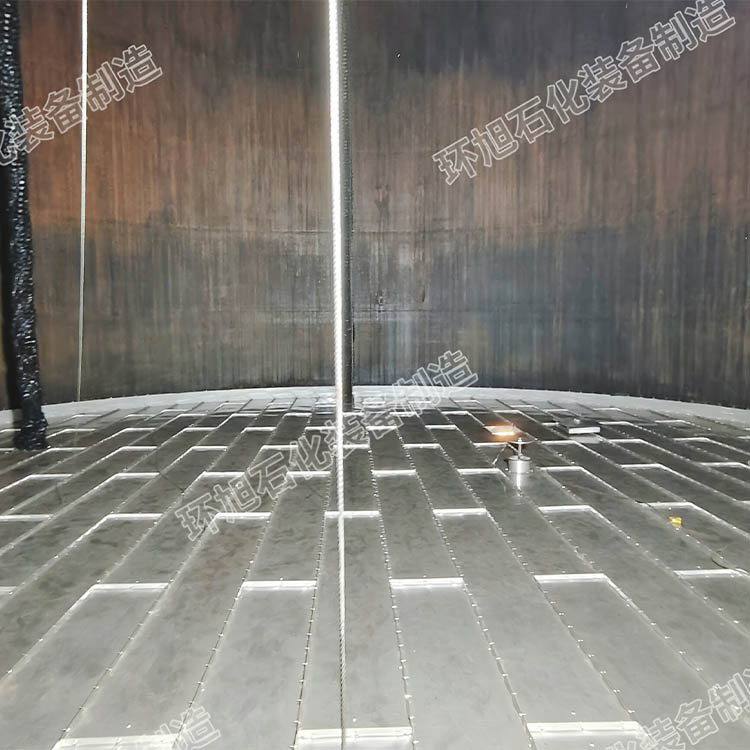

　　排布：品字形交错铺满整个浮盘底面，无大面积空隙，底板全接液。

　　2. 骨架体系两种主流结构

　　六边形蛛网放射骨架

　　中心辐射主梁 + 六边形次梁，受力均匀，大直径储罐抗偏盘、抗液位波动强，适配 10m 以上大型储罐；

　　井字形交叉骨架

　　加工成本更低，中小直径储罐通用，结构简洁，检修通道开阔。

　　骨架全部不锈钢折弯型材，分片模块化，可从储罐人孔送入安装。

　　3. 盘面盖板

　　薄不锈钢板全覆盖浮箱顶部，拼接密封，人员行走平整，杜绝油气向上窜升。

　　4. 全套标准配套组件

　　周边密封：弹性囊式 + 舌型双道密封，适配罐壁椭圆、凹凸变形，双层阻隔油气；

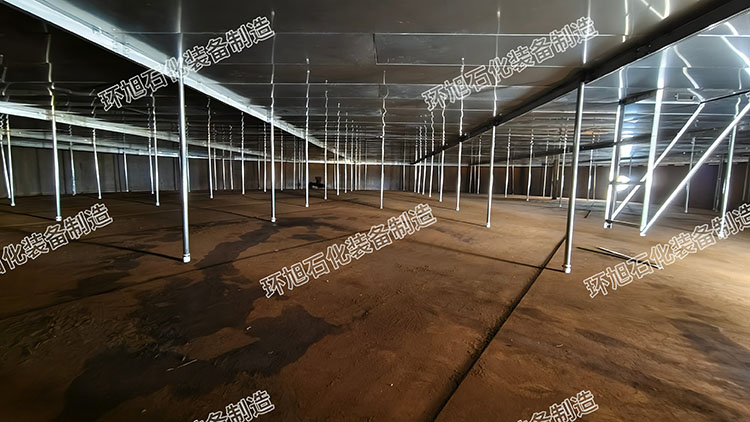

　　可调不锈钢支撑支腿：落盘支撑浮盘，底部预留检修空间；

　　防静电系统：紫铜跨接线全盘连通，导出摩擦静电防爆；

　　功能开孔：量油孔、罐顶人孔、雷达导波管、通气阀；

　　导波管配件：导波管伸缩囊套，封堵立管气孔泄漏；

　　防转限位装置：防止浮盘旋转磨损密封带。

　　三、浮箱车间自动化生产流程

　　激光切割不锈钢整板，去毛刺、板材覆膜防划伤；

　　电液伺服数控折弯一体成型箱体壳体，精准控制回弹；

　　气动工装组对定位，六轴机器人环绕满焊四角焊缝，低热输入减少变形；

　　焊后打磨、酸洗钝化，消除氧化层提升防腐；

　　逐只水槽气密试压，渗漏件单独返修；

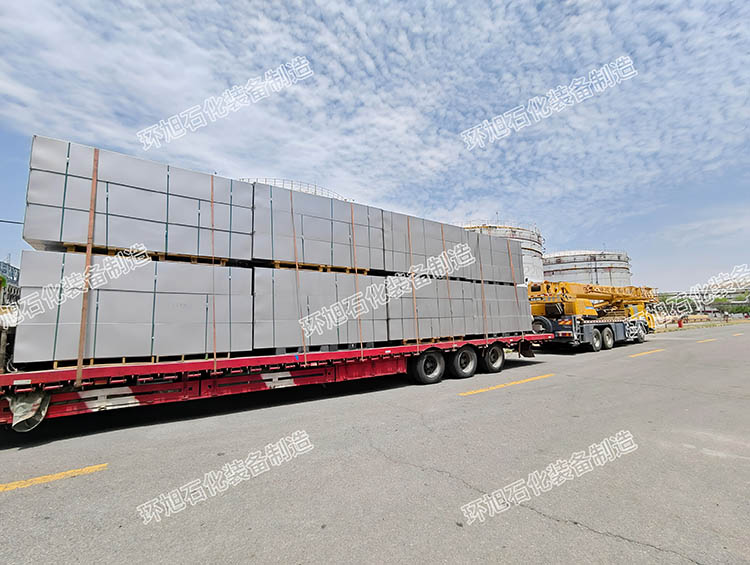

　　合格浮箱码垛，转运总装车间拼装浮盘。

　　四、材质选型区分

　　1. 304 不锈钢全接液浮盘

　　适用：内陆油库、汽油、柴油、乙醇、中性溶剂、无氯离子腐蚀工况；性价比中端。

　　2. 316L 不锈钢全接液浮盘（高端防腐款）

　　适用：沿海码头、高盐雾、弱酸碱、锂电电解液、食品级食用油 / 酒类；抗点蚀、抗氯离子腐蚀，使用寿命大幅延长。

　　五、核心优势（对比不锈钢浮筒式内浮盘）

　　1. VOC 减排效果顶级

　　浮筒浮盘盘下存在大量气相空间，介质持续挥发；全接液浮箱底板整体浸泡液面，盘下气相空间趋近于零，油气损耗比浮筒浮盘再降低 80% 以上，轻松满足超低排放环保核查，大幅减轻油气回收设备负荷。

　　2. 耐腐蚀、寿命更长

　　整体不锈钢材质，无铝合金氧化粉化风险；浮箱仅底部焊缝接触介质，防腐钝化后抗介质侵蚀；内陆使用寿命 15～20 年，沿海 12～16 年，远优于铝浮盘与普通浮筒浮盘。

　　3. 运行稳定不易卡盘、偏盘

　　浮箱满铺、全域浮力均匀，收发油液位剧烈波动、进油冲击时浮盘倾斜量极小；六边形骨架型号适配大型储罐，长期运行密封贴合稳定。

　　4. 介质洁净无杂质污染

　　无铝屑脱落，适配食品油、食用酒精、锂电电解液等高洁净存储介质；不锈钢不与芳烃、弱酸碱发生反应。

　　5. 安全冗余高

　　单只浮箱独立密封，单箱渗漏不会造成整盘下沉；整体刚性强，多人行走不变形，防爆防静电设计适配甲 B、乙 A 类危化品储罐。

　　短板

　　自重大于浮筒式浮盘，同等罐径下浮箱用量更多；

　　采购造价高于不锈钢浮筒浮盘，初期投入成本更高；

　　单只浮箱体积更大，老罐改造运输分片更多。

　　六、适用范围

　　1. 适配储罐

　　立式常压拱顶内浮顶储罐，罐径 3～60m，新建储罐、老旧储罐环保改造均可使用。

　　2. 适配储存介质

　　成品油：汽油、柴油、航煤；

　　化工芳烃溶剂：jia苯、二jia苯、各类酯类；

　　醇类介质：乙醇；

　　特种洁净介质：食用油、食用白酒、锂电中性电解液；

　　弱腐蚀工况：微量氯离子、弱有机酸、沿海库区介质。

　　3. 适用行业场景

　　沿海液体化工码头、大型炼化厂、精细化工园区、粮油加工厂、新能源锂电原料库区、环保验收严苛储备油库。

　　4. 不适用工况

　　浓强酸、强碱、强氧化性介质（需定制衬四氟全接液浮箱）；

　　长期介质温度＞100℃高温储罐；

　　高粘度渣油、沥青、易结焦粘稠物料。

　　七、执行标准

　　GB 50341《立式圆筒形钢制焊接油罐设计规范》

　　SH/T 3194《石油化工储罐用装配式内浮顶工程技术规范》

　　GB 31570 石油炼制工业污染物排放标准

　　API 650 附录 H 内浮顶储罐国际规范

　　八、日常维护要点

　　年度开罐检修：检查浮箱焊缝有无渗漏、板面腐蚀；

　　清理浮盘表面积油、杂质，避免积液腐蚀板材；

　　检查双道密封胶条磨损、导波管伸缩囊套完好性；

　　校验静电跨接线、防转支架、支撑支腿有无变形断裂；

　　局部损坏浮箱可单独拆卸更换，无需整体拆除浮盘。
