管型母线

一、概述

随着国民经济的快速、稳步增长，城市建设的飞速发展，企业、居民用电量呈直线上升，由此导致变电站主变容量的不断加大，变压器低压出线侧的额定电流也随之增加，电力部门越来越需要一种载流量大、安全系数高的导电产品来代替原有的矩形母线。在此前提下，本公司技术人员和一些电缆制造专家于2003年参照交联电缆的绝缘结构创新出一种新型导电产品一一管形母线。该产品已在实际工程中得到应用,获得了良好的效果,为变电站的安全运行、提高供电的可靠性、降低能源损耗起到了积极的作用。

二、管形母线与常规矩形母线相比较具有如下优点

a) 集肤效应低、单位截面载流量大管形母线采用铜管为主导体,铜管外表为圆形表面，电荷分布均匀,不象矩形母线有棱角,表面电荷容易聚集在棱角处，引起母线局部发热,造成能源的浪费。另外,铜管为空心导体，集肤效应低，单位截面载流量大于常规矩形母线。例如:铜管导体为 100x5,截面积是1491.5m2,载流量可达到3150A，电流密度为2.11A/mm2,温升<45K:而矩形母线载流 3150A,需选用2片120 x 0的铜排电流密度为 1.3IA/mm2温升却在70K 左右。

b) 散热条件好大凡导电产品,忌发热。管形母线因选用钢管作为主导材料,中部为空心,热空气在导体内部能形成空气对流，散热条件好,而常规矩形母线及电缆是无法达到这一效果的。

c) 允许应力大、跨距大、机械强度高我们从导电材料电工手册河得知,铜管的应力为 294MPa:抗拉强度为320MPa,足足是知形铜排母线的4倍，从而使得管形母线可承受的短路电动力远远大于矩形母线。管母线跨距能达到9米，如果采用双钢架结构支撑，其跨距能达到14 米,可直接进入高压室与开关柜或电抗器连接,减少了常规母线所需的支柱绝缘子、母线金具及土建工程。加上母线采用钢架结构支撑,从而具有较强的抗震动能力。

d) 电气绝缘性能强、主绝缘材料稳定性高管形母线的绝缘是一种由多重绝缘材料和屏蔽材料相互交替形成的绝缘结构,电位由里及外逐层降低,直到表面电位为零。多重屏蔽层保证了每层绝缘层表面的电荷分布均匀，避免了绝缘层表面产生局部放电且不受其它相母线的电场和磁场的干扰，加上主绝缘材料采用聚四氟乙烯，有优良的电气性能和化学稳定性、介质损耗小阻燃、耐老化、使用寿命长。

e)、母线结构简单、明了、布置清晰、安装方便、维护工作量少。

三、管形母线型号介绍

0.4KV低压管形母线规格型号

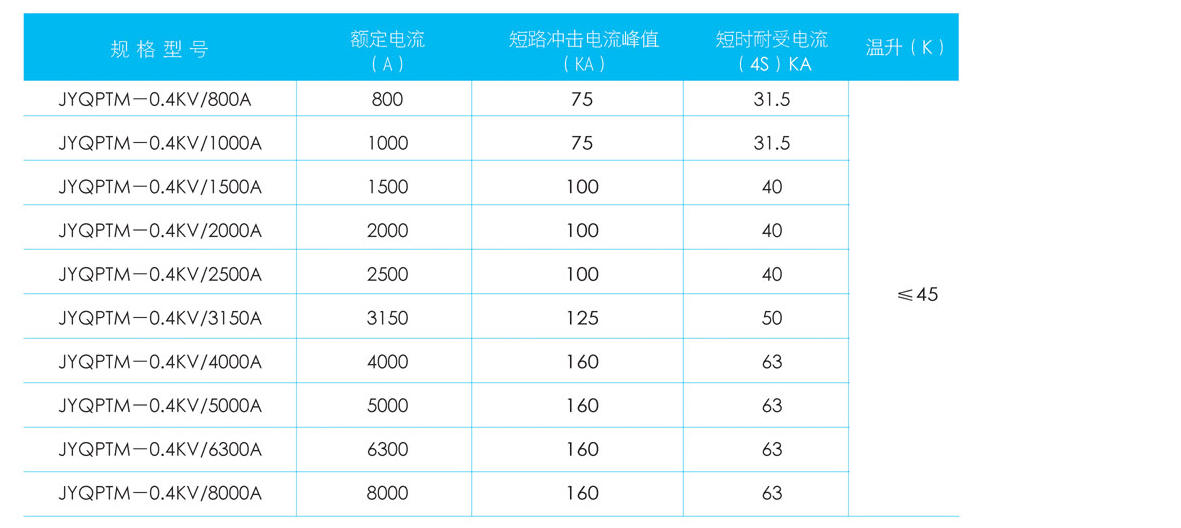

1.普通全绝缘式

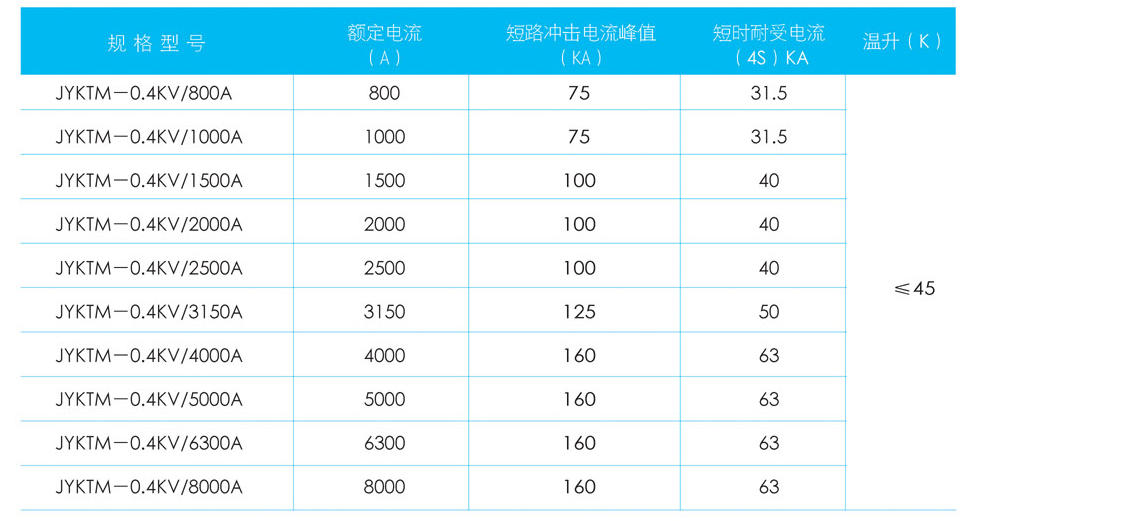

2、金属铠装全绝缘式

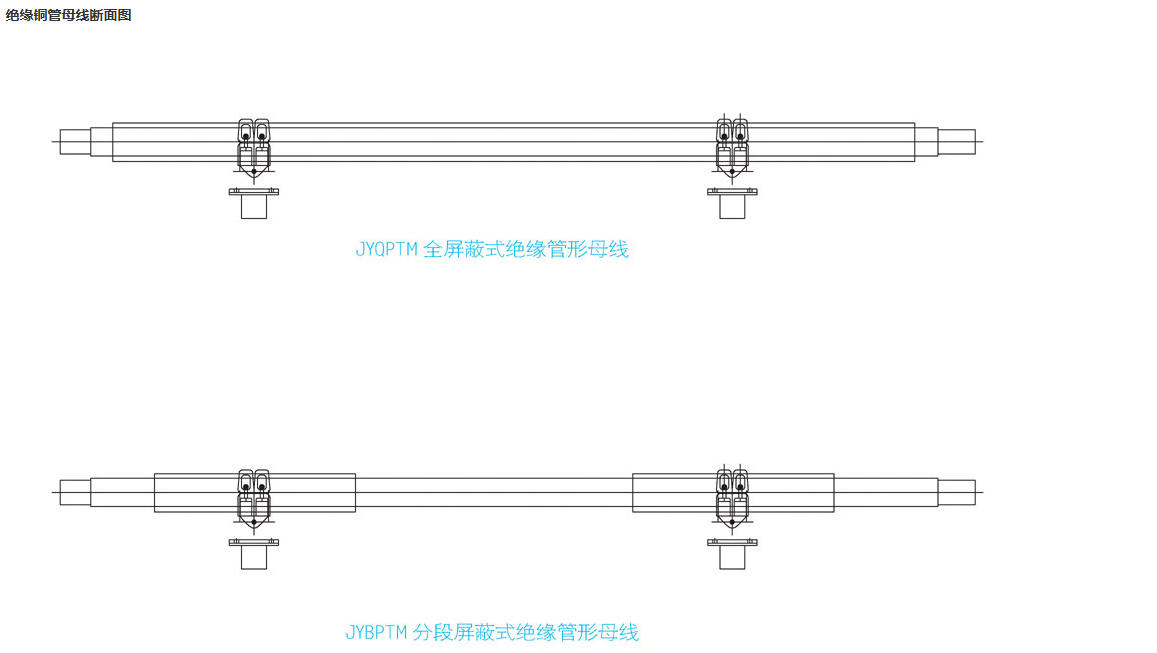

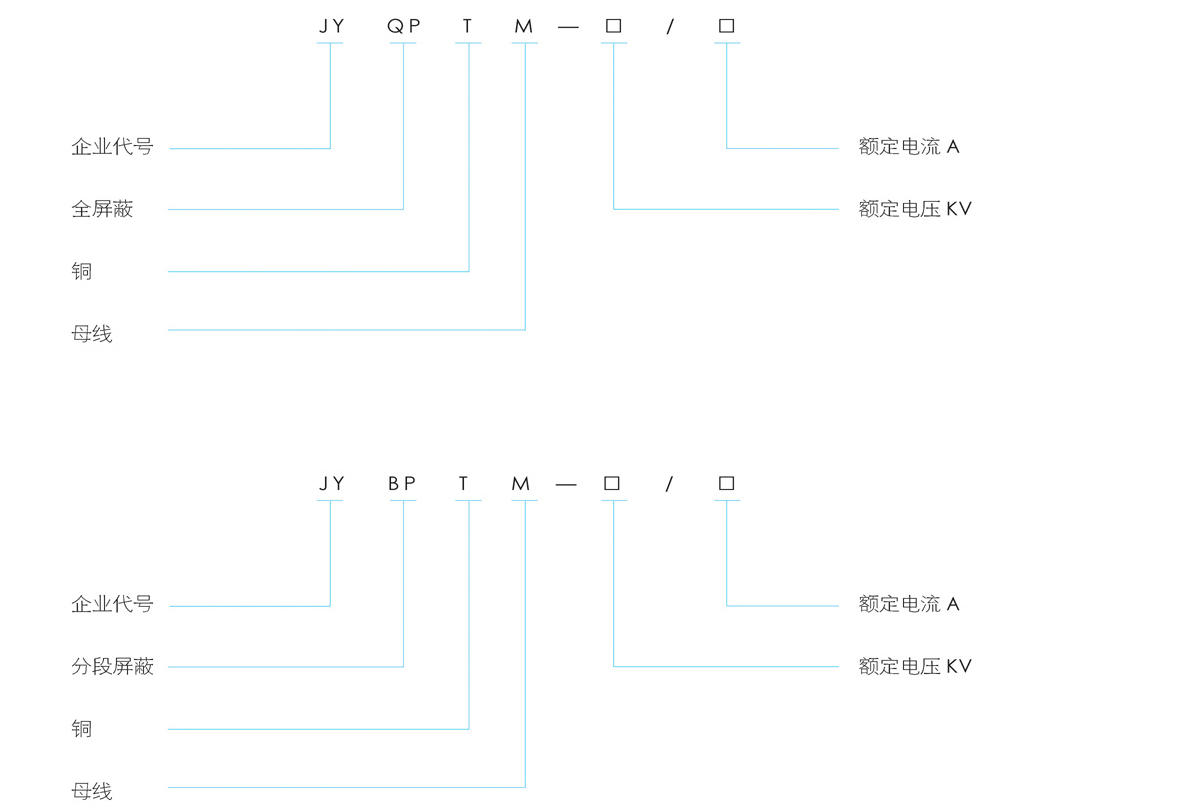

6KV、10KV管形母线规格型号

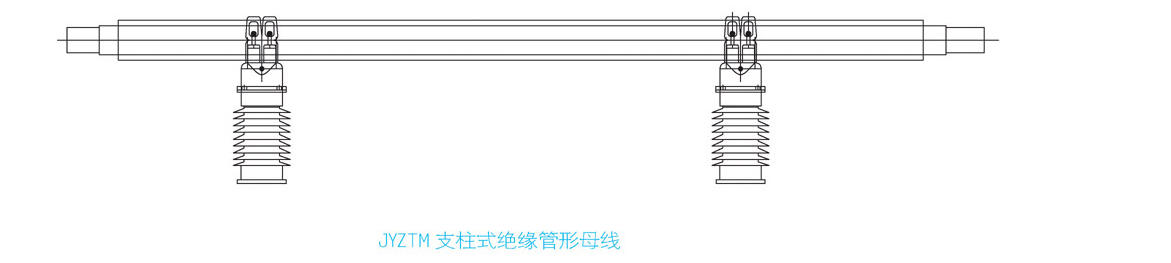

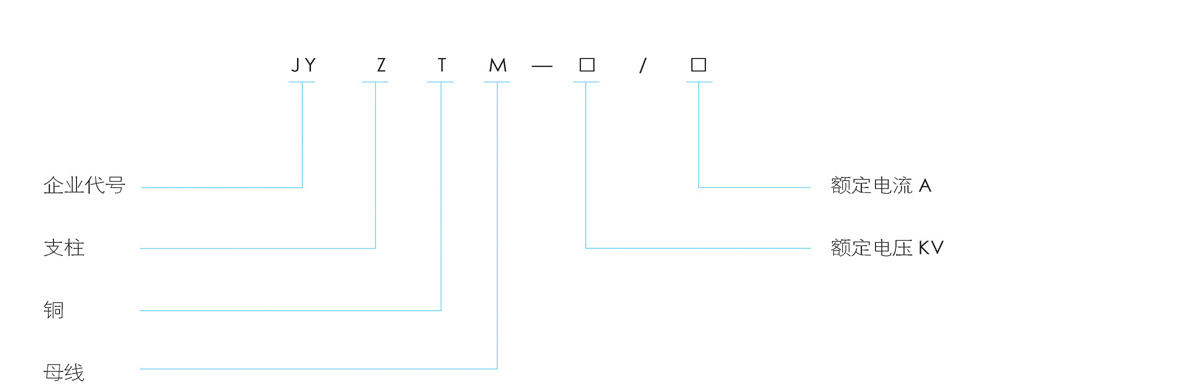

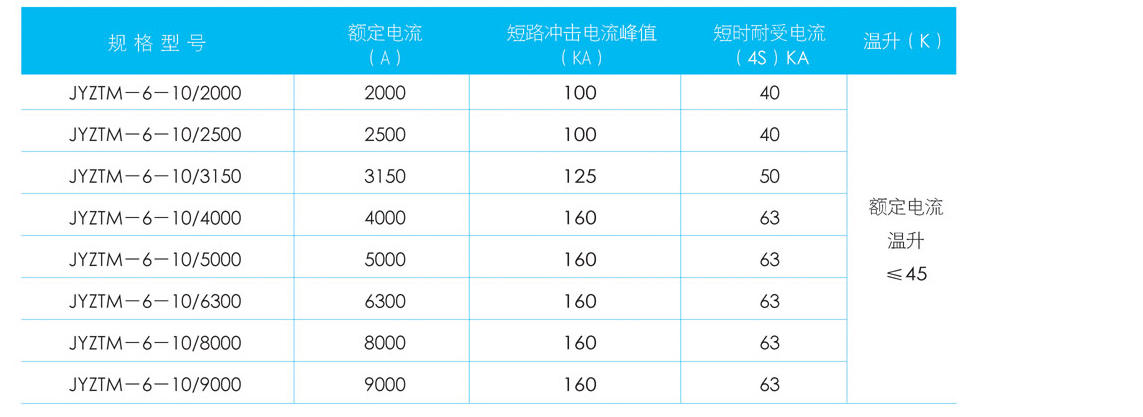

1.支柱式管形母线( 适用于户外架空）

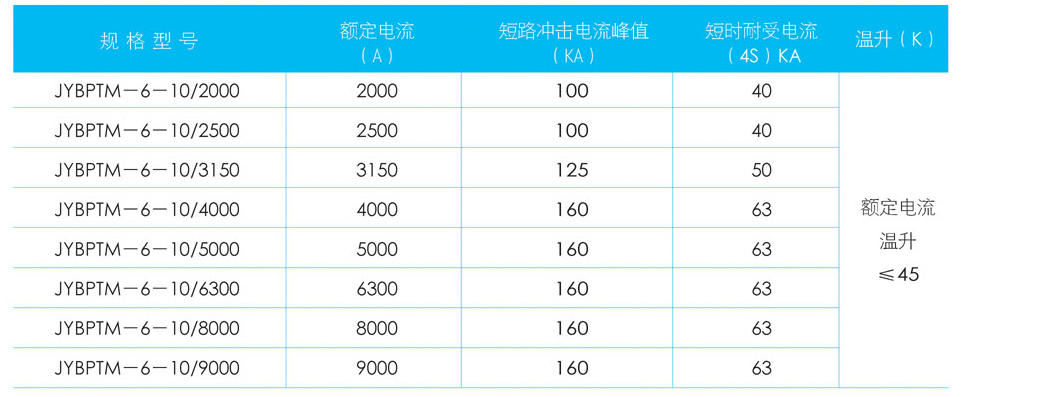

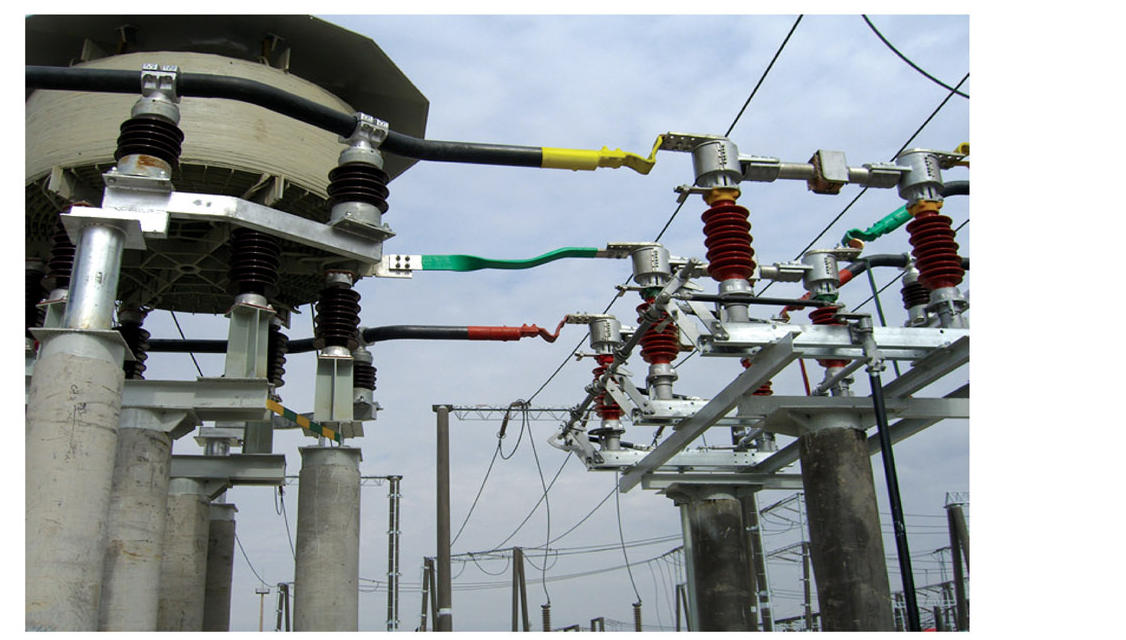

2.分段屏蔽式管形母线(适用于户外架空、电抗器室）

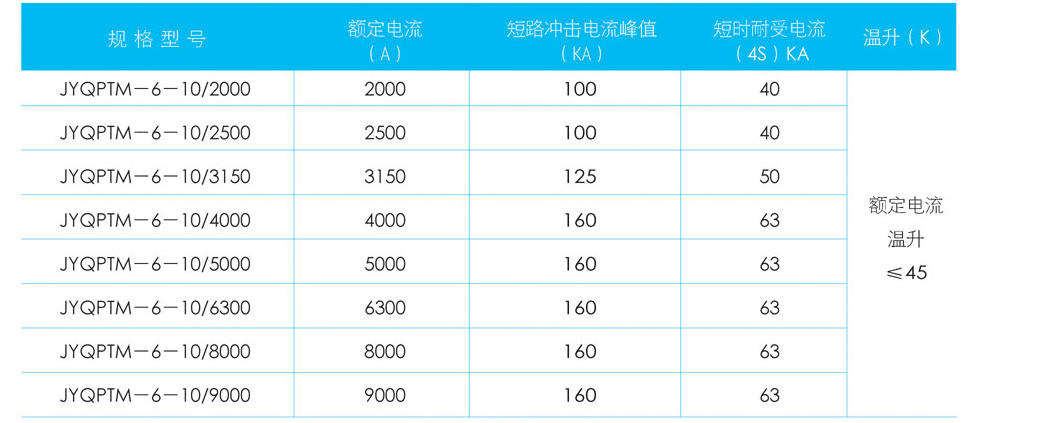

3.全屏蔽式管形母线适用于电缆沟电缆层高压室

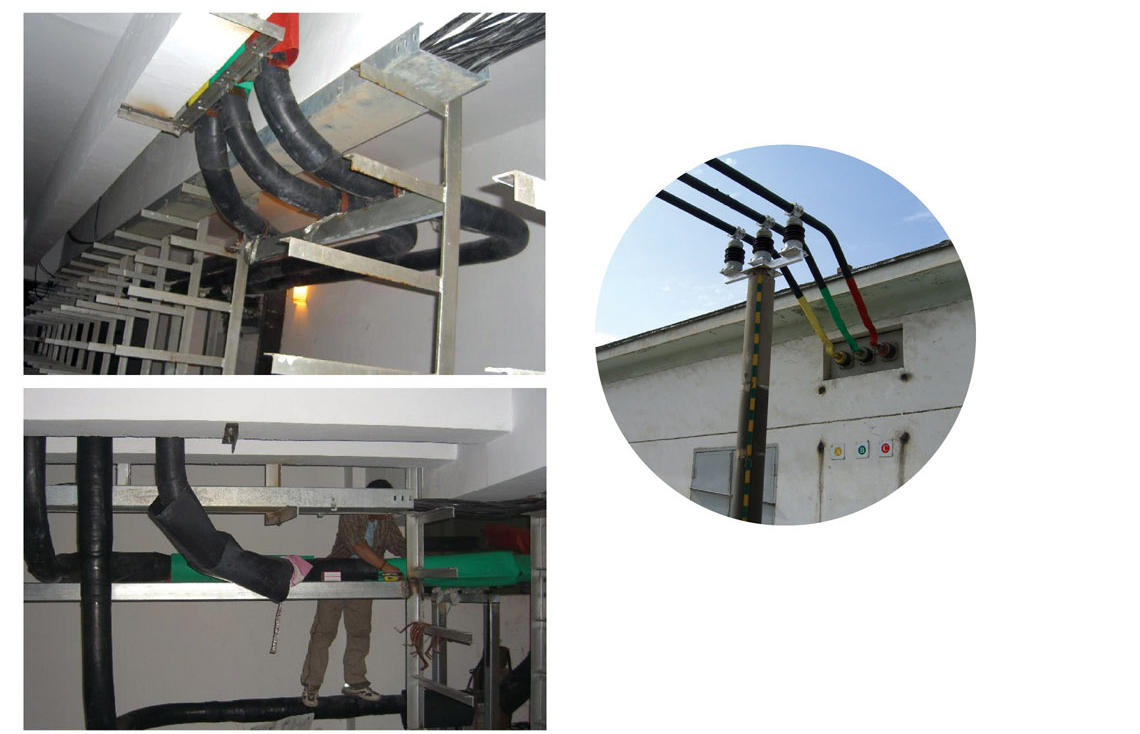

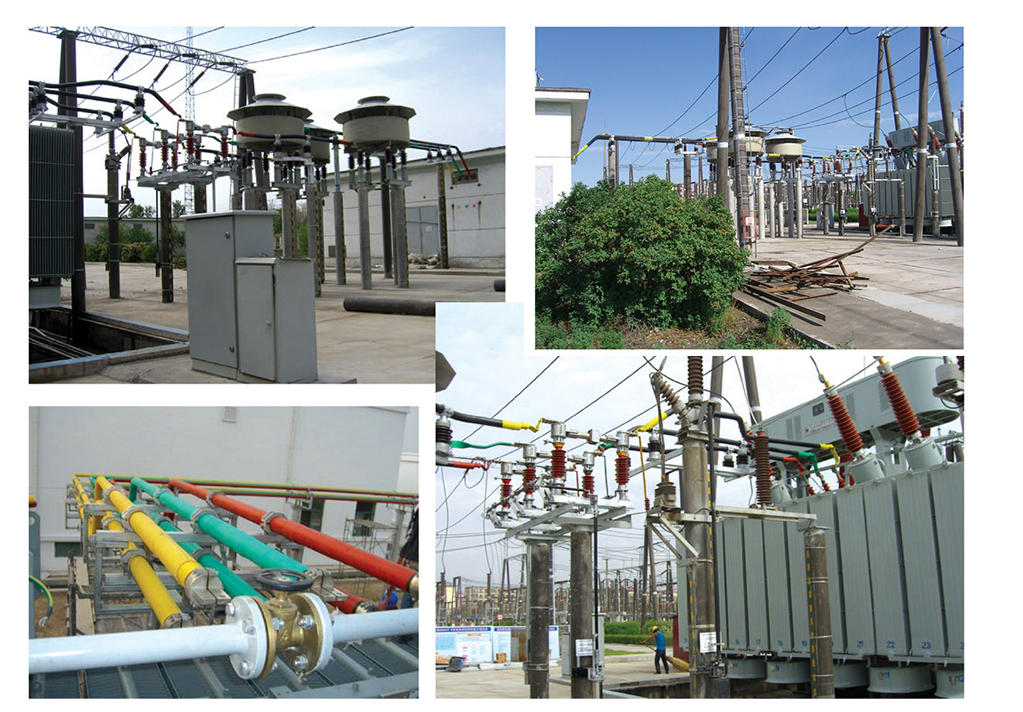

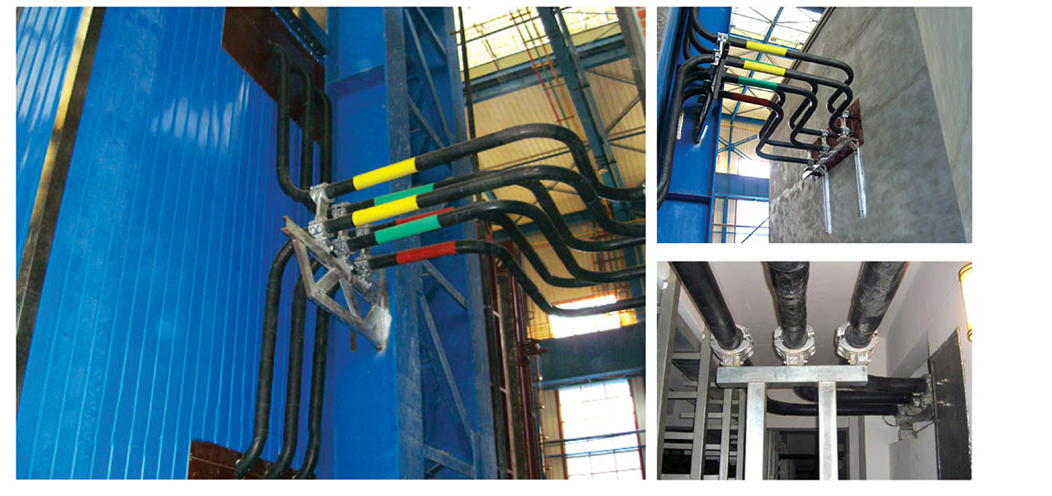

管形绝缘母线典型应用方案

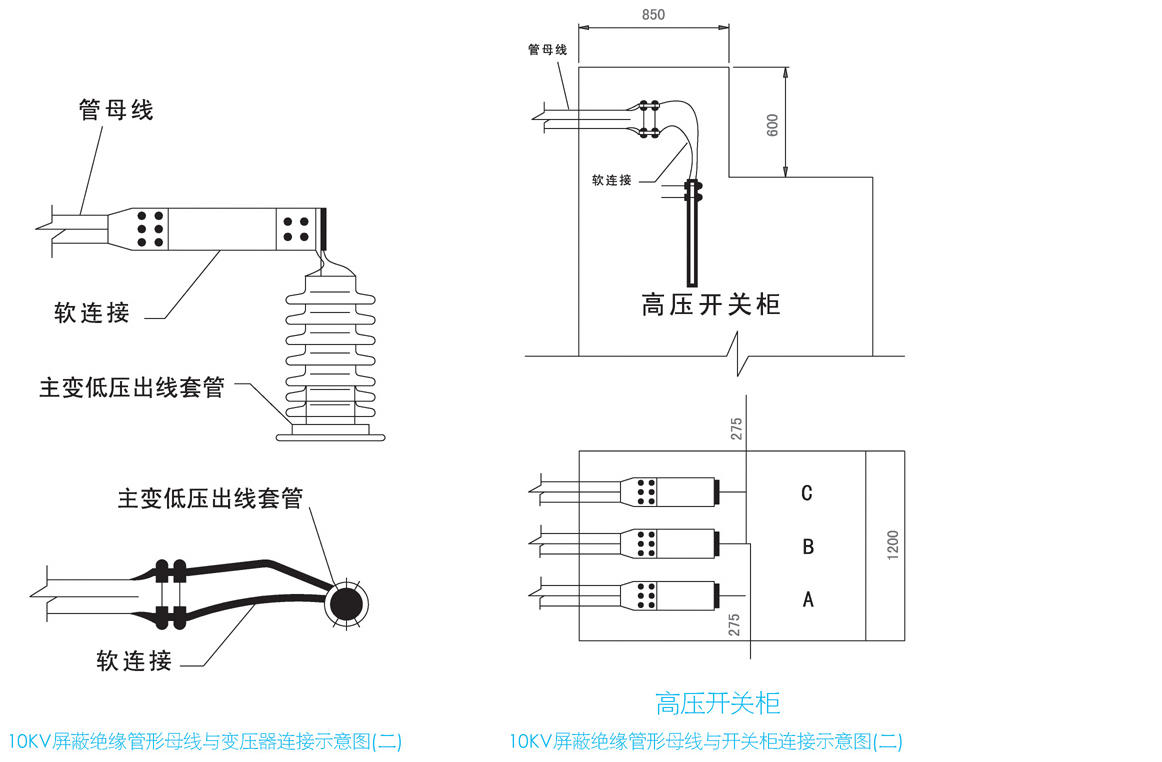

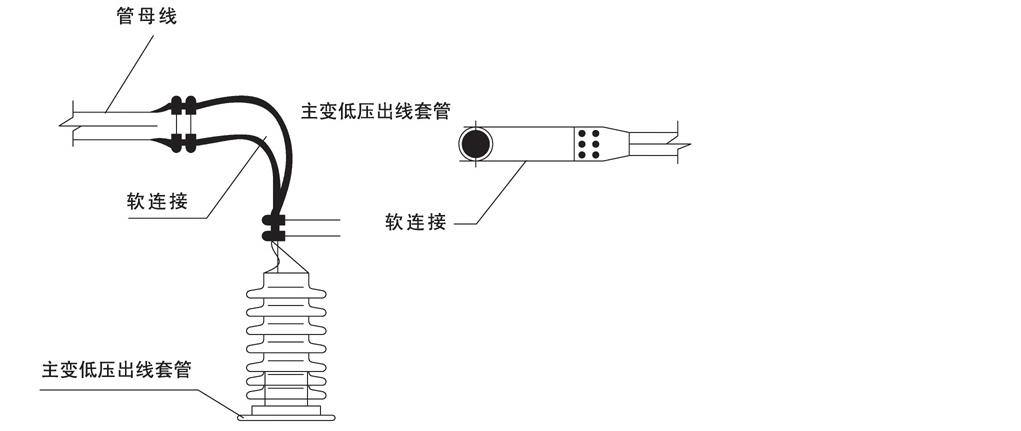

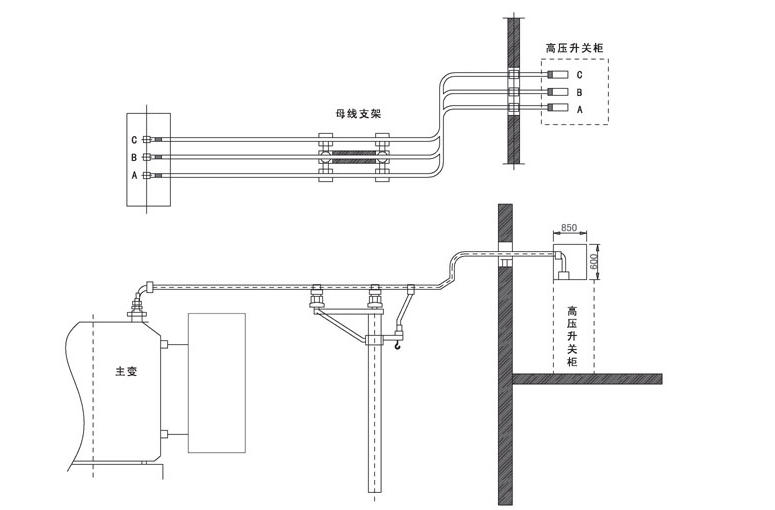

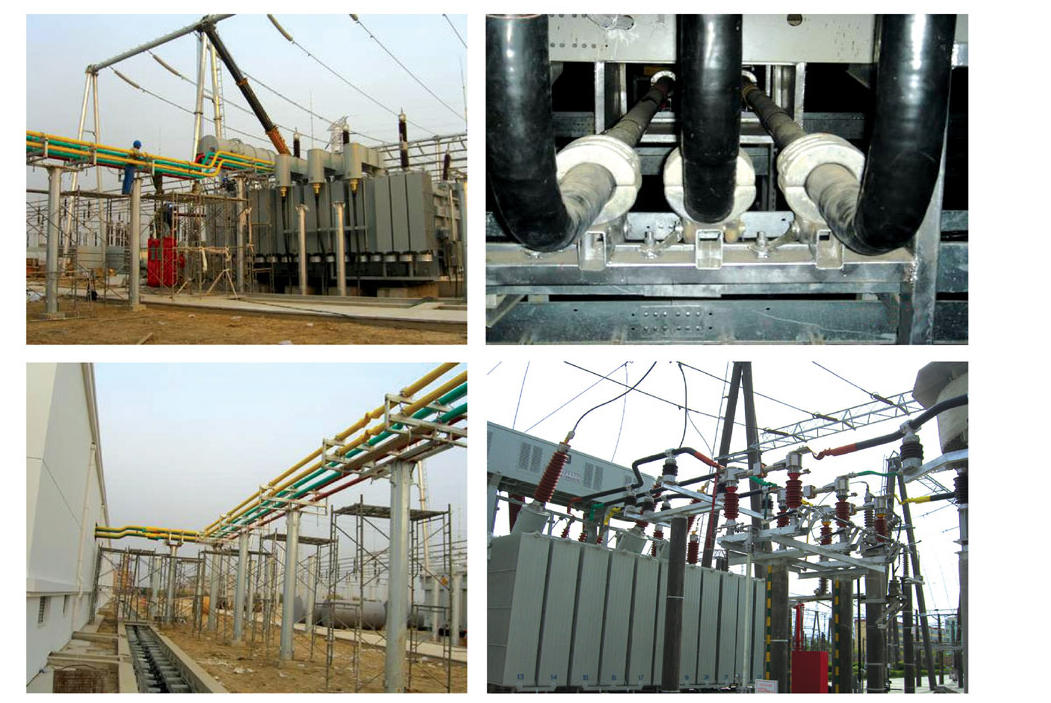

方式一、主变到控制室连接

这是管形母线应用的常见的方式,母线从主变的低压端子直接连到控制室的开关柜端子。主要优点:适合大电流，布线清晰美观，可采用全绝缘、半绝缘两种方式。

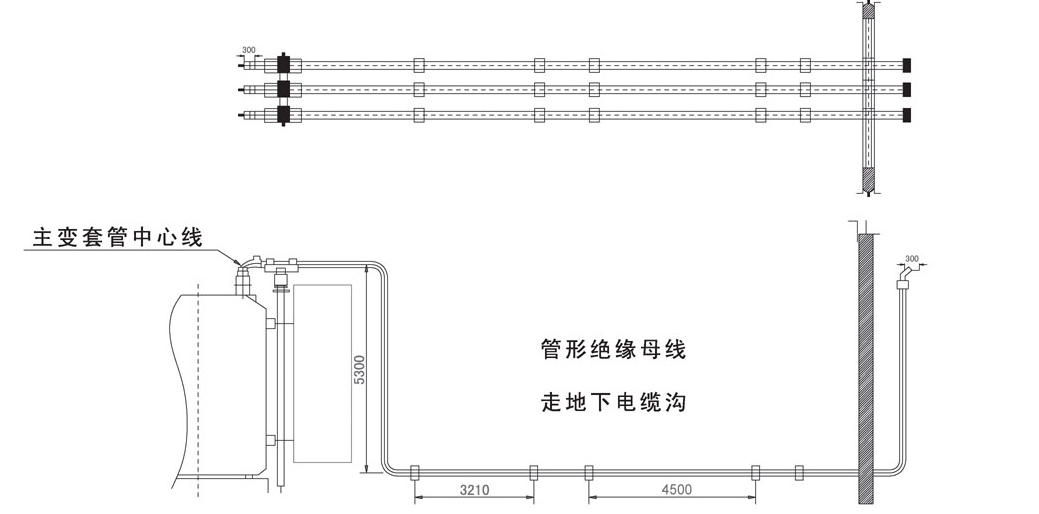

方式二、母线走电缆沟或电缆夹层

下图是管形母线应用的另一种常见方式,母线可以经过地下电缆沟或者电缆夹层和开关柜连接,也可用于开关柜之间的连接。该母线采用全绝缘型,特别适合布线困难的场合。

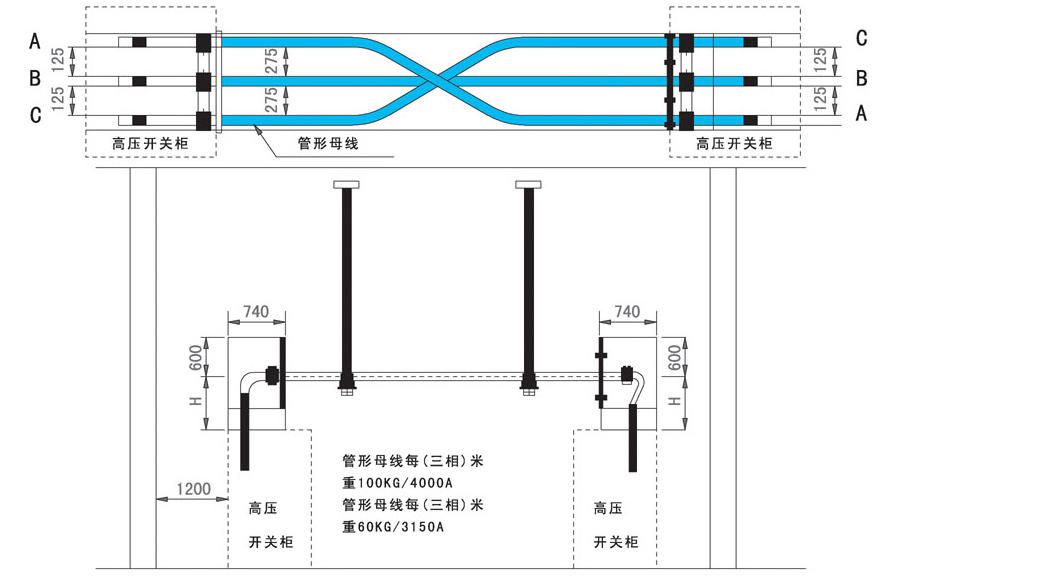

方式三、管形母线走电缆沟或电缆夹层

该方式为开关柜间顶部上进线连接方式，也可以通过电缆夹层，采用下进线方式。用户可根据实际情况自行选择。母线类型为全绝缘。

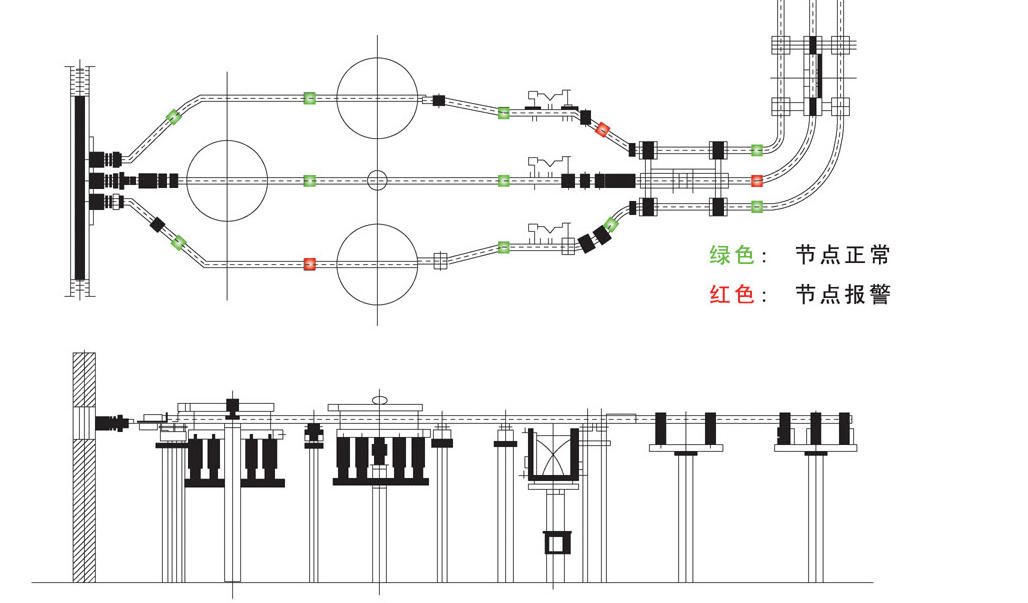

方式四、管形母线数控监控系统

我公司自行研制,对管母线的多项技术数据实行无人智能监控。

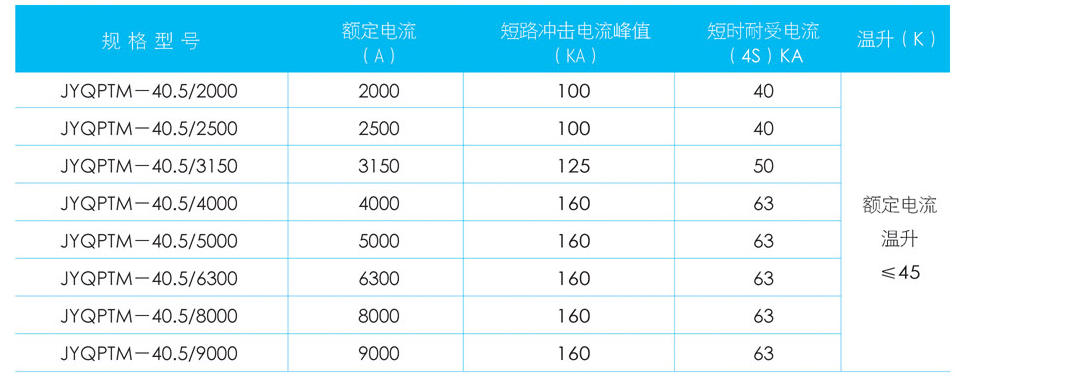

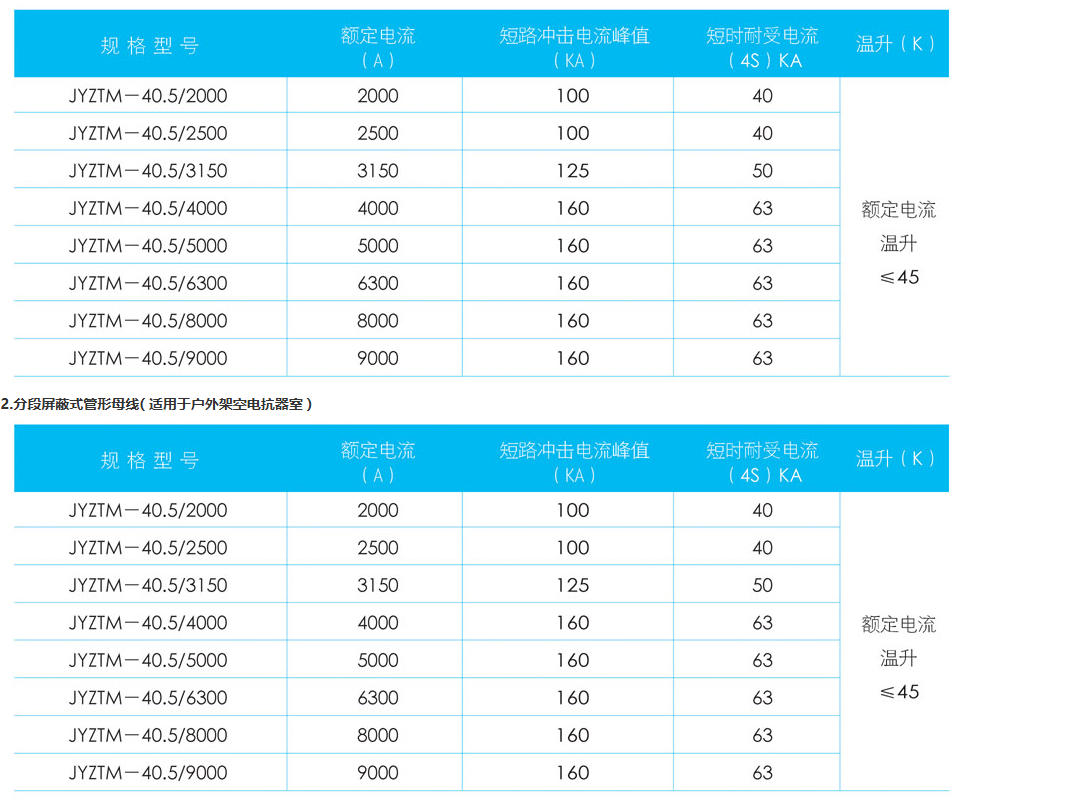

35KV绝缘管形母线规格型号

1.支柱式管形母线(适用于户外架空）

3.全屏蔽式管形母线( 适用于电缆沟、电缆层、高压室 )

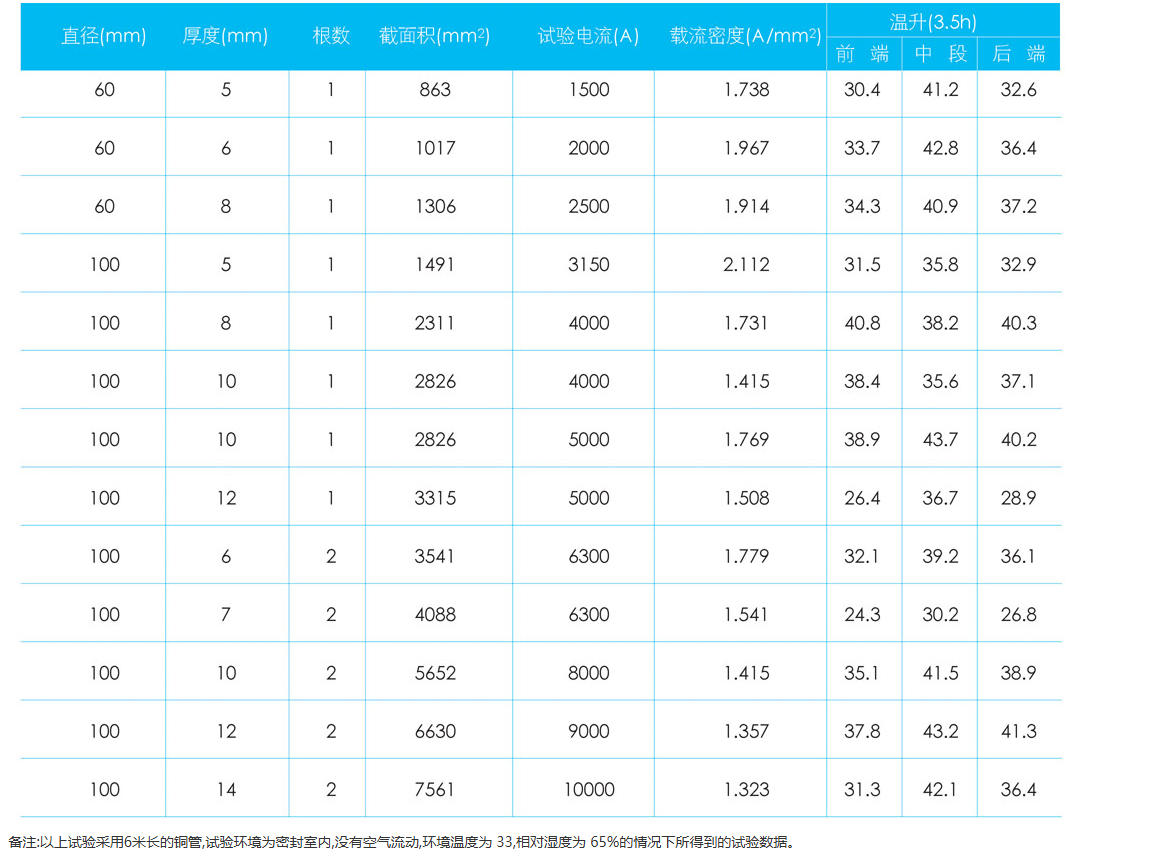

管形母线额定电流温升试验对照表

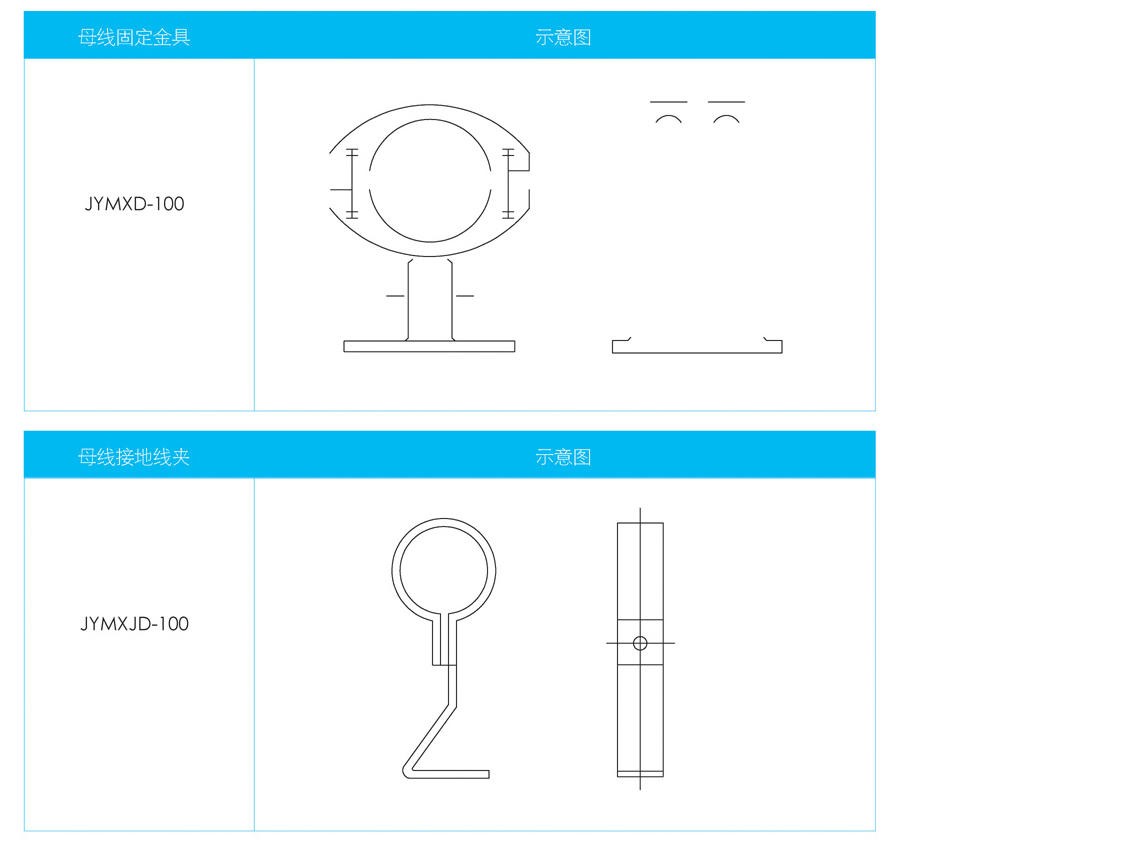

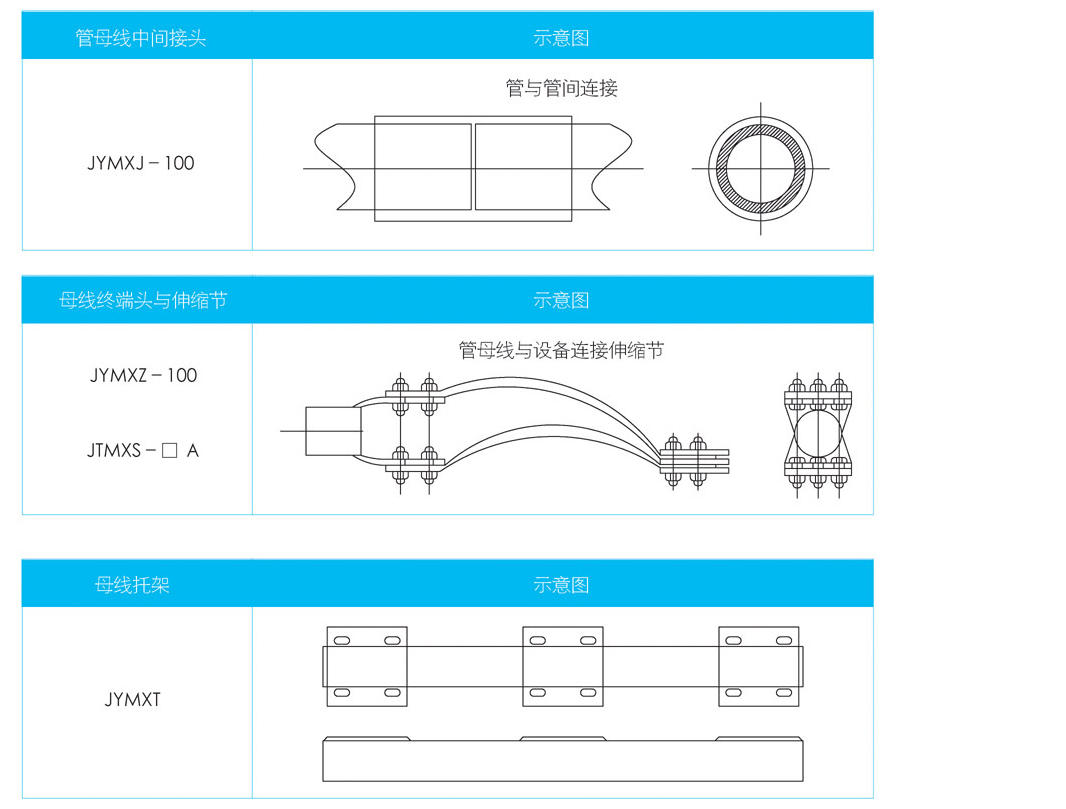

母线金具及安装材料

母线金具及安装材料
