钢体滑线

JYG系列刚体滑触线由导轨、连接组件、膨胀组件、绝缘组件、固定组件、支撑组件以及集电器组件等组合而成。由于该产品以其载流量大、电能损耗小、抗拉强度好、运行可靠、维护简便等特点被广泛地应用于高温、高湿、多尘、强腐蚀气体等恶劣环境，因此它被钢铁治金、港口造船等行业广泛使用。

产品特点

运行可靠，不易发生电源中断故障，可使用于高温、高粉尘、高腐蚀等恶劣环境;采用燕尾槽嵌装工艺后，解决其它刚体滑线运行中受振动引起的螺丝松动现象，从而保证滑线整

体牢固可靠;

机械强度大，不易弯曲变形，能承受强大的短路冲击电流;可根据用户需要设定载流量，可达1800mm?以上，电压等级可达到6kV;采用铜体导电，可大幅度降低导线电能损耗。添加辅助电缆后，可组成低阻抗滑触线，线路阻抗降低:

散热面积大，结构紧凑简单，安装维修方便;

布线可在上部滑触或侧面滑触:集电器采用扭簧压力均匀、双极电刷:具有优良的续电能力。

在实际使用中，侧滑比顶滑更稳定、更合理，其优点为集电器使用寿命显著增加，电刷寿命延长3~4倍。并采用电缆固定卡。

规格型号

1、刚体滑触线的规格按铜棒的标称截面来定

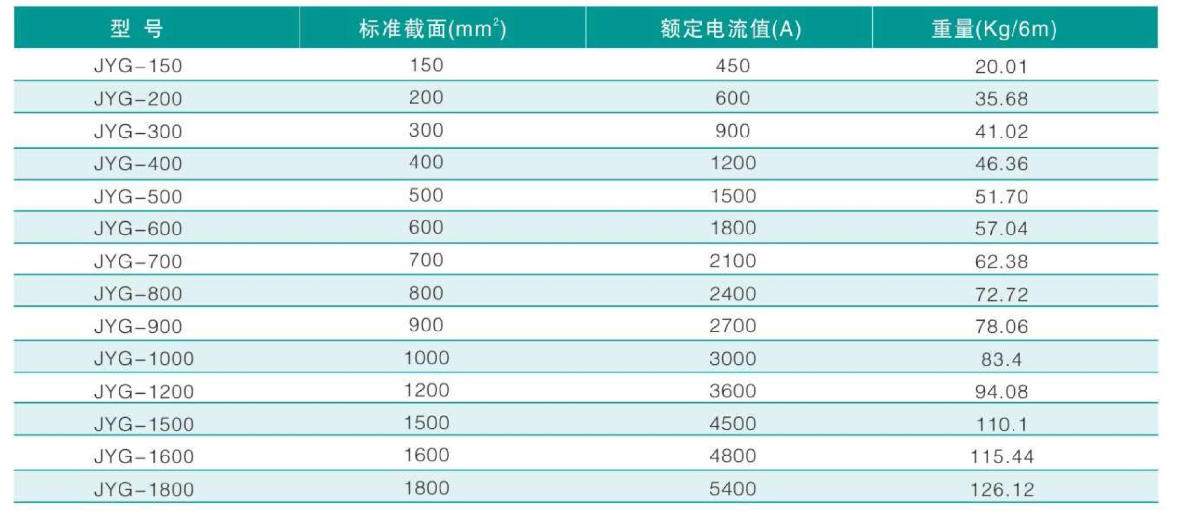

2、刚体滑触线的型号、规定及额定电流值如下表

刚体滑触线一般情况下按6m定尺供货: 刚体滑触线支架安装间距一般为3m;

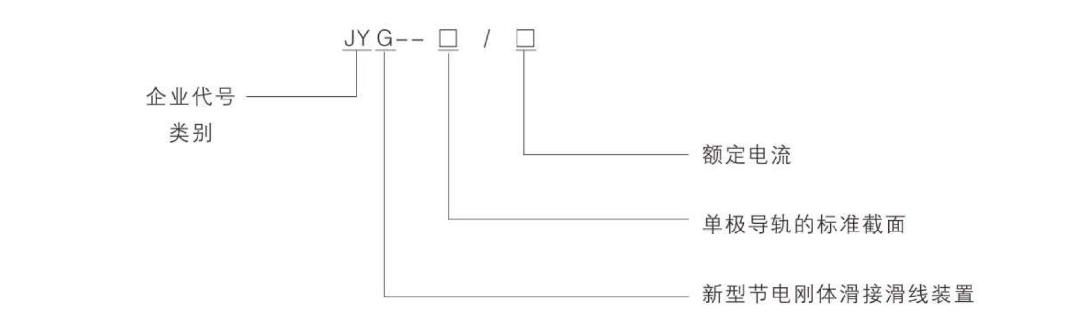

产品型号及其含义

刚体滑触线系列组件代号:

J-带固定装置的绝缘子(或称绝缘子组件)

K-滑触线固定用夹板

G-滑触线支架连接用钢芯

F-供电端子

E-检修隔离分端装置

L-辅助电缆固定夹

B-温度补偿装置

D-集电器

产品结构

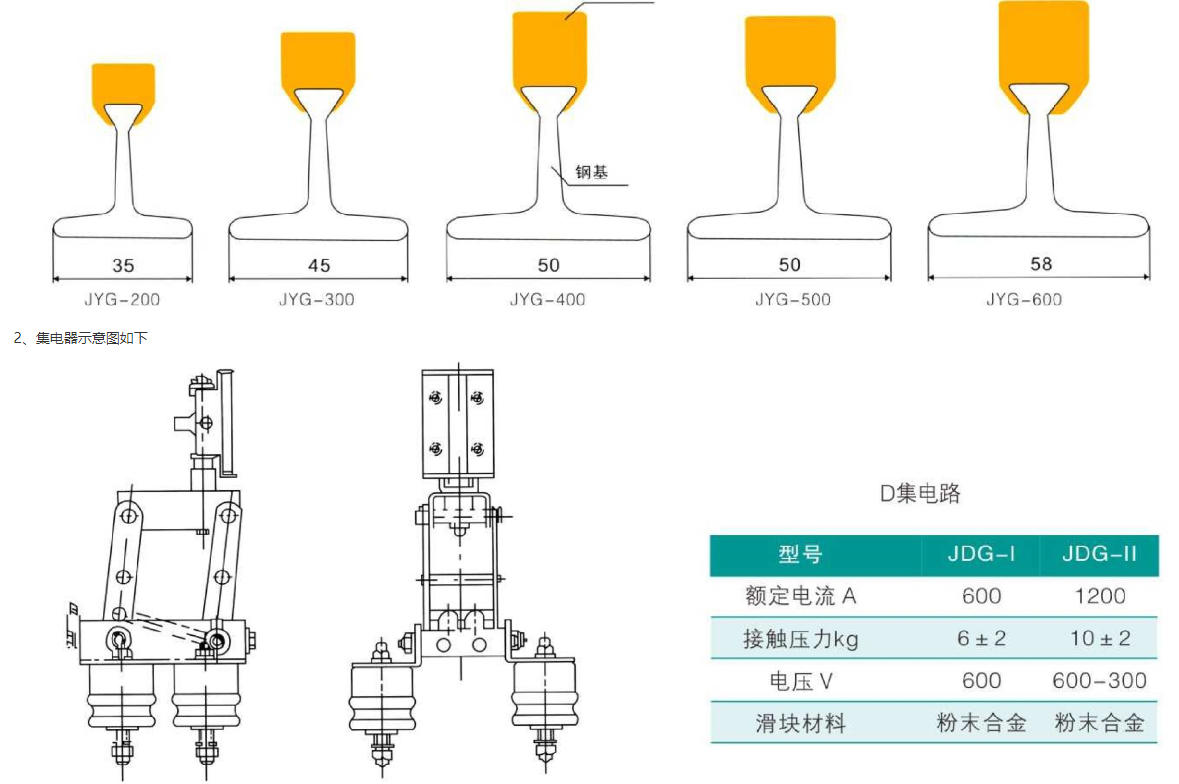

1、其断面图如下

技术参数

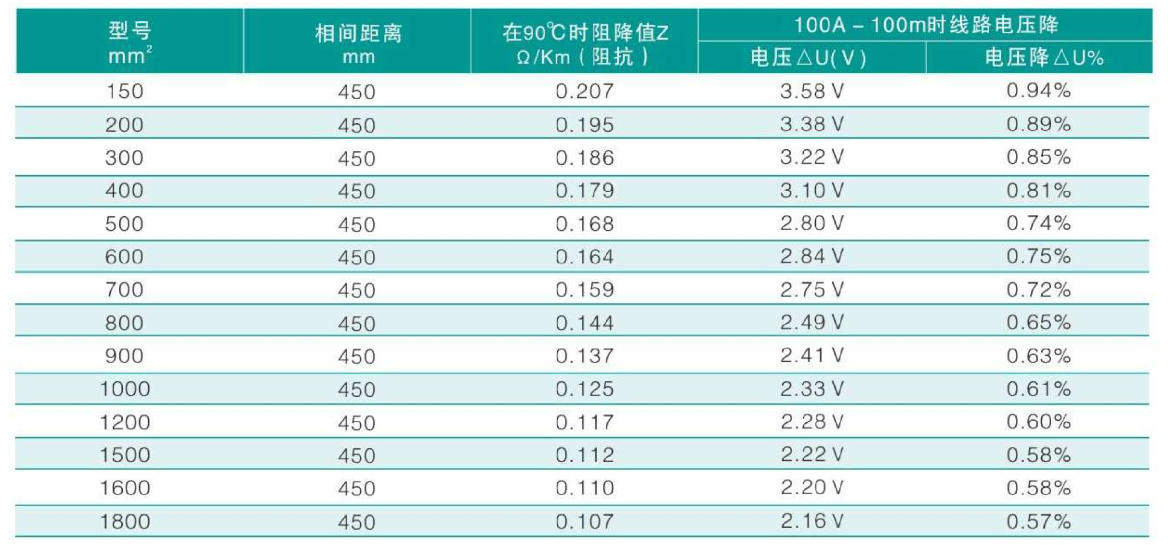

滑触线阻抗及100A-100m时的线路电压降值(使用电压为380V,COS中为0.8时)

负荷电流计算

1、负荷电流流计算

滑触线负荷电流计算方法，过去采用二项式公式计算。现介绍国外多数资料中采用的计算方式如下.即根据起重机上安装的有可能同时运转的电动机和额定电流乘以暂载系数和多台起重机的同时系数。负荷电流(I)=所有工作电动机额定电流(IH)x暂载系数(FED)同时系数(F)

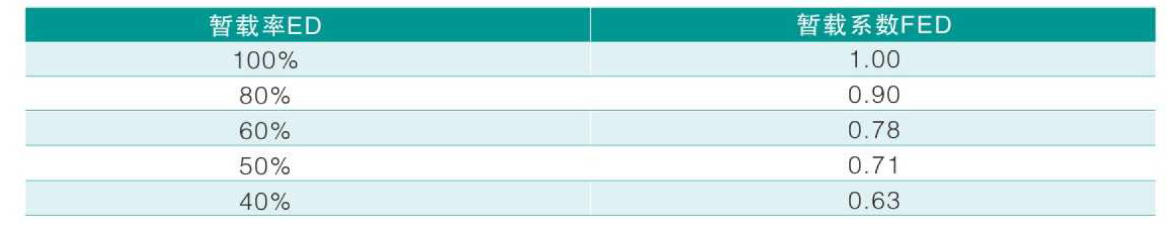

FED暂载系数按下表确定

多台起重机同时工作系数:F取0.4~0.7。

2、滑触线路的电压降问题过去设计滑触线路时，采用大电流来检验电压降。即从低压屏上的馈电开关(变压器二次侧到滑触线末端，包括供电电缆在内的电压降不得超过12%，也就是滑触线和供电线路当作一个整体来考虑，在满足电压降的要求下，务使投资少。随着近年来引起工程增多，综合国外资料，国外一般都以负荷计算电流来检验电压降，包括供电线路在内到滑触线末端的电压降不得超过5%。

电压降计算公式:

AU=V3xlx1xz 或AU=V3xlx1x(RCos+XSin)

式中: △U一电压降       l一负荷计算电流         R一电阻(Q/Km)

X一电感(Q/Km)           Z一阻抗(Q/Km)        l一滑触线计算长度(m)

滑触线计算长度方式:设L为滑触线全长(m)

在滑触线端部供电时:l=L，                在滑触线二端端部同时供电时:I=L/4

在滑触线中部供电时:l=L/2                在滑触线二端端部L/6处供电时:I=L/6

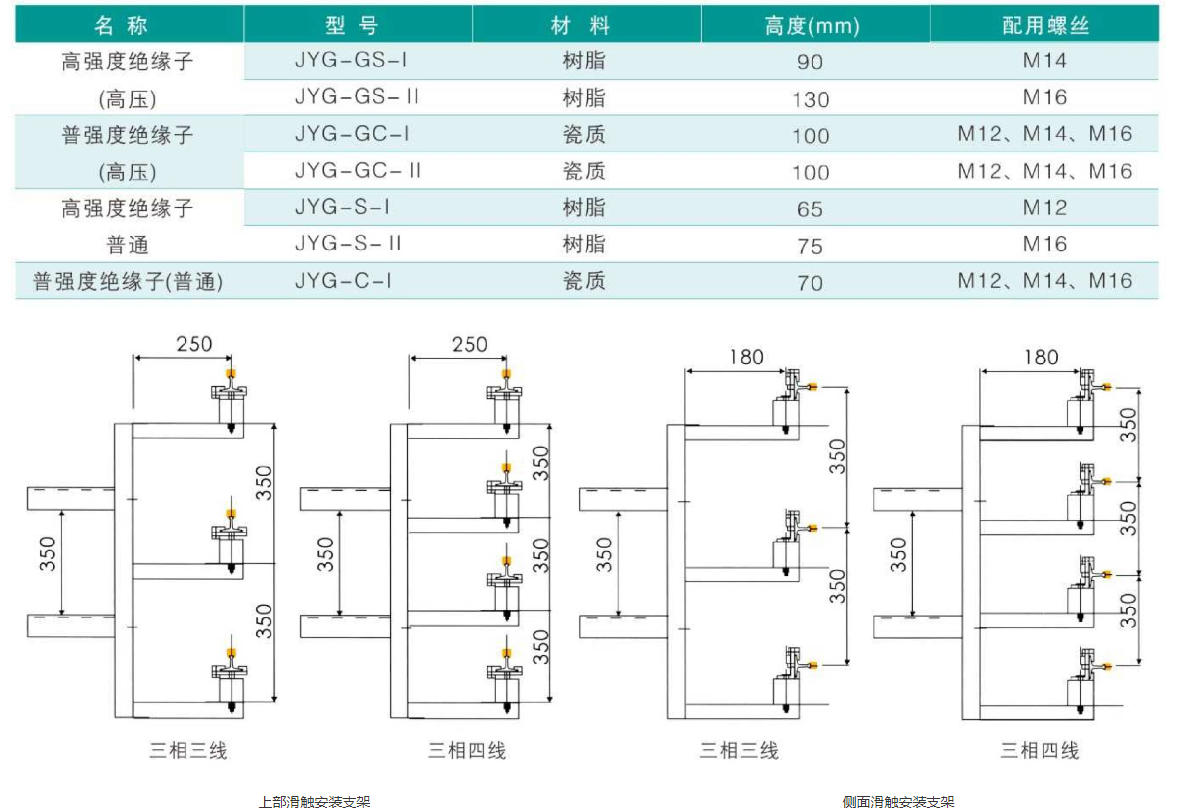

安装方式、主要零部件及刚体滑线的连接

滑触线的安装方式,一般常用的为上部滑触和侧面滑触一种，也可根据用户要求,采用其它安装方式。

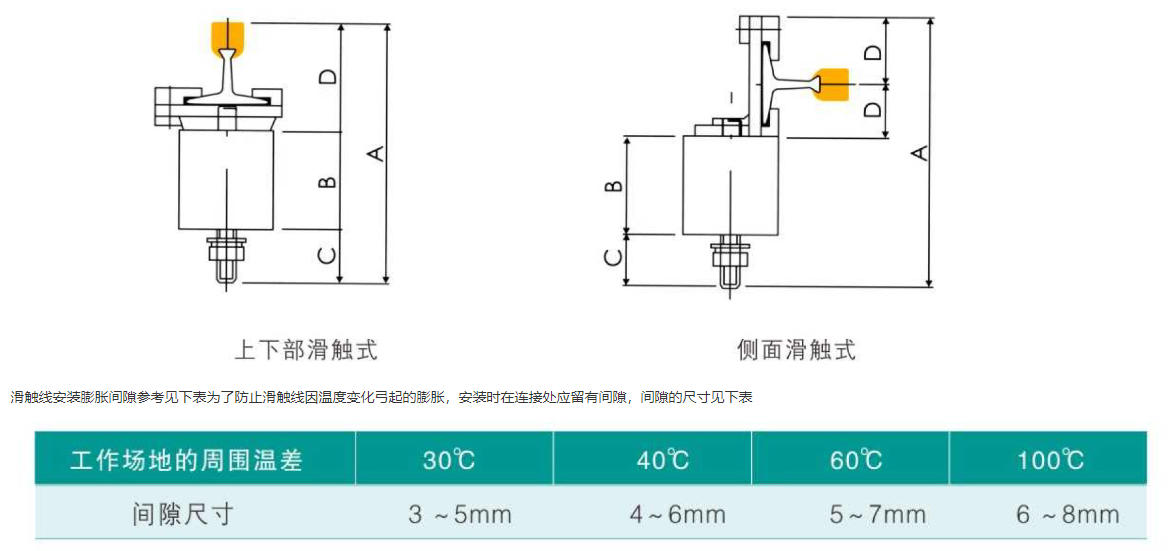

预留间隙的尺寸跟安装的环境温度有关,一般冬季安装时取高值，夏天安装时取低值
