产品概述
JYL系列电缆移动式拖链由链板(塑制、普通钢或不锈钢)、支撑板(塑制、高强度铝合金)、销轴以及随动接器等零部件组合成，它使电缆或其他类型的橡胶软管与拖链之间无相对运动，故无直接的机械磨损，从而在给定的弯曲半径范围内，不会产生弯曲和扭曲变形。所有零件经防腐处理后，能在较为恶劣的环境下进行工作。由于结构设计合理，承载能力强，造型新颖，结构紧凑、刚性好、强度高、传动灵活、安全可靠、拆装便利等特点，故而被广泛地应用于机床、机械、机器人以及立体仓库等电、水、油、气的防护传输过程中。

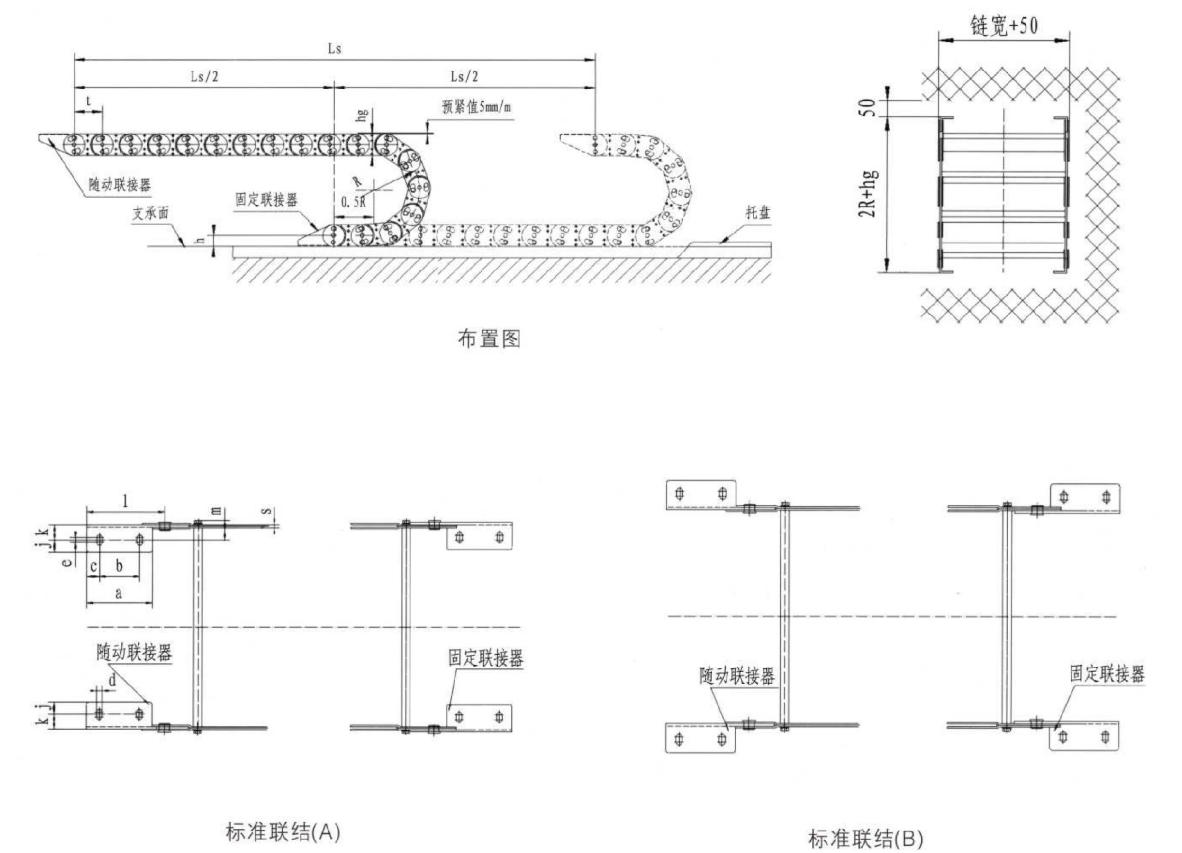

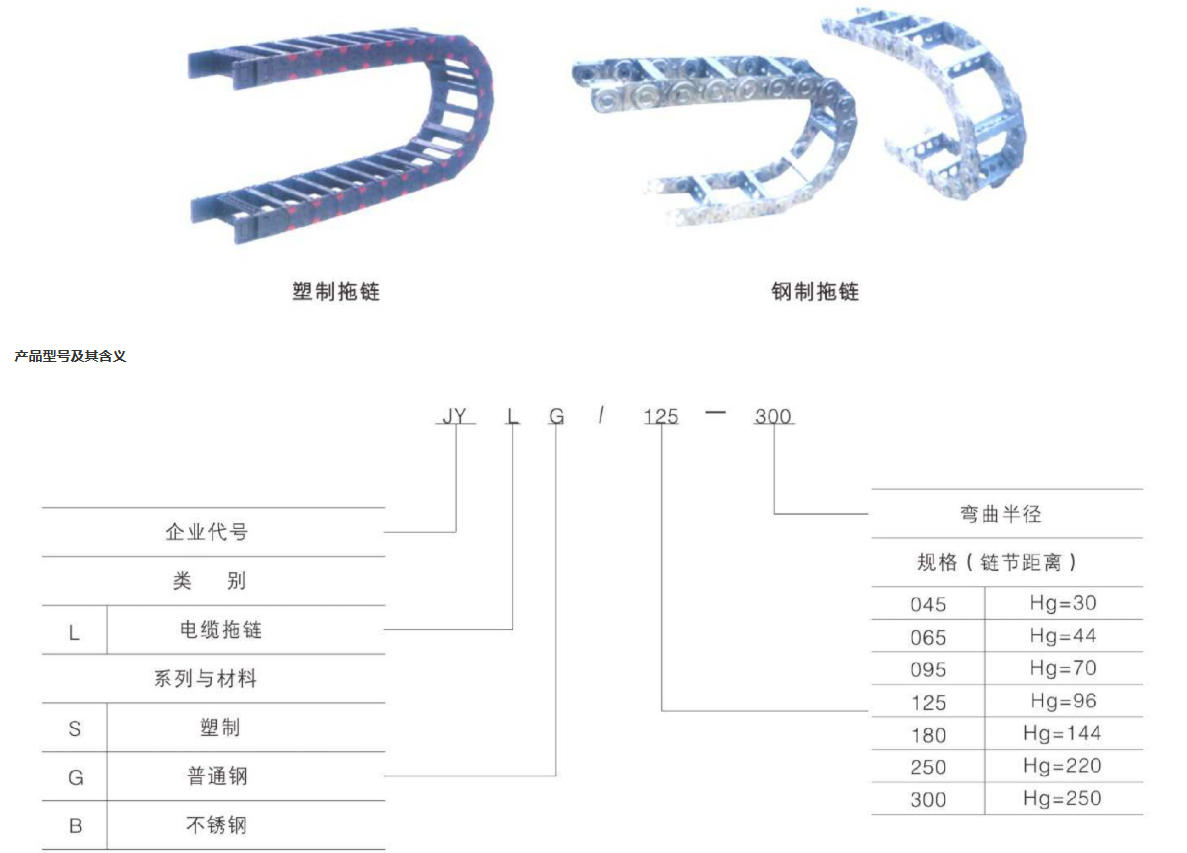

结构形式

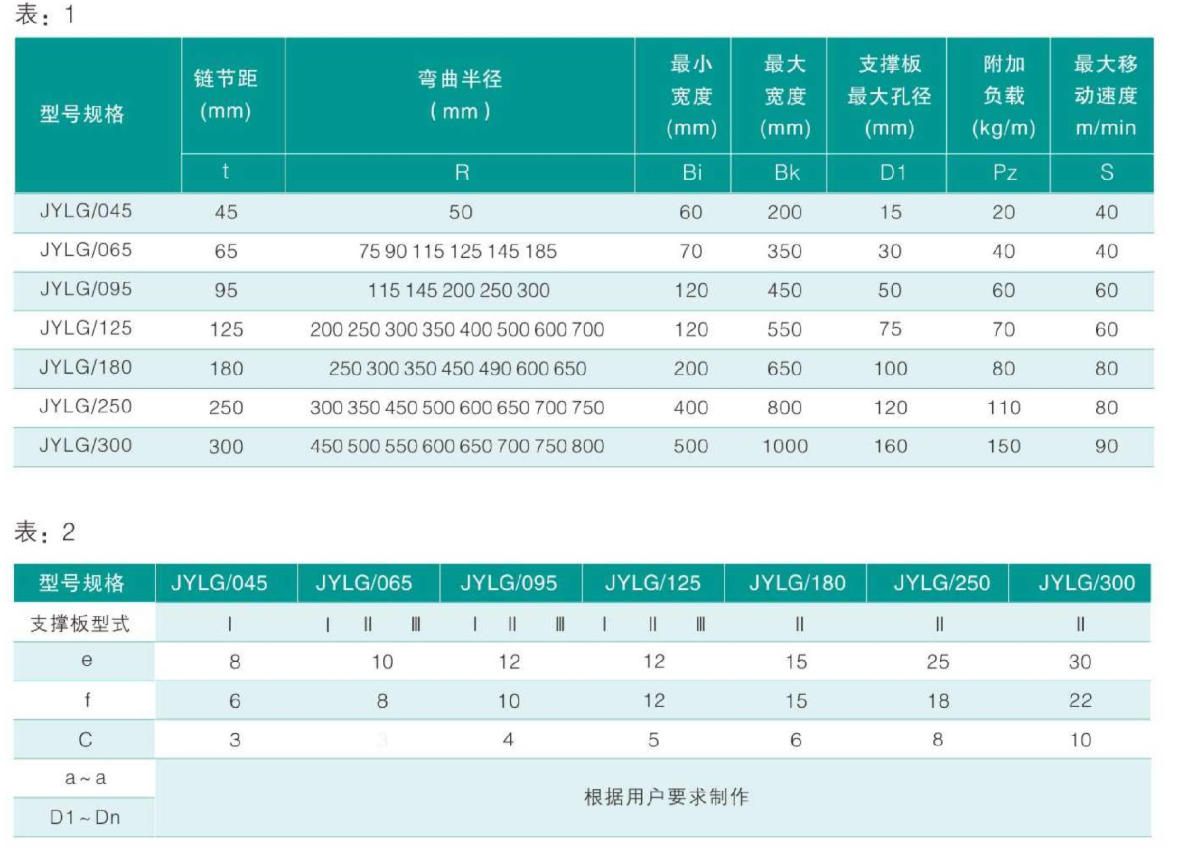

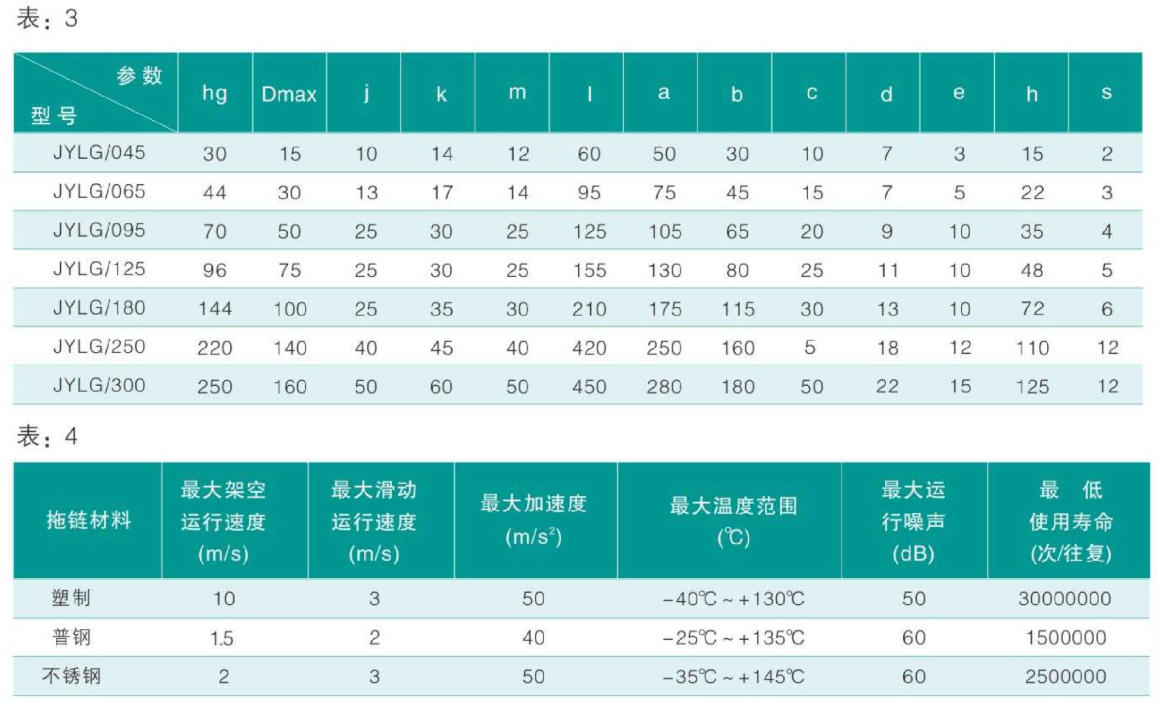

规格参数
安装形式

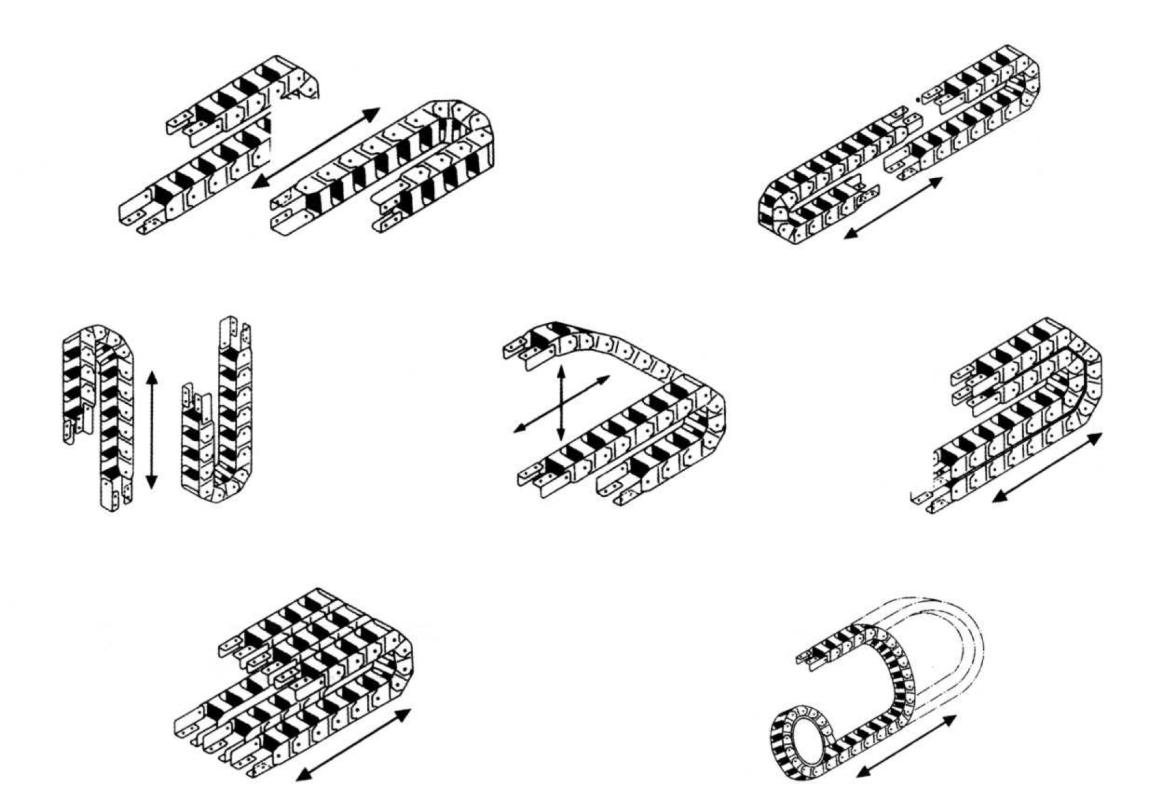

拖链根据不同用途可分为以下几种安装形式，即:直线架空式;弧型架空式;垂直站立式;垂直悬挂式;侧卧式以及圆周运动式等。下面将简要阐述它们之间的结构形式与特点。

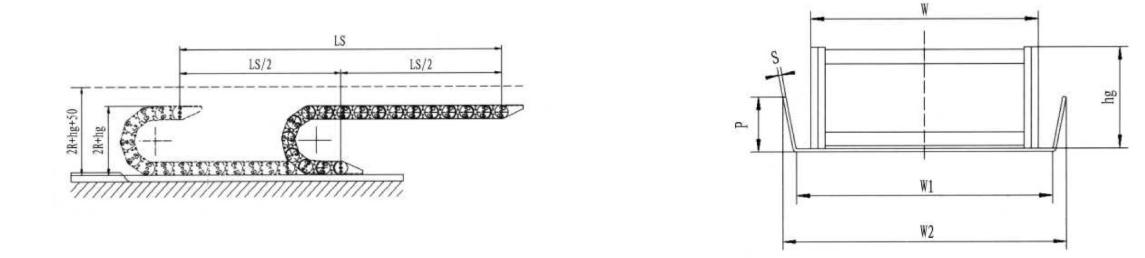

直线架空式拖链的上段面水平悬空于下段面或地面的使用环境，我们将它称之为直线架空式，这种安装形式简单和直接，由于它只要保证下段面能在一个底架上滚动即可，因此它被广泛地应用于直线往复运动，行程较短的场所。
拖链长度计算
拖链长度=LS/2+K
式中:LS=拖链行程
K=拖链弯曲半径的附加长度
注:此公式适用于固定端设置于行程中央，拖链可左右往复运行。
导槽宽高度计算
W2=W1+20
W1=W+10
P=hg/2
S=2~4

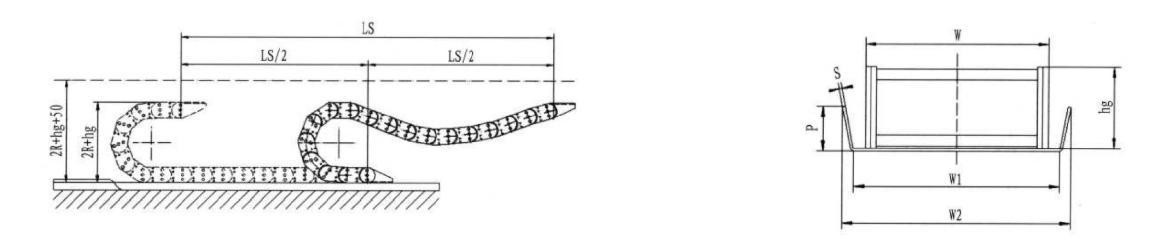

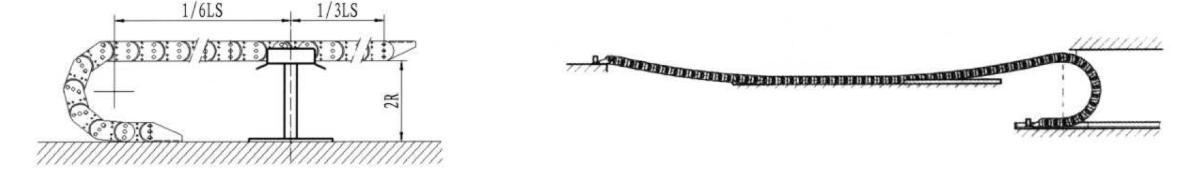

2，弧型架空式。拖链的上段面弧形悬空于下段面或地面的使用环境，我们将它称之为弧型架空式，这种安装形式与直线架空式基本相同。由于它的运动行程较长，须在下段面上辅设导向槽，使拖链能在槽体内自由滚动即可，因此它被广泛地应用于直线往复运动，行程较长的场所。
拖链长度计算
拖链长度=LS/2+K
式中:LS=拖链行程
K=拖链弯曲半径的附加长度
注:此公式适用于固定端设置于行程中央，拖链可左右往复运行。
导槽宽高度计算
W2=W1+20
W1=W+10
P=hg/2
S=2~4
特别说明由于拖链的使用长度较长，我们为您给出了支撑架和导向槽的方案，但在较多情况下其架空长度远大于我们公式中给定的参考值，请用户在选型时务必仔细计算和选择安装方式。

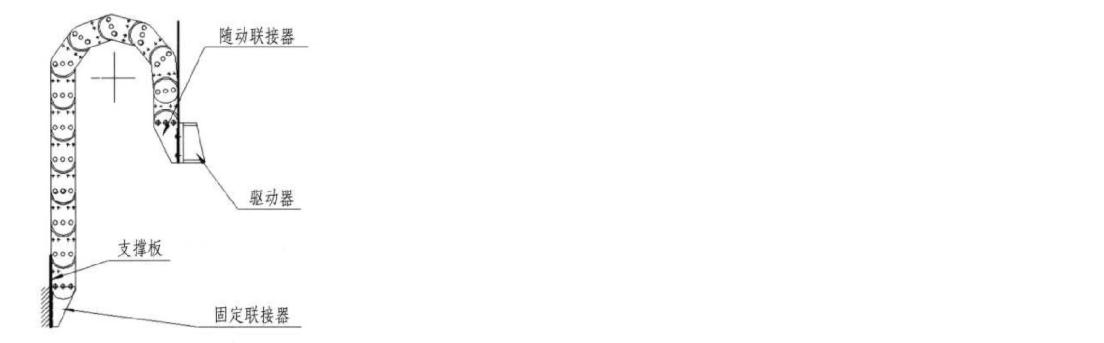

3、垂直站立式
梅链的两个段面均呈垂直状态的使用环境，我们将它称之为垂直站立式，这种安装形式由于它的运行距离不宜较长，须在拖链的随动端和固定端施加固定和稳定装置，使拖链能在垂直运动过程中自由滚动即可，因此它被广泛地应用于运行距离较短的直线往复运动场所。
安装说明
1.随动联接器和固定联接器必须合理可靠固定，使拖链不得向外摆动，以保证他的垂直度。
2.电缆或软管必须排列整齐，使其纵向运动顺畅灵活。同时在电缆或软管的始末端必须加设去张力装置，我们特别建议采用内部分隔片来稳定缆管。
3.在运行过程中如出现横向加速度，请将拖链给予外部稳固。
4.如垂直高度较高时，建议在相应段位加装支撑板，以防侧向摆动。

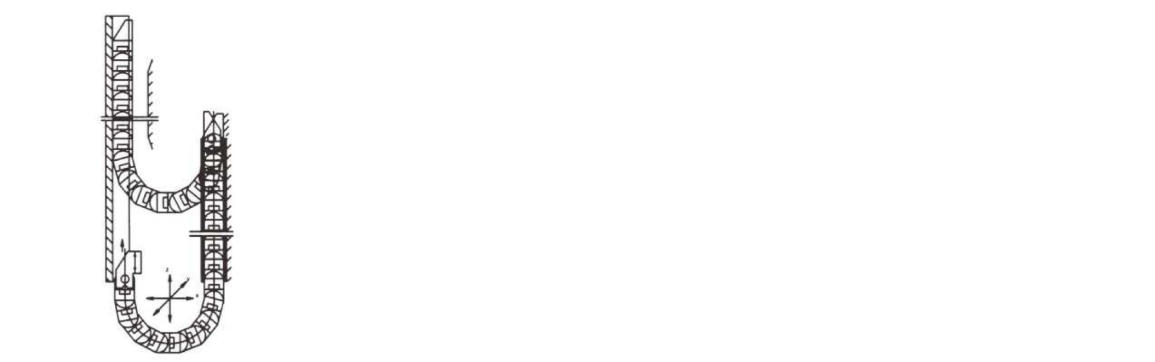

4、垂直悬挂式垂直悬挂式与垂直站立式基本相同，只是这种安装形式由于它的运行距离较长，须在拖链的随动端和固定端施加固定和稳定装置，使拖链能在垂直运动过程中自由滚动即可，因此它被广泛地应用于运行距离较长的直线往复运动场所。
安装说明
1.由于该安装形式的拖链其垂直高度可达40米，因此它仅限于垂直运动，而不能做横向加速运动。在此形式下运行无需侧面支护，若安装空间狭小，则必须采用“无预应力”型拖链。
2.电缆或软管必须排列整齐，并在始未端加装张力装置。同时将缆管顺畅悬挂，并确保受力均匀，不得使个别缆管单独受力而损坏。
3.如特殊需要，在垂直运动加横向加速度时，请必须加设侧面支护和导向，但导向装置必须将电缆套有可能甩出去的整个段位全部覆盖。
5、侧卧式:侧卧式安装形式是一种较为特殊的安装形式，它介于圆周运动式和垂直悬挂式之间，它不仅可作垂直往复运动，而且也可作侧向圆周运动，因此它被广泛地应用于运行距离较短的侧向往复运动场所。
安装说明
1.该安装形式特别适用于安装空间高度受到限制的场所。一侧卧架空长度取决干附加载荷重量、拖链宽度、弯曲半径、使用时的平行性。
2.拖链的附加载荷越重，其加空长度越短，扭转90度时的拖链其宽度几乎等于高度，高度越高则整个套体也越稳固。
3.如附加载荷较重且架空长度又较大，则拖链必须进行全部或局部支护。
4.如该安装方式运行距离较长，请加设导向槽，加装导向槽后的运行距离可达80米以上。

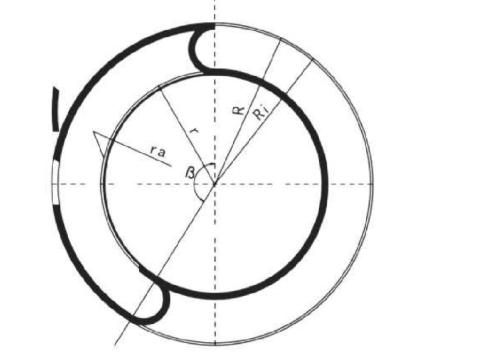

6、圆周运动式:圆周运动顾名思义即为拖链可在水平方向和垂直方向上作相应的正反旋转运动，这种安装形式将依助于拖链盘旋的底座和运行轨迹的导槽，因此它被广泛地应用于运行距离较长的圆周往复运动场所。
安装说明
1.圆周运动安装形式的使用，一般使用环境都较为特殊，因此它可以选用标准拖链做圆周运动。
2.用此安装形式，请选择配置相应的托盘或导槽，使其完成弯曲路径。
3.用反向弯曲半径拖链做圆周运动，即指拖链在可允许的正反两个方向进行弯曲，其弯曲半径和正堂拖链的弯曲半径不完全相同。
4.左图示出了两个相反的反向弯曲半径托套所做此种圆周运动的图例您有特种用途和要求可向我们提出咨询。
5.此种安装形式为较为特殊型，但对我们的拖链确是标准的，因此用户在此环境下应用的拖链，请在选型订货时加以注意和详细说明，以确保您的使用安全与可靠。
拖链选型

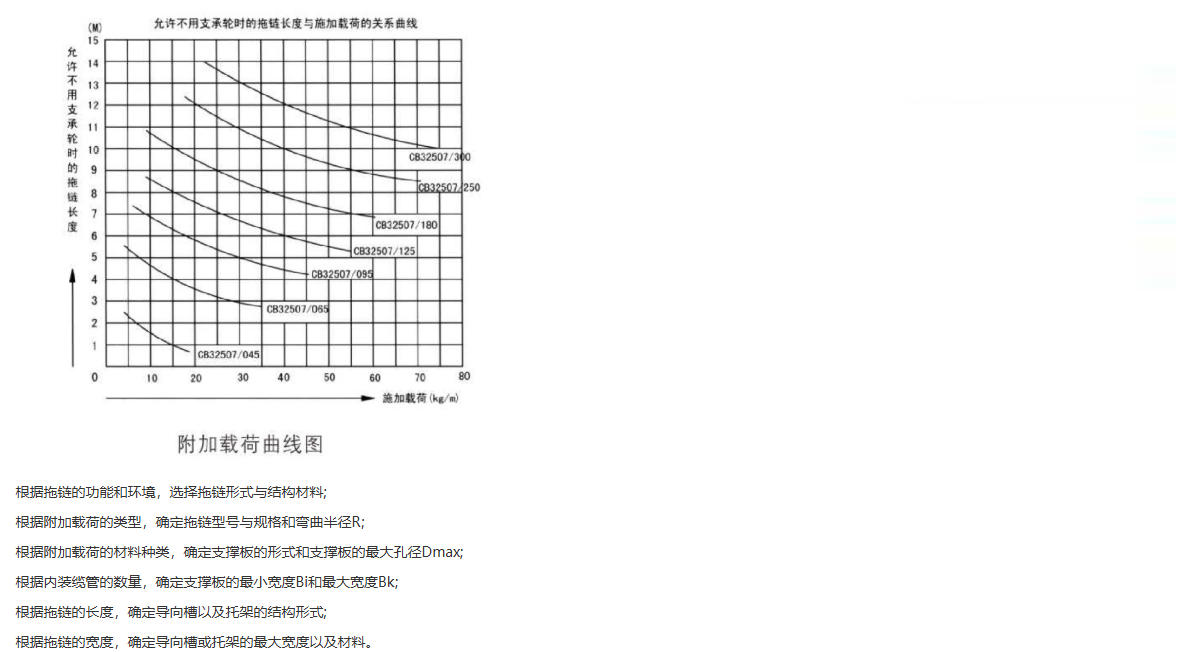

拖链的选型首先根据用户的用途和使用环境进行洗择，不同用途和不同环境洗择不同的拖链。一般情况下，较为轻型的载荷和允许拖链在长距离运行情况下滑动运行的场合，采用塑制拖链较为合理:若运动载荷较重、距离较短、速度较快的水平架空场合，则选用钢制拖链较为合适。总之，拖链的结构型式较多，用户可根据需求进行自行选择与配置，对首次用户，可将用途和使用环境提交给我们，我们将不疑余力地为您提供合理、经济的选型与配置方案。

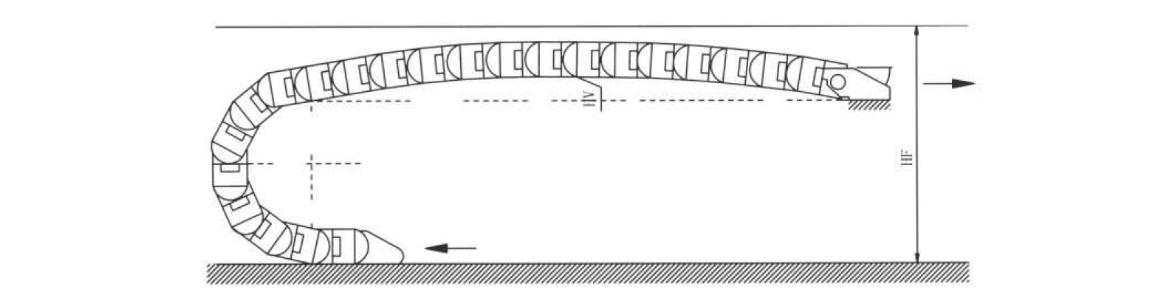

1、拖链预应力
1.拖链的“预应力”，即指拖链上端面在架空长度范围内的增加或降低。
2.JYL系列拖链均为“有预应力型”，左图所示的HF尺寸，即为在有预应力时的安装高度，用户在使用拖链时的安装空间如允许，请选用“有预应力型”的拖链，因为预应力可提高和延长拖链的有效运行长度，同时预应力可提高拖链的耐用度和运行安全性，因此用户在选型时应加以考虑。
注:如用户使用拖链的安装空间狭小，故不能安装“有预应力型”的拖链，我们将为您准备“无预应力型”的拖链。
2、拖链的装载
1.分类别排列缆管，使其行列整齐不得交叉重叠;在高速高频率运行的拖链，要特别加以注意。
2.缆管铺设和固定应安全合理、牢固可靠，对缆管的始末固定端需加装张力的部位，必须加装张力装置。
3.从理论上进，拖链的运行速度越快，运行频率越高，则缆管在拖内的合理分布，就显得尤其重要，因此用户在设计布置缆管时，应尽量考虑缆管的分布，使其拖链尽可能地水平受力均匀和相对平衡。
4.拖链的装载空间一般不要超过可安装空间的80%;
5.如支撑板大孔径D1+D2>1.2x链内高度，则两根缆管间不必进行分隔，否则缆管易发生相互扭绞。
6.如支撑板
大孔径D1+D21.2x内高度，则链内应配置隔板或分层减小套内高度，这样可防止D1和D2相互“换位；
7.如有数根粗细相等的缆管时，内腔高度不得大于缆管直径的1.5倍，缆管因防护外套材质的不同，故在布置时应分开铺设，以防材质耐磨系数的差异，从而导致不必要的额外磨损。
8.拖链中在铺设液压、油气软管时，应注意软管在承受压力负荷时长度和截面会产生的延长或扩大，因此必须预留足够的空间使其伸涨和收缩。

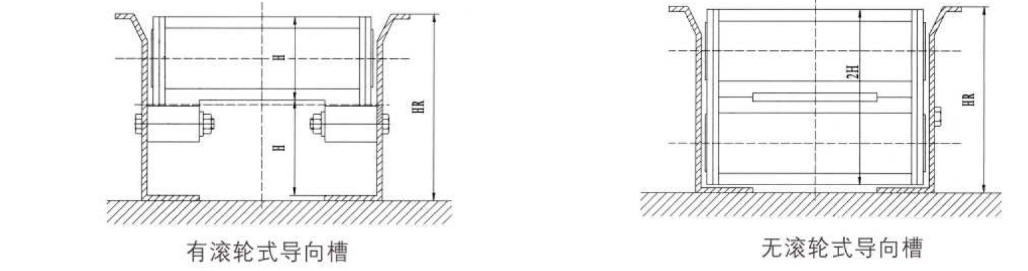

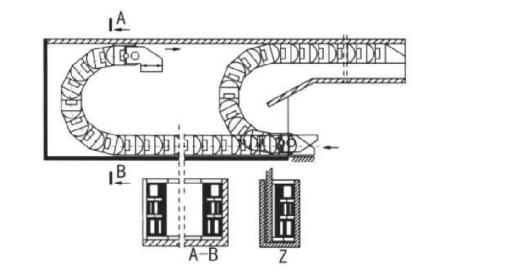

3、导向槽
1.导向槽是拖链在较长运行距离的情况下，必不可少的关键部件之一，它承担着水平方向的带载支撑，同时又兼负侧向扭动的保护，因此对该部件的选型、设计、安装应加以重视和注意。
2.导向槽的对接面必须准确、平滑，不得有任何扭曲、错位和阻隔现象。
3.导向槽所用的联接螺钉必须选用半圆头或沉头螺钉，并将螺母端置于槽体外侧，保持槽内侧无凸显部位。
4.固定的电缆接头与滑轨之间须过渡平坦顺畅。
5.对运行距离较长的导向槽，须有较好的刚性，不得出现下挠和侧弯等现象
