碳刷滑触线

产品概述

JYTS系列碳刷滑触线是在高强度、高绝缘性能、半封闭工程塑料导管内，嵌入多极铜排作为输电母线。JYTL系列碳刷滑触线是在高刚铝合金管内、嵌入带高绝缘性能工程塑料的铜排作为输电母线:该系列产品采用铝合金外壳，坚固、耐用，使用寿命更长，耐高温、辐射，且有输电线路屏蔽功能。JYTS、JYTL的导管内装有配合紧凑、移动灵活的集电器小车，在移动受电设施的拖动下，同步移动;同时通过集电器上配置的多极电刷在导轨上的滑动接触，将导轨上电源可靠地输给移动受电设施。

产品型号、规格

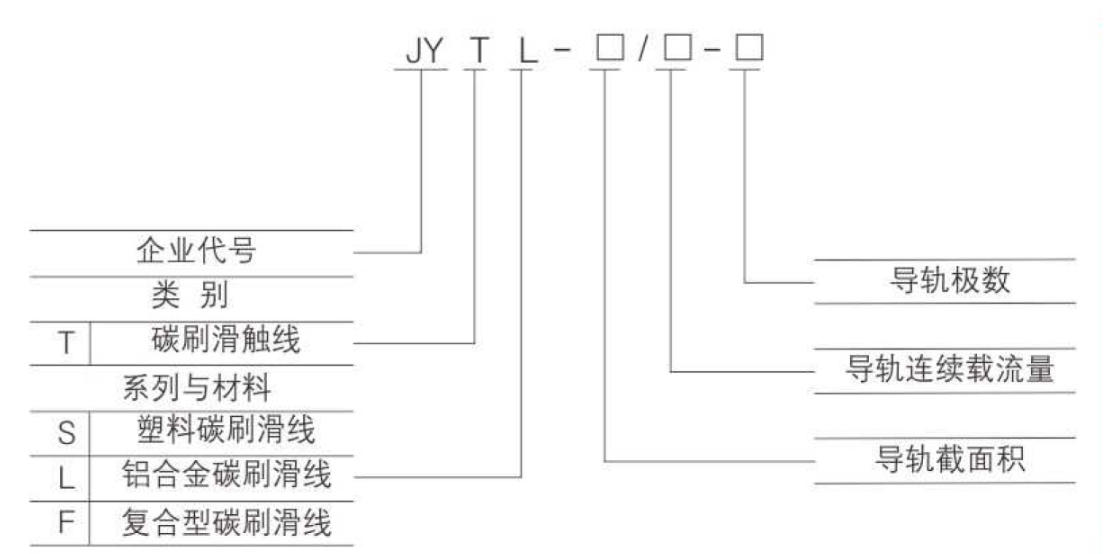

滑触线型号标示法

1、JYTS-16/80-4表示滑触线为工程塑料导管，4极，截面积为16mm’，电流量为80A。

2、JYTL-16/80-4表示滑触线为铝合金外壳，4极，截面积为16mm’，电流量为80A。

3、特殊规格型号，可特殊加工制作

主要部件及其工作原理原理

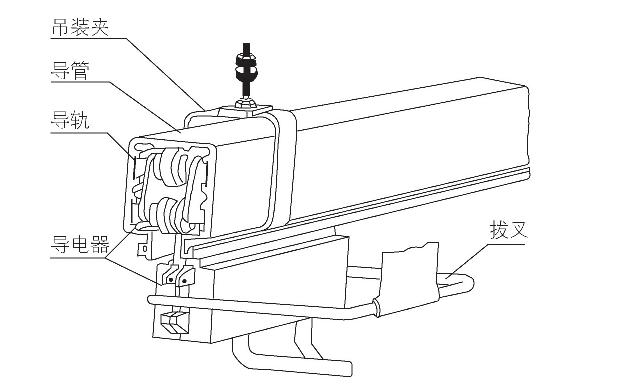

JYT系列碳刷滑触线装置由导管，集电器两主要部件及正交器或同步器、热膨胀补偿装置、悬吊装置等一些辅助组件构成，满足不同场合的要求。

· 导管，是一根半封闭的异形管状部件，是滑触线的主体部分。其内部可根据需要，嵌设2~9根裸体导轨作为供电导线，各导轨间相互绝缘，并与外壳绝缘，从而保证供电的安全性。在带电检修时能有效地防止检修人员的触电事故。本厂生产的导管每条长度4m，可以连接成需要的任意长度，导管可制作成直线形，也可根据特殊需求制成圆弧形等。

· 集电器，是在导管内运行的一组电刷壳架，由安置在用电机构(行车、小车、电动葫芦等)上的拔叉(或牵引链条等)带动，使之与用电机构同步运行，将通过导轨，电刷的电能传输到电机或其它控制元件。集电器电刷的极数有3~16极，与导管中导轨数相对应。

产品特性

· 安全:JYT系列碳刷滑触线外壳系由高绝缘性能的工程塑料制成。外壳防护等级为IP23级，能防护雨、雪、霜和冰冻袭击以及异物的触及。产品绝缘性能良好，半封闭结构对检修人员接触输电导管外部无任何伤害。

· 可靠:输电导轨导电性能好，散热较快，电流密度高，阻抗低，线路损失小。电刷由具有高导电性能，高耐磨性能的金属铜、碳合金材料制成。集电器移动灵活，定向性能好，能有效地控制接触电弧和串弧现象。

· 经济:JYT系列碳刷滑触线结构简单，准用电流密度高，电阳率低、电压损耗低，可节电10%左右，实现以塑代钢，以塑代铜，设计新颖，无需其它绝缘结构，无需补偿线，安装于起重机控制室同侧。节省安装材料和经费。

· 方便:JYT系列碳刷滑触线将多极输电母线集合于一根导管内，组装简便。其固定支架，连接夹、悬吊装置，均以通用件提供，装拆、调整、维修十分方便。

用途

JYT系列碳刷滑触线适用于电动葫芦、电动梁式和桥式起重机、龙门式起重机、堆垛机、电梯、移动式电动工具等移动受电设施，工业产品的自动生产线、检测线，以及厂矿、车间等场所敷设母线槽。

产品结构型式、适用场合及型号

YT系列碳刷滑触线导管由铝合金外壳(金属型)、塑管外包铝合金外壳(复合型)、塑导管、集电器、中间连接器(供电器)、端盖(端部供电器)与其它附件组成。导管形状成方形、拼合形。

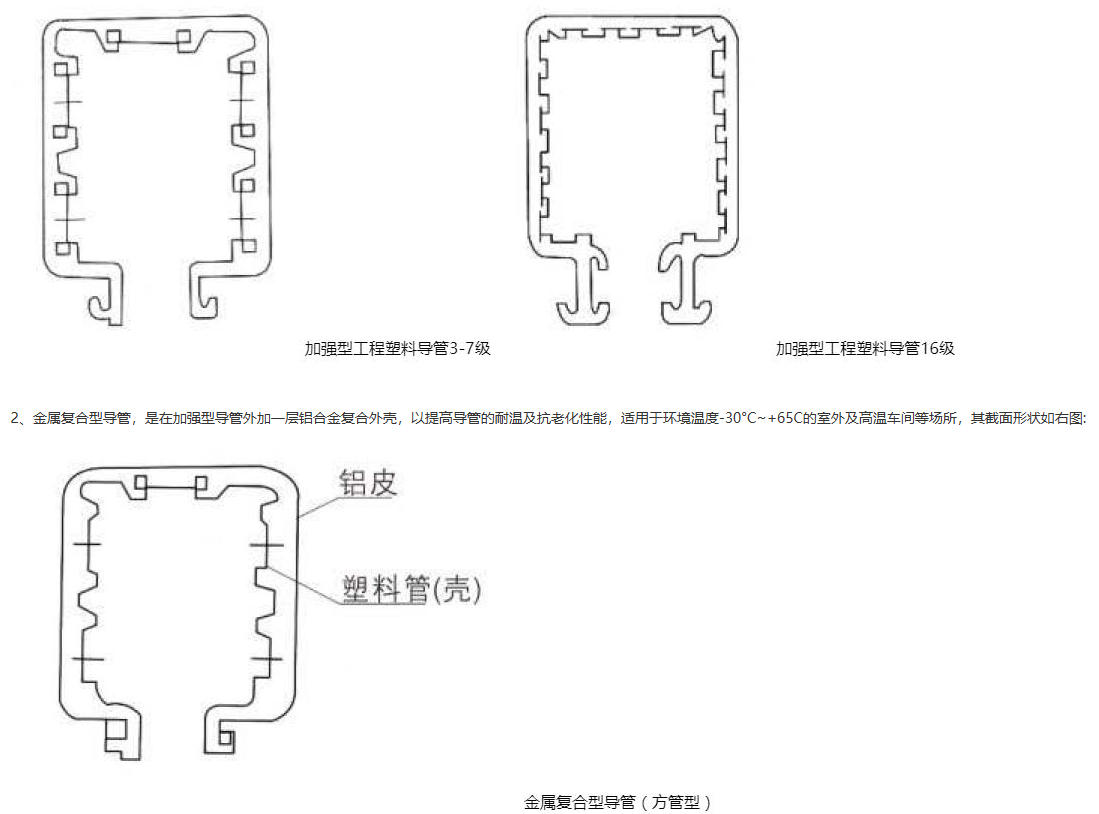

1、加强型工程塑料导管，其截面形状成方形，适用于室外，环境温度为:-30C~+55C的场合，其导轨截面积有10、16、25、35、50、70、95、140mm'等。其导轨极数有:3、4、5、7、8、16等。

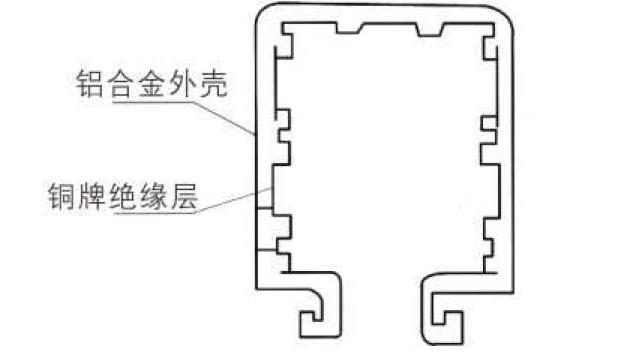

3、金属性导管:采用铝合金外壳并用绝缘保护材料制成，适用环境温度为-40C ~+80C的场合，其截面形状如右图。
